Explosionszeichnung

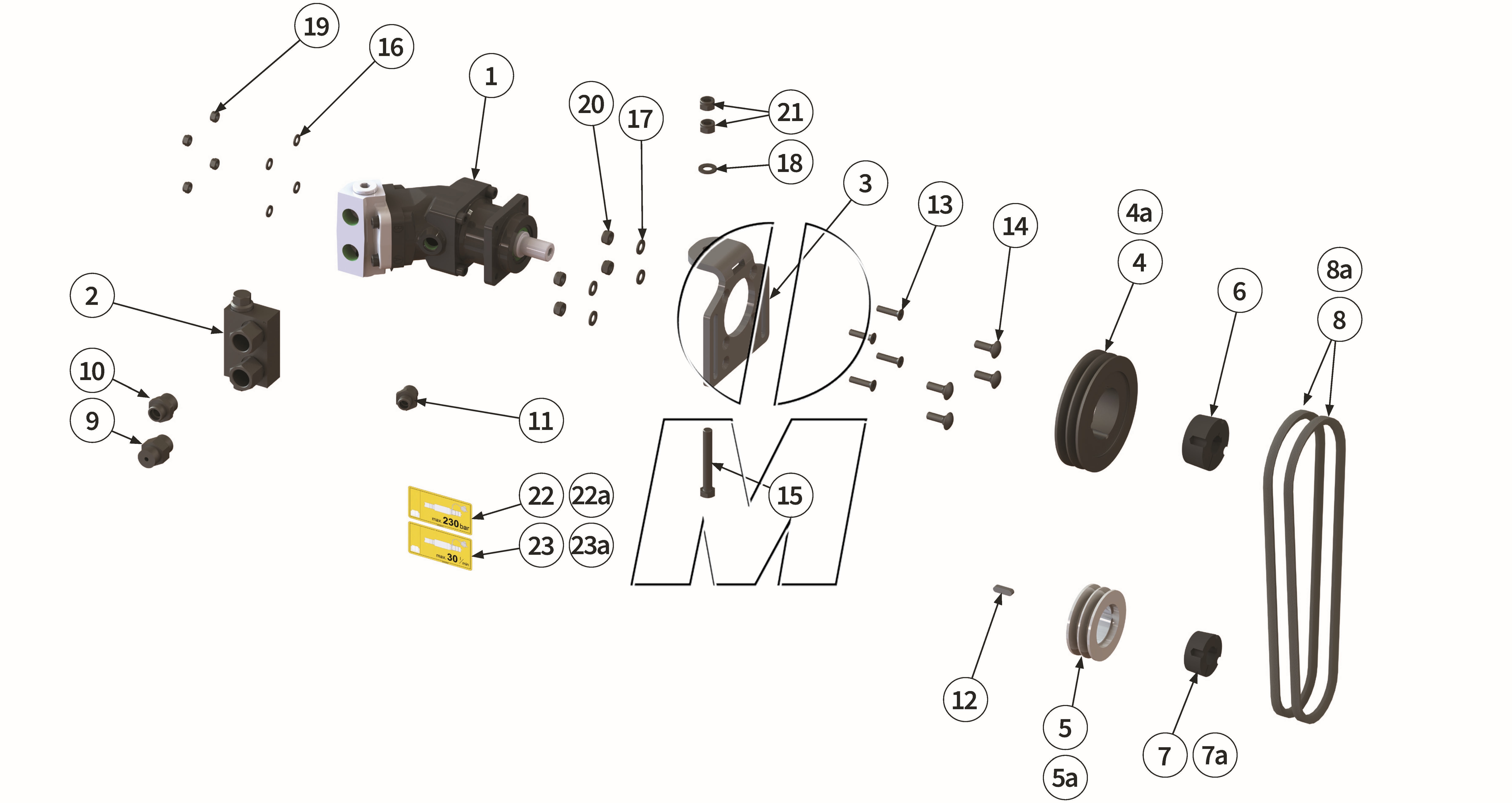

Zeichnung 24: Hydro - Antrieb IBEX (P_C_ET_24_WEL_FR-HY)
Zeichnung 24: Hydro - Antrieb IBEX
Modell: MU-C FR-HY 100 - 160
Ab Serie: 2024
Ausgabe: 2026-02
Bestellcode: P_C_ET_24_WEL_FR-HY
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00039614 00039614 |
Hydraulikmotor 17 ccm/U | 140-160 | (00039614) | finden Sie hier | 1 | Details | 1.792,14 € | ||
| 2 |
00039612 00039612 |
Hydraulikventil | 140-160 | (00039612) | finden Sie hier | 1 | Details | 579,11 € | ||
| 3 |
00014772 00014772 |
Spannflansch | 140-160 | (00014772) | finden Sie hier | 1 | Details | 187,37 € | ||
| 4 |
00034118 00034118 |
Riemenscheibe 30 l/min | 140-160 | (00034118) | finden Sie hier | 1 | Details | 87,29 € | ||
| 4-a |
MU0501111 00044003 |
Riemenscheibe | 140-160 | (00003538, 00044003, MU0501111) | finden Sie hier | 1 | Details | 82,88 € | ||
| 5-a |
00001087 00001087 |
Riemenscheibe | 140-160 | (00001087, 00002360, MU0501101) | finden Sie hier | 1 | Details | 44,03 € | ||
| 6 |
00011451 00011451 |
Spannbuchse | 140-160 | (00011451, MU5019980) | finden Sie hier | 1 | Details | 25,41 € | ||
| 7 |
MU981805 00044042 |
Spannbuchse | 140-160 | (00044042, MU981805) | finden Sie hier | 1 | Details | 29,45 € | ||
| 7-a |
00001093 00001093 |
Spannbuchse | 140-160 | (00001093, 2403012014) | finden Sie hier | 1 | Details | 29,57 € | ||
| 8 |
MU0501995 00010864 |
Keilriemen | 140-160 | (00010864, MU0501995) | finden Sie hier | 2 | Details | 17,79 € | ||
| 9 |
00015669 00015669 |
Verschraubung | 140-160 | (00015669) | finden Sie hier | 1 | Details | 20,29 € | ||
| 11 |
00044462 00044462 |
Verschraubung | 140-160 | (00044462) | finden Sie hier | 1 | Details | 0,00 € | ||
| 12 |
00001085 00001085 |
Passfeder | 140-160 | (00001085, MU0099953, MU0510091) | finden Sie hier | 1 | Details | 3,27 € | ||
| 13 |
MU981170 00043404 |
Schraube | 140-160 | (00043404, MU981170) | finden Sie hier | 4 | Details | 0,48 € | ||
| 14 |
00000904 00000904 |
Schraube | 140-160 | (00000904, MU980214) | finden Sie hier | 4 | Details | 1,55 € | ||
| 15 |
MU980316 00043632 |
Schraube | 140-160 | (00043632, MU980316) | finden Sie hier | 1 | Details | 2,38 € | ||
| 16 |
MU0099999 00043249 |
Scheibe | 140-160 | (00043249, MU0099999, MU980102) | finden Sie hier | 4 | Details | 0,18 € | ||
| 17 |
MU980202 00043232 |
Scheibe | 140-160 | (00001223, 00043232, MU980202) | finden Sie hier | 4 | Details | 0,42 € | ||
| 18 |
MU980302 00043233 |
Scheibe | 140-160 | (00043233, MU0099997, MU980302) | finden Sie hier | 1 | Details | 0,42 € | ||
| 19 |
MU0099961 00043191 |
Mutter | 140-160 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 4 | Details | 0,48 € | ||
| 20 |
MU0099960 00043177 |
Mutter | 140-160 | (00043177, MU0099960) | finden Sie hier | 4 | Details | 0,48 € | ||
| 21 |
MU980300 00043158 |
Mutter | 140-160 | (00043158, MU0099932, MU980300) | finden Sie hier | 2 | Details | 0,48 € | ||
| 23-a |
00044133 00044133 |
Aufkleber max 350 bar | 140-160 | (00044133) | finden Sie hier | 1 | Details | 0,00 € |
