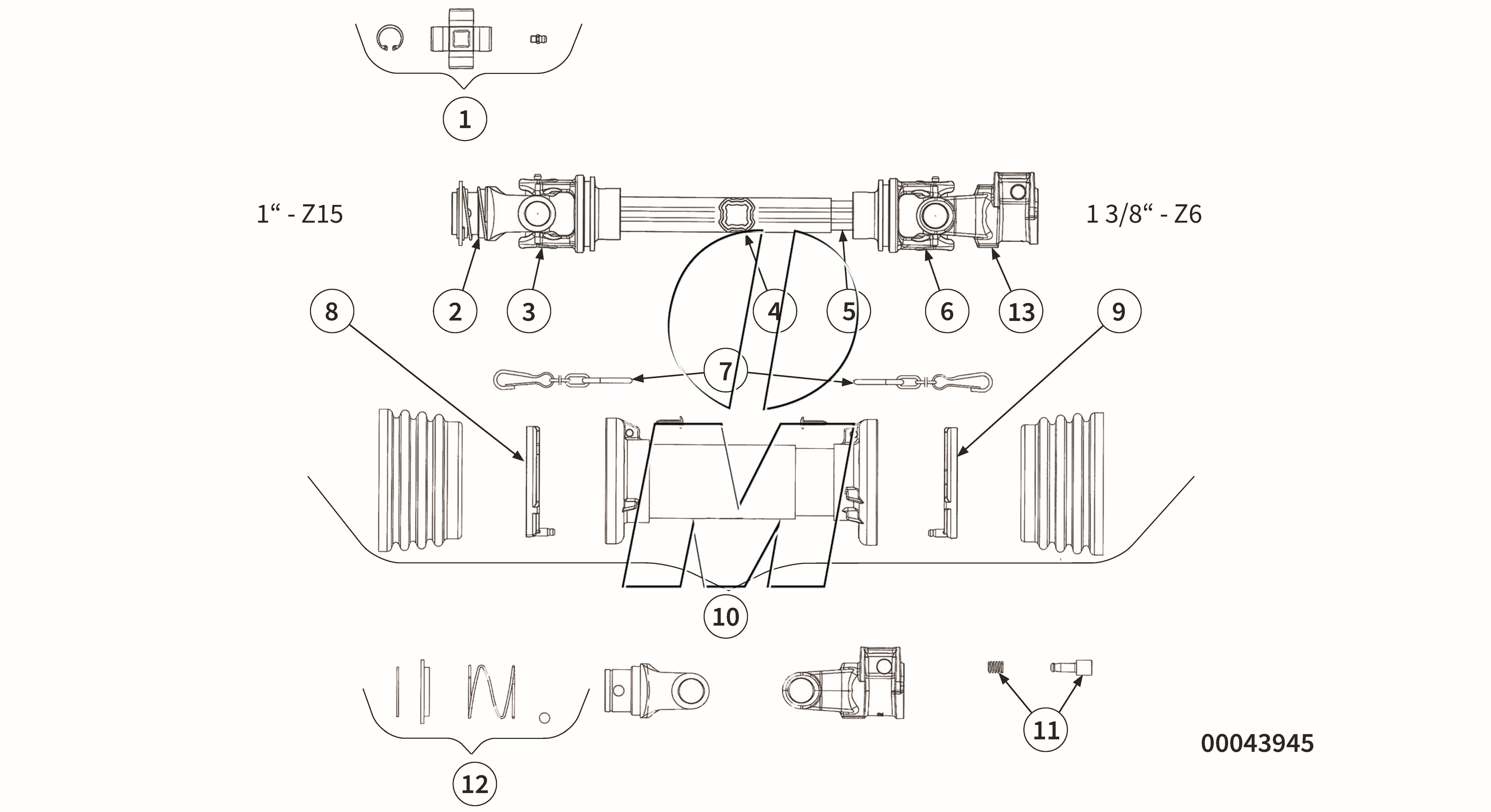

Explosionszeichnung
Zeichnung 21: Gelenkwelle GE2102-SFT (P_C_ET_24_WEL_FR-HY)
Zeichnung 21: Gelenkwelle GE2102-SFT
Modell: MU-C FR-HY 100 - 160
Ab Serie: 2024
Ausgabe: 2026-02
Bestellcode: P_C_ET_24_WEL_FR-HY
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
4120B0012R50 40024802 |
Kreuzgarnitur | 100-160 | (4120B0012R50, 4120B011) | finden Sie hier | 2 | Details | 45,62 € | ||
| 2 |
505010651 40012956 |
Außengabel | 100-160 | (505010651) | finden Sie hier | 1 | Details | 131,71 € | ||
| 3 |
204S16853 40042599 |
Innengabel für Außenrohr | 100-160 | (204S16853) | finden Sie hier | 1 | Details | 52,29 € | ||
| 4 |
122321000 40010444 |
Profil-Außenrohr | 100-160 | (122321000R06) | finden Sie hier | 1 | Details |
80,28 €
80,28 €*
(80,28 € / 1 Meter) |
||
| 5 |
122161000 40051489 |
Profil-Innenrohr | 100-160 | (122161000R06) | finden Sie hier | 1 | Details |
91,00 €
91,00 €*
(91,00 € / 1 Meter) |
||
| 6 |
204S16854 40016191 |
Innengabel für Innenrohr | 100-160 | (204S16854) | finden Sie hier | 1 | Details | 52,29 € | ||
| 7 |
252000050R02 40042477 |
Haltekette | 100-160 | (252000050R02, 252000001, 252000005R02) | finden Sie hier | 2 | Details | 8,78 € | ||
| 8 |
2550A0001R02 40017108 |
Laufring | 100-160 | (2550A0001R02) | finden Sie hier | 1 | Details | 17,01 € | ||
| 9 |
2550A0002R02 40027722 |
Laufring | 100-160 | (2550A0002R02) | finden Sie hier | 1 | Details | 18,12 € | ||
| 10 |
5CS1086FXSS 40042920 |
Gelenkwellenschutz | 100-160 | (5CS1086CESS, 5CS1086FXSS) | finden Sie hier | 1 | Details | 127,41 € | ||
| 11 |
403000021R10 40055042 |
Schiebestift | 100-160 | (403000021R10, 403000020R10) | finden Sie hier | 1 | Details | 5,81 € | ||
| 12 |
240002021R 40026439 |
Ziehverschluß | 100-160 | (240002021) | finden Sie hier | 1 | Details | 20,80 € | ||
| 13 |
5070B0355 40033003 |
Außengabel | 100-160 | (5070B0355, 507010351, 507S10352, 507010351, 1 05 07) | finden Sie hier | 1 | Details | 48,27 € |
