Explosionszeichnung

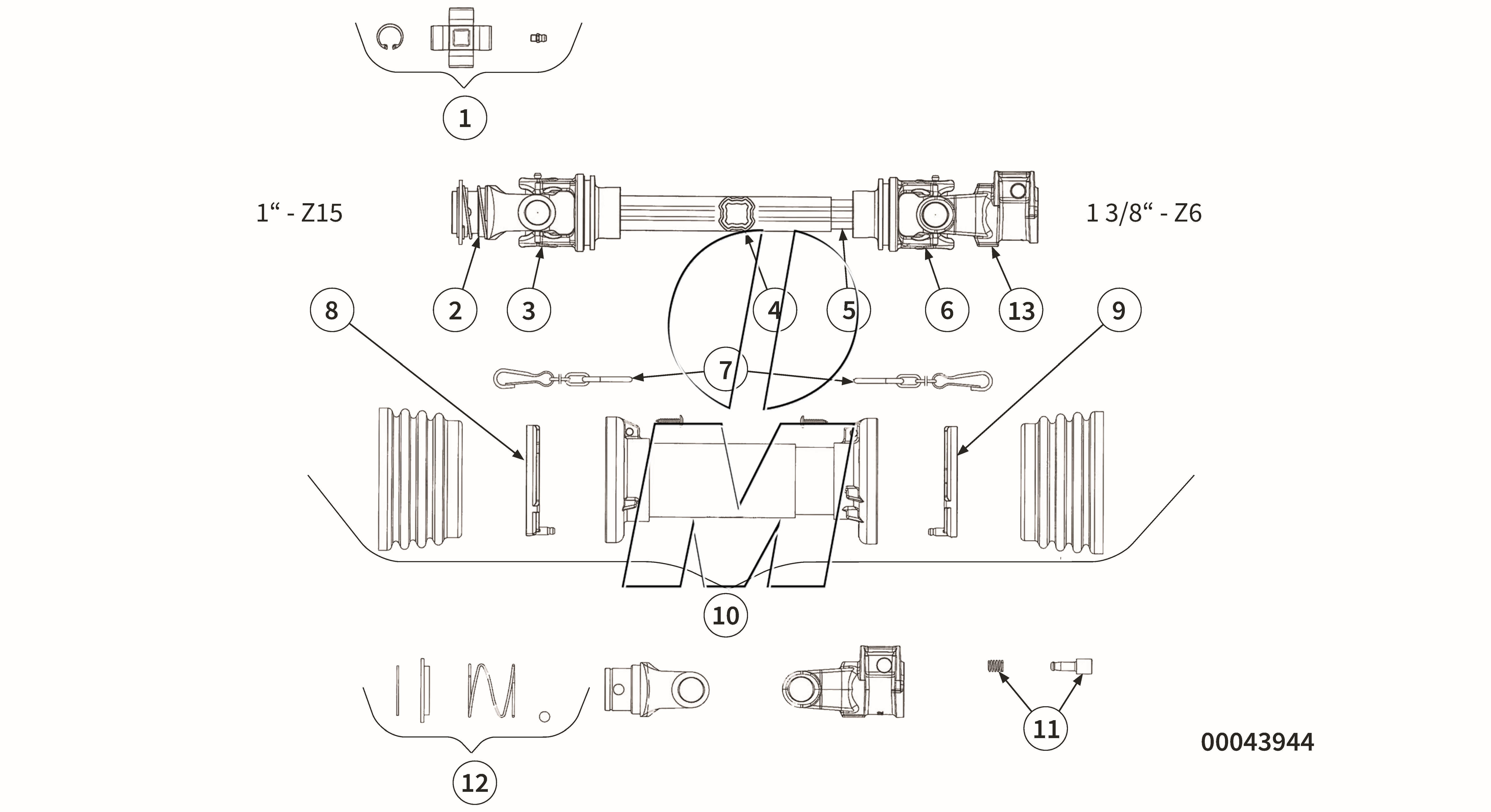

Zeichnung 19: Gelenkwelle GE2102-HUS (P_C_ET_24_WEL_FR-HY)

Zurück

Zeichnung 19: Gelenkwelle GE2102-HUS
Modell: MU-C FR-HY 100 - 160
Ab Serie: 2024
Ausgabe: 2026-02
Bestellcode: P_C_ET_24_WEL_FR-HY

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	4120B0012R50 40024802	Kreuzgarnitur	120	(4120B0012R50, 4120B011)	finden Sie hier	2	Details	45,62 €
2	505010651 40012956	Außengabel	120	(505010651)	finden Sie hier	1	Details	131,71 €
3	204S16853 40042599	Innengabel für Außenrohr	120	(204S16853)	finden Sie hier	1	Details	52,29 €
4	122321000 40010444	Profil-Außenrohr	120	(122321000R06)	finden Sie hier	1	Details	80,28 € 80,28 €* (80,28 € / 1 Meter)
5	122161000 40051489	Profil-Innenrohr	120	(122161000R06)	finden Sie hier	1	Details	91,00 € 91,00 €* (91,00 € / 1 Meter)
6	204S16854 40016191	Innengabel für Innenrohr	120	(204S16854)	finden Sie hier	1	Details	52,29 €
7	252000050R02 40042477	Haltekette	120	(252000050R02, 252000001, 252000005R02)	finden Sie hier	2	Details	8,78 €
8	2550A0001R02 40017108	Laufring	120	(2550A0001R02)	finden Sie hier	1	Details	17,01 €
9	2550A0002R02 40027722	Laufring	120	(2550A0002R02)	finden Sie hier	1	Details	18,12 €
10	5CS1086FXSS 40042920	Gelenkwellenschutz	120	(5CS1086CESS, 5CS1086FXSS)	finden Sie hier	1	Details	127,41 €
11	403000021R10 40055042	Schiebestift	120	(403000021R10, 403000020R10)	finden Sie hier	1	Details	5,81 €
12	240002021R 40026439	Ziehverschluß	120	(240002021)	finden Sie hier	1	Details	20,80 €
13	5070B0355 40033003	Außengabel	120	(5070B0355, 507010351, 507S10352, 507010351, 1 05 07)	finden Sie hier	1	Details	48,27 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
