Explosionszeichnung

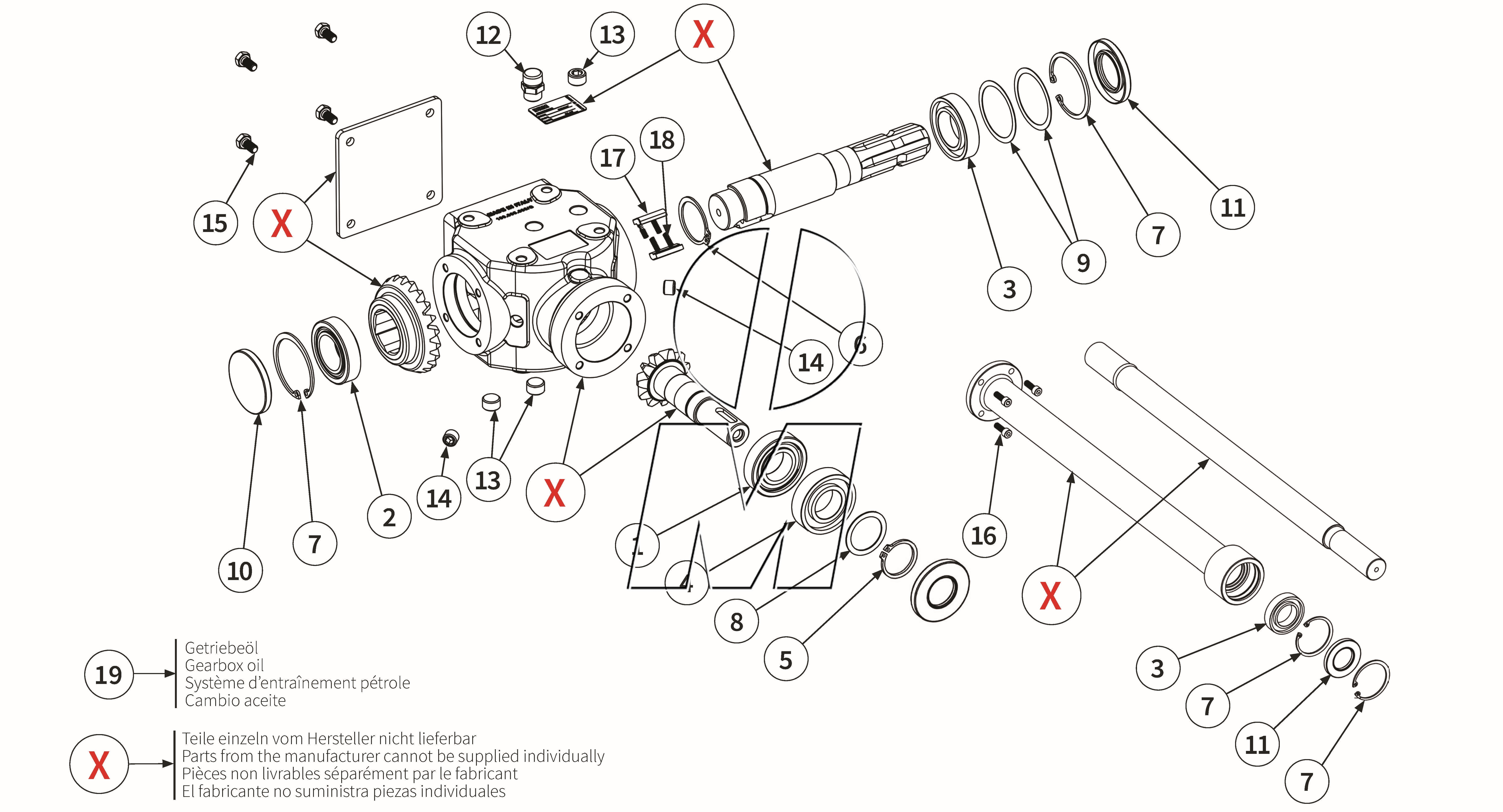

Zeichnung 10: Getriebe MA 20 rechts (P_C_ET_24_WEL_FR-HY)
Zeichnung 10: Getriebe MA 20 rechts
Modell: MU-C FR-HY 100 - 160
Ab Serie: 2024
Ausgabe: 2026-02
Bestellcode: P_C_ET_24_WEL_FR-HY
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
30206-J2/Q 40042090 |
Lager | 100-160 | (30206 J2 Q) | finden Sie hier | 1 | Details | 18,67 € | |||
| 2 |
MUR20217 40009876 |
Lager | 100-160 | (MUR20217) | finden Sie hier | 1 | Details | 72,35 € | |||
| 3 |
MUR20216 90202160 |
Lager | 100-140 | (MUR20216) | finden Sie hier | 2 | Details | 33,20 € | |||
| 3 |
MUR20216 90202160 |
Lager | 160 | (MUR20216) | finden Sie hier | 1 | Details | 33,20 € | |||
| 4 |
MU200009 90200009 |
Lager | 100-160 | (MU200009) | finden Sie hier | 1 | Details | 34,09 € | |||
| 5 |
MU280031 90280031 |
Sicherungsring | 100-160 | (MU280031) | finden Sie hier | 1 | Details | 1,01 € | |||
| 6 |
MU623013 00043738 |
Sicherungsring | 100-160 | (00043738, MU623013) | finden Sie hier | 1 | Details | 1,37 € | |||
| 7 |
MU200014 00043758 |
Sicherungsring | 100-160 | (00043758, 6030354, MU200014, MU7T1025) | finden Sie hier | 3 | Details | 1,84 € | |||
| 9 |
MUR20213 90202130 |
Distanzscheibe | 100-160 | (MUR20213) | finden Sie hier | 2 | Details | 2,14 € | |||
| 10 |
MUR20205 90202050 |
Verschlussdeckel | 100-160 | (MUR20205) | finden Sie hier | 1 | Details | 37,49 € | |||
| 11 |
MUTR4013 00043802 |
Wellendichtring | 100-160 | (00043802, MUTR4013) | finden Sie hier | 2 | Details | 17,79 € | |||
| 12 |
MU623018 00043837 |
Getriebeentlüftung | 100-160 | (00001981, 00043837, 2403005337, 2403046005, MU623018) | finden Sie hier | 1 | Details | 15,59 € | |||
| 13 |
MU623017 90623017 |
Ablasskontrollschraube | 100-160 | (MU310018, MU623017, MUR20210) | finden Sie hier | 3 | Details | 6,25 € | |||
| 14 |
MU310018 90310018 |
Ablasskontrollschraube | 100-160 | (MU310018) | finden Sie hier | 2 | Details | 7,38 € | |||
| 15 |
MU982811 00043707 |
Schraube | 100-160 | (00043707, 99000000828, MU980105, MU982811) | finden Sie hier | 4 | Details | 0,48 € | |||
| 16 |
MU980110 00043462 |
Schraube | 100-160 | (00043462, MU980110) | finden Sie hier | 4 | Details | 1,07 € | |||
| 17 |
MU623008-BRM 90623008 |
Sperrklinke | 100-160 | (MU623008, MU623008BRM) | finden Sie hier | 2 | Details | 40,40 € | |||
| 18 |
MU623021-BRM 90623021 |
Feder | 100-160 | (MU623021, MU623021BRM) | finden Sie hier | 4 | Details | 10,06 € | |||
| 19 |
MUSAE70W90VS 40008825 |
Getriebeöl | 100-160 | Bedarfsmenge | (MUSAE70W90VS) | finden Sie hier | 1 | Details |
21,42 €
21,42 €*
(21,42 € / 1 Liter) |
