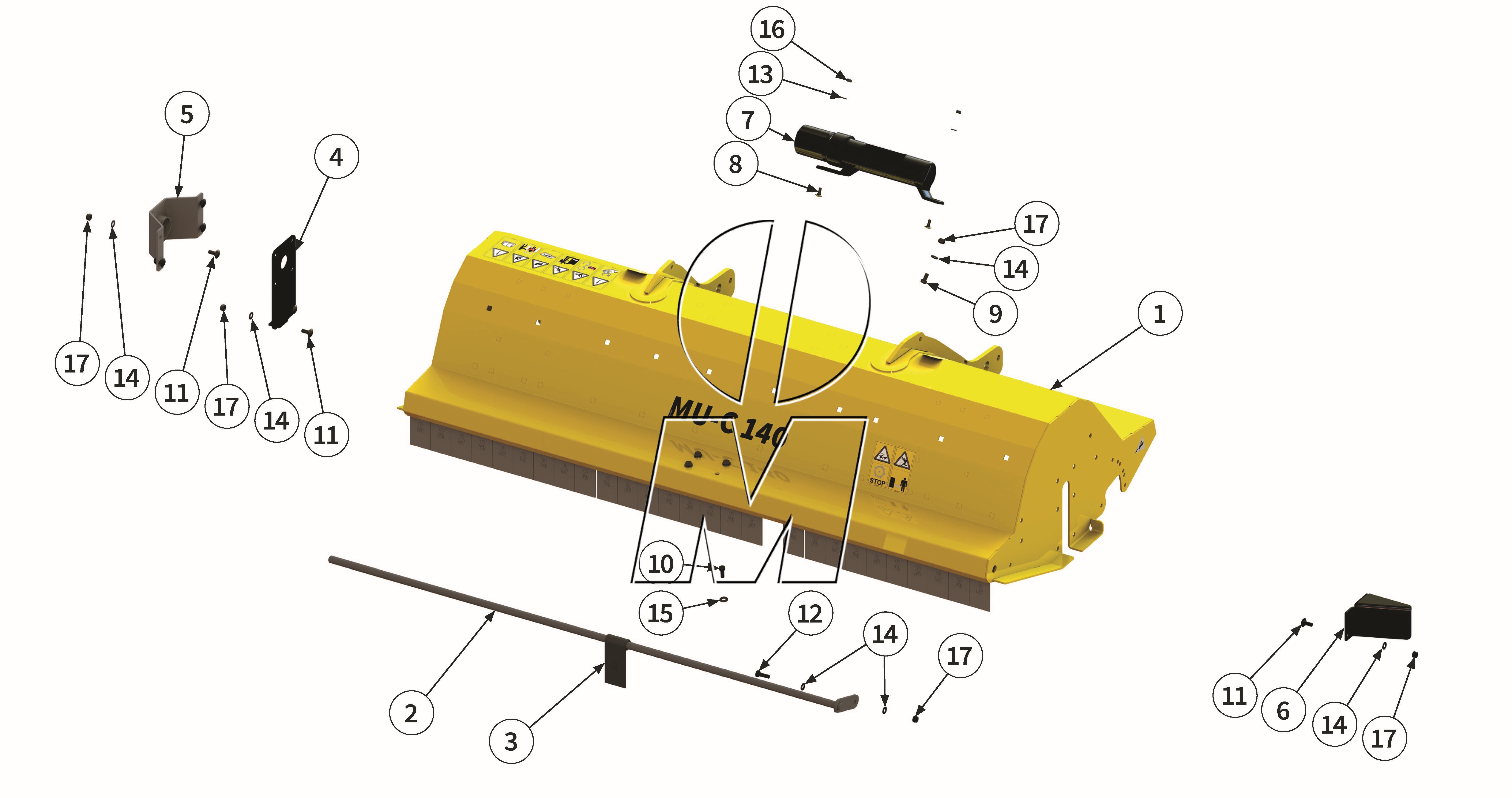

Explosionszeichnung
Zeichnung 01: Gehäuse (P_C_ET_24_WEL_FR-HY)
Zeichnung 01: Gehäuse
Modell: MU-C FR-HY 100 - 160
Ab Serie: 2024
Ausgabe: 2026-02
Bestellcode: P_C_ET_24_WEL_FR-HY
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00015638 00015638 |
Gehäuse | 100 | (00015638) | finden Sie hier | 1 | Details | 1.429,19 € | ||
| 1 |
00015351 00015351 |
Gehäuse | 120 | (00015351) | finden Sie hier | 1 | Details | 1.445,85 € | ||
| 1 |
00015639 00015639 |
Gehäuse | 140 | (00015639) | finden Sie hier | 1 | Details | 1.483,93 € | ||
| 1 |
00015642 00015642 |
Gehäuse | 160 | (00015642) | finden Sie hier | 1 | Details | 1.569,61 € | ||
| 2 |
00001295 00001295 |
Pendelwelle | 100 | (00001295, MU0221014) | finden Sie hier | 1 | Details | 93,65 € | ||
| 2 |
00001124 00001124 |
Pendelwelle | 120 | (00001124, MUB00061, MUH00169) | finden Sie hier | 1 | Details | 111,03 € | ||
| 2 |
00001374 00001374 |
Pendelwelle | 140 | (00001374, MU0221012) | finden Sie hier | 1 | Details | 94,61 € | ||
| 2 |
00001798 00001798 |
Pendelwelle | 160 | (00001798, MU0221011) | finden Sie hier | 1 | Details | 107,81 € | ||
| 3 |
MU0501131 00001055 |
Pendelschutzklappe | 100 | (00001055, MU0501131) | finden Sie hier | 20 | Details | 8,39 € | ||
| 3 |
MU0501131 00001055 |
Pendelschutzklappe | 120 | (00001055, MU0501131) | finden Sie hier | 24 | Details | 8,39 € | ||
| 3 |
MU0501131 00001055 |
Pendelschutzklappe | 140 | (00001055, MU0501131) | finden Sie hier | 28 | Details | 8,39 € | ||
| 3 |
MU0501131 00001055 |
Pendelschutzklappe | 160 | (00001055, MU0501131) | finden Sie hier | 32 | Details | 8,39 € | ||
| 5 |
00015374 00015374 |
Schutzabdeckung | 100-160 | (00015374) | finden Sie hier | 1 | Details | 82,47 € | ||
| 7 |
00034496 00034496 |
Dokumentenrolle | 100-160 | (00034496) | finden Sie hier | 1 | Details | 17,91 € | ||
| 8 |
MU981053 00043348 |
Schraube | 100-160 | (00043348, MU981053) | finden Sie hier | 2 | Details | 0,48 € | ||
| 9 |
MU982811 00043707 |
Schraube | 100-160 | (00043707, 99000000828, MU980105, MU982811) | finden Sie hier | 3 | Details | 0,48 € | ||
| 10 |
MU980115 00043708 |
Schraube | 100-160 | (00043708, MU0099972, MU980115) | finden Sie hier | 4 | Details | 0,65 € | ||
| 11 |
MU980107 00043354 |
Schraube | 100-160 | (00043354, MU0099989, MU980107) | finden Sie hier | 8 | Details | 1,25 € | ||
| 12 |
MU980109 00043709 |
Schraube | 100-160 | (00043709, 6031267, MU980109, MU980113) | finden Sie hier | 1 | Details | 1,13 € | ||
| 13 |
00043248 00043248 |
Scheibe | 100-160 | (00043248, MU980011) | finden Sie hier | 2 | Details | 0,42 € | ||
| 14 |
MU0099999 00043249 |
Scheibe | 100-140 | (00043249, MU0099999, MU980102) | finden Sie hier | 13 | Details | 0,18 € | ||
| 14 |
MU0099999 00043249 |
Scheibe | 160 | (00043249, MU0099999, MU980102) | finden Sie hier | 10 | Details | 0,18 € | ||
| 15 |
MUNSKL08 00043771 |
Scheibe | 100-160 | (00012354, 00043771, MUNSKL08) | finden Sie hier | 4 | Details | 1,13 € | ||
| 16 |
MU980010 00043190 |
Mutter | 100-160 | (00043190, MU980010) | finden Sie hier | 2 | Details | 0,48 € | ||
| 17 |
MU0099961 00043191 |
Mutter | 100-140 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 12 | Details | 0,48 € | ||
| 17 |
MU0099961 00043191 |
Mutter | 160 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 9 | Details | 0,48 € |
