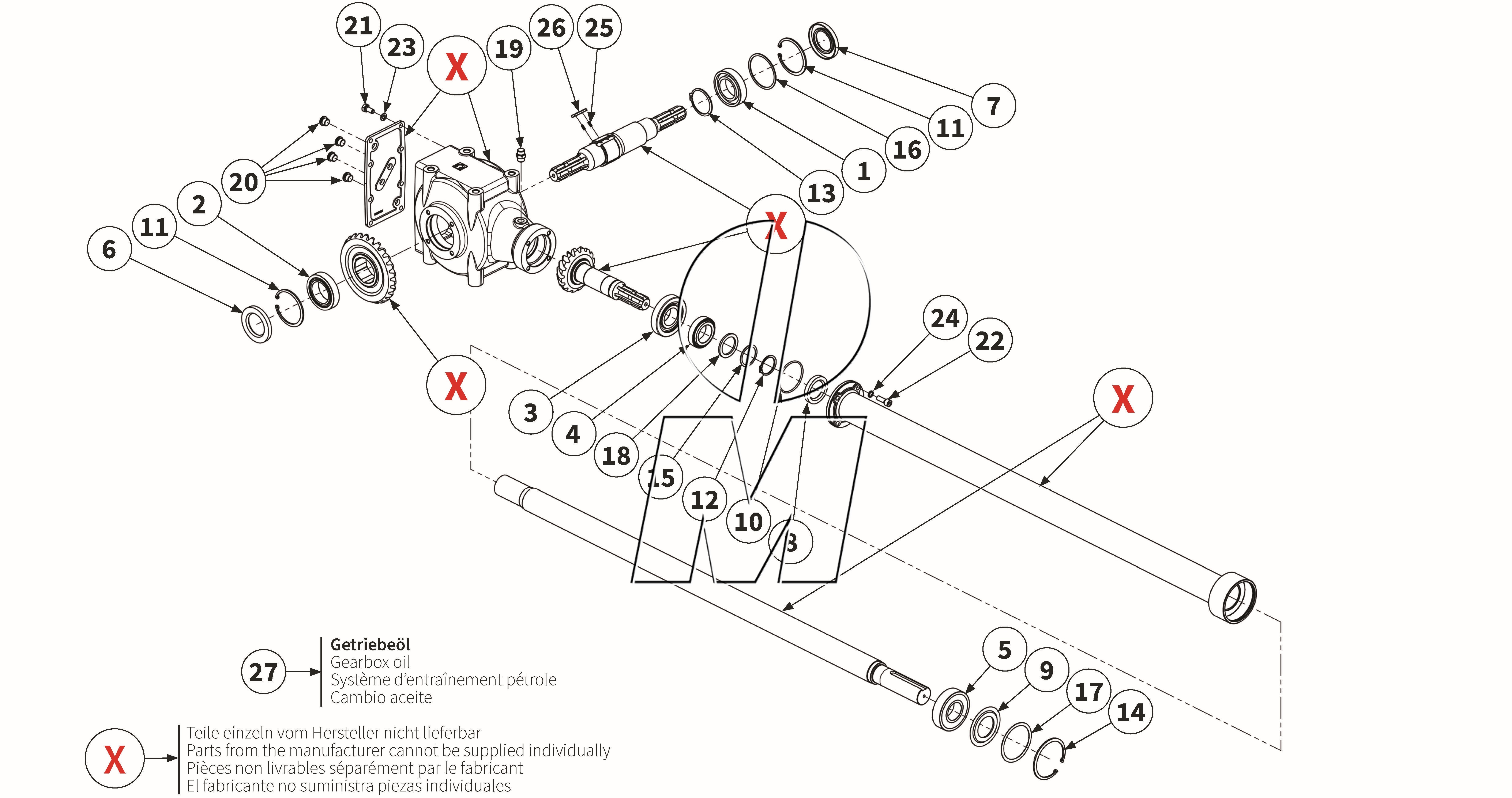

Explosionszeichnung

Zeichnung 10: Getriebe S2081 (P_VS_ET_24_WEL)

Zurück

Zeichnung 10: Getriebe S2081
Modell: MU-M-VS 280 - 300
Ab Serie: 2024
Ausgabe: 2025-07
Bestellcode: P_VS_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	00005842 00005842	Rillenkugellager	280+300		(00005842)	finden Sie hier	1	Details	37,90 €
2	MU981109 00044673	Wälzlager	280+300		(00044673, MU981109)	finden Sie hier	1	Details	58,91 €
3	MU981104 90981104	Kegelrollenlager	280+300		(MU981104)	finden Sie hier	1	Details	90,32 €
4	MU981105 90981105	Kegelrollenlager	280+300		(MU981105)	finden Sie hier	1	Details	65,87 €
5	MU981107 90981107	Rillenkugellager	280+300		(MU981107)	finden Sie hier	1	Details	88,48 €
6	MU980839 00001569	Wellendichtring	280+300		(00001569, 2403019001, MU980839)	finden Sie hier	1	Details	10,12 €
7	00005844 00005844	Wellendichtring	280+300		(00005844)	finden Sie hier	1	Details	16,78 €
8	MU981106 00043811	Wellendichtring	280+300		(00043811, MU981106)	finden Sie hier	1	Details	12,08 €
9	00001842 00001842	Nilos Ring	280+300		(00001842, MU981108)	finden Sie hier	1	Details	7,74 €
10	MU981006 90981006	O-Ring	280+300		(358027000R, MU981006)	finden Sie hier	1	Details	7,32 €
11	MURV0022 00043764	Sicherungsring	280+300		(00043764, 2404070008, MURV0022)	finden Sie hier	2	Details	3,03 €
12	MURV0035 00043740	Sicherungsring	280+300		(00043740, 11000097, MURV0035)	finden Sie hier	1	Details	5,30 €
13	MU981820 00043746	Außensicherungsring	280+300		(00043746, MU981820)	finden Sie hier	1	Details	3,69 €
14	MU980836 00043752	Sicherungsring	280+300		(00043752, 2404070005, MU980836)	finden Sie hier	1	Details	8,51 €
15	MU981005 90981005	Distanzscheibe	280+300		(MU981005)	finden Sie hier	1	Details	48,49 €
16	MU981003 90981003	Passscheibe	280+300		(340I09000R, MU981003)	finden Sie hier	1	Details	37,43 €
17	MU981007 90981007	Paßscheibe	280+300		(MU981007)	finden Sie hier	1	Details	56,05 €
18	MU981004 90981004	Passscheibe	280+300		(MU981004)	finden Sie hier	1	Details	42,07 €
19	MU623018 00043837	Getriebeentlüftung	280+300		(00001981, 00043837, 2403005337, 2403046005, MU623018)	finden Sie hier	1	Details	15,11 €
20	MU623017 90623017	Ablasskontrollschraube	280+300		(MU310018, MU623017, MUR20210)	finden Sie hier	4	Details	6,01 €
21	MU982104 90982104	Schraube	280+300		(MU982104)	finden Sie hier	8	Details	1,79 €
22	MU981245 00043419	Schraube	280+300		(00043419, MU981245, MU982105)	finden Sie hier	4	Details	1,19 €
23	MU0099924 90099924	Federring	280+300		(90099924)	finden Sie hier	4	Details	0,36 €
24	MUNL0010 00043193	Scheibe	280+300		(00004563, 00043193, MUNL0010)	finden Sie hier	4	Details	1,90 €
25	MUS207005 40009672	Druckfeder	280+300		(MU981216, MU982802, MUS207005)	finden Sie hier	8	Details	13,69 €
26	MUS207006 40009062	Sperrklinke	280+300		(298700007R, MUS207006)	finden Sie hier	4	Details	18,68 €
27	MUSAE70W90VS 40008825	Getriebeöl	280+300	Bedarfsmenge	(MUSAE70W90VS)	finden Sie hier	3	Details	20,77 € 20,77 €* (20,77 € / 1 Liter)

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
