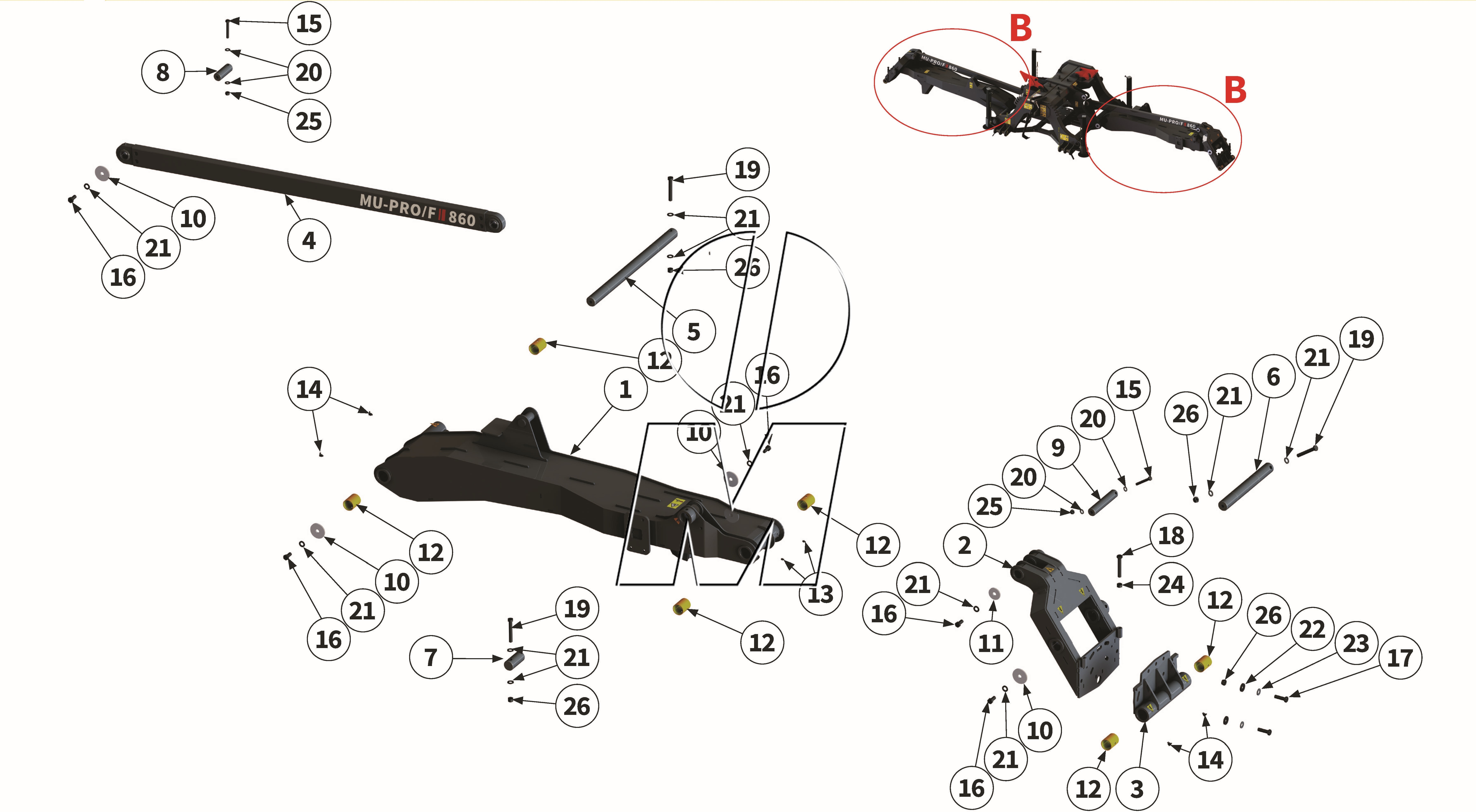

Explosionszeichnung

Zeichnung 09: Tragarm (P_PROF_ET_25_WEL)

Zurück

Zeichnung 09: Tragarm
Modell: MU-PRO/F 860
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_PROF_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	00048942 00048942	Tragarm	860	(00048942)	finden Sie hier	2	Details	3.307,31 €
2	00037377 00037377	Gelenkarm	860	(00037377)	finden Sie hier	2	Details	1.478,75 €
3	00034074 00034074	Schwenkarmkonsole	860	(00034074)	finden Sie hier	2	Details	253,17 €
4	00030870 00030870	Zugstange	860	(00030870)	finden Sie hier	2	Details	413,47 €
5	00037513 00037513	Bolzen	860	(00037513)	finden Sie hier	2	Details	171,24 €
6	00037514 00037514	Bolzen	860	(00037514)	finden Sie hier	2	Details	145,30 €
7	00037517 00037517	Bolzen	860	(00037517)	finden Sie hier	2	Details	58,37 €
8	00037519 00037519	Bolzen	860	(00037519)	finden Sie hier	2	Details	71,16 €
9	00037518 00037518	Bolzen	860	(00037518)	finden Sie hier	2	Details	72,95 €
10	00030924 00030924	Scheibe	860	(00030924)	finden Sie hier	8	Details	3,27 €
11	00037523 00037523	Scheibe	860	(00037523)	finden Sie hier	2	Details	7,91 €
12	00012283 00012283	Gleitlagerbuchse	860	(00012283)	finden Sie hier	12	Details	25,76 €
13	MU980700 00043301	Schmiernippel	860	(00043301)	finden Sie hier	4	Details	0,36 €
14	00043308 00043308	Schmiernippel	860	(00043308)	finden Sie hier	8	Details	0,30 €
15	MU980318 00043504	Schraube	860	(00043504, MU980318)	finden Sie hier	4	Details	2,08 €
16	MU980406 00043650	Schraube	860	(00043650, MU980406)	finden Sie hier	10	Details	1,43 €
17	MU980425 00043654	Schraube	860	(00043654, MU980425, MU980426)	finden Sie hier	4	Details	1,79 €
18	MU980059 00043640	Schraube	860	(00043640, MU980059)	finden Sie hier	2	Details	4,22 €
19	00043517 00043517	Schraube	860	(00043517, 880099978, MU0099978)	finden Sie hier	6	Details	4,76 €
20	MU980302 00043233	Scheibe	860	(00043233, MU0099997, MU980302)	finden Sie hier	8	Details	0,36 €
21	MU980402 00043235	Scheibe	860	(00043235, MU0099996, MU980402)	finden Sie hier	22	Details	0,42 €
22	00043265 00043265	Scheibe	860	(00043265, MU981923)	finden Sie hier	28	Details	1,55 €
23	MUNSKL16 00043769	Scheibe	860	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	4	Details	1,90 €
24	MU980400 00043159	Mutter	860	(00043159, MU0099964, MU980400)	finden Sie hier	2	Details	1,13 €
25	MU980301 00043178	Mutter	860	(00043178, MU0099957, MU980301)	finden Sie hier	4	Details	0,42 €
26	MU980401 00043180	Mutter	860	(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	8	Details	1,19 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
