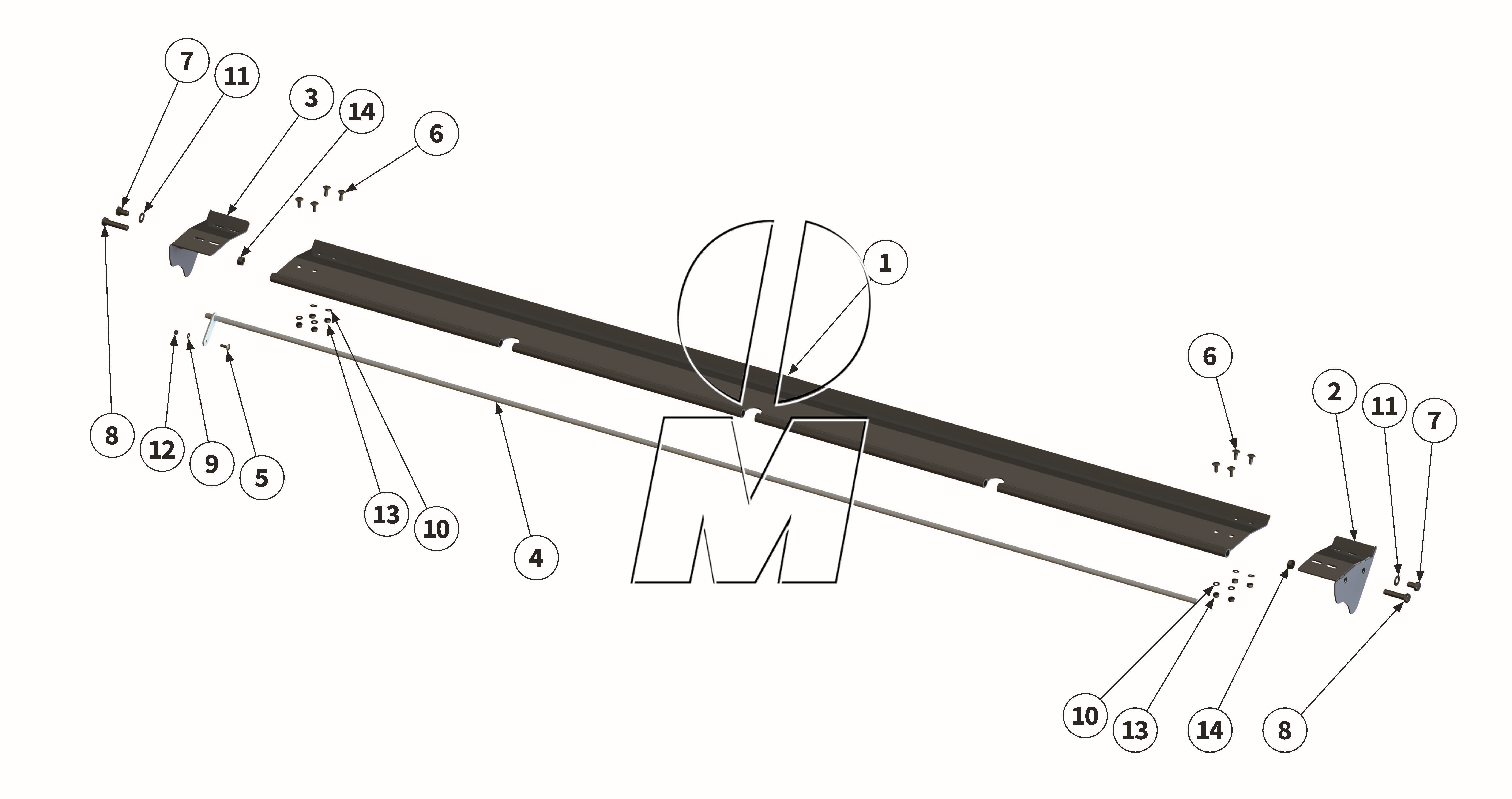

Explosionszeichnung
Zeichnung 04: Gutleitklappe (P_PROF_ET_25_WEL)
Zeichnung 04: Gutleitklappe
Modell: MU-PRO/F 860
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_PROF_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00046127 00046127 |
Gutleitklappe | 860-R+860-L | (00046127) | finden Sie hier | 1 | Details | 613,39 € | ||
| 2 |
00046108 00046108 |
Schutzabdeckung links | 860-R+860-L | (00046108) | finden Sie hier | 1 | Details | 109,00 € | ||
| 3 |
00046109 00046109 |
Schutzabdeckung rechts | 860-R+860-L | (00046109) | finden Sie hier | 1 | Details | 109,00 € | ||
| 4 |
MU0807491 00031728 |
Pendelwelle | 860-R+860-L | (00031728, MAX00165, MU0807491) | finden Sie hier | 1 | Details | 133,46 € | ||
| 5 |
MU0099988 00043355 |
Schraube | 860-R+860-L | (00000910, 00043355, MU0099988, MU980106) | finden Sie hier | 1 | Details | 1,19 € | ||
| 6 |
00000903 00000903 |
Schraube | 860-R+860-L | (00000903, MU980211) | finden Sie hier | 8 | Details | 1,49 € | ||
| 7 |
MU980410 00043648 |
Schraube | 860-R+860-L | (00043648, MU980410) | finden Sie hier | 2 | Details | 2,62 € | ||
| 8 |
MU980438 00043530 |
Schraube | 860-R+860-L | (00043530, MU980438) | finden Sie hier | 2 | Details | 2,50 € | ||
| 9 |
MU0099999 00043249 |
Scheibe | 860-R+860-L | (00043249, MU0099999, MU980102) | finden Sie hier | 1 | Details | 0,12 € | ||
| 10 |
MU980202 00043232 |
Scheibe | 860-R+860-L | (00001223, 00043232, MU980202) | finden Sie hier | 8 | Details | 0,36 € | ||
| 11 |
MU980402 00043235 |
Scheibe | 860-R+860-L | (00043235, MU0099996, MU980402) | finden Sie hier | 2 | Details | 0,42 € | ||
| 12 |
MU0099961 00043191 |
Mutter | 860-R+860-L | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 1 | Details | 0,42 € | ||
| 13 |
MU0099960 00043177 |
Mutter | 860-R+860-L | (00043177, MU0099960) | finden Sie hier | 8 | Details | 0,42 € | ||
| 14 |
MU980400 00043159 |
Mutter | 860-R+860-L | (00043159, MU0099964, MU980400) | finden Sie hier | 2 | Details | 1,13 € |
