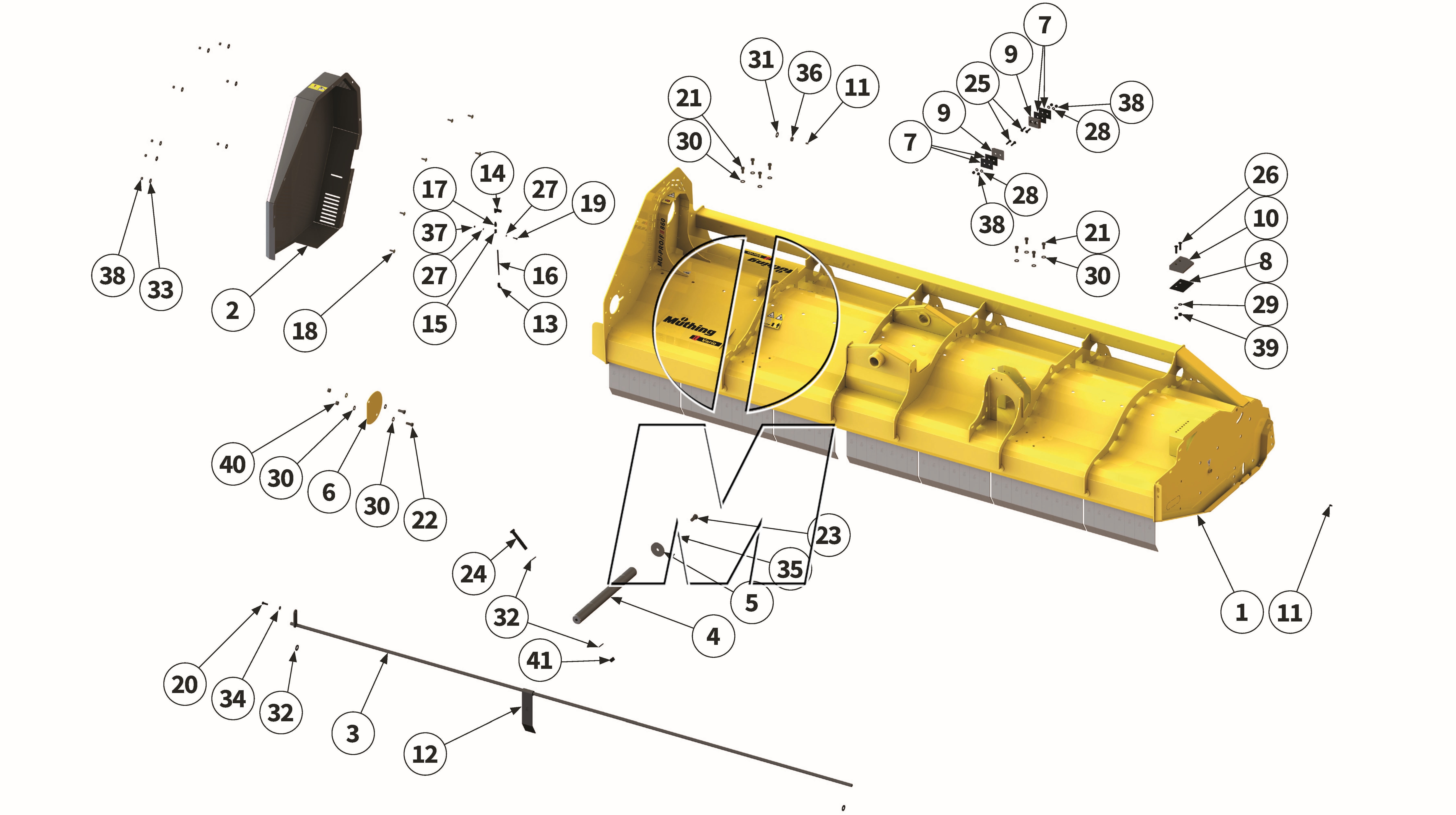

Explosionszeichnung
Zeichnung 01: Gehäuse Heck rechts 320 (P_PROF_ET_25_WEL)
Zeichnung 01: Gehäuse Heck rechts 320
Modell: MU-PRO/F 860
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_PROF_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00046131 00046131 |
Gehäuse rechts | 860-R | (00046131) | finden Sie hier | 1 | Details | 9.589,02 € | |||
| 2 |
00041303 00041303 |
Schutzabdeckung rechts | 860-R | (00041303, S49212) | finden Sie hier | 1 | Details | 429,23 € | |||
| 3 |
MU0807491 00031728 |
Pendelwelle | 860-R | (00031728, MAX00165, MU0807491) | finden Sie hier | 1 | Details | 133,46 € | |||
| 4 |
00037562 00037562 |
Bolzen | 860-R | (00037562) | finden Sie hier | 1 | Details | 178,98 € | |||
| 5 |
00037562 00037562 |
Bolzen | 860-R | (00037562) | finden Sie hier | 1 | Details | 178,98 € | |||
| 6 |
00037562 00037562 |
Bolzen | 860-R | (00037562) | finden Sie hier | 1 | Details | 178,98 € | |||
| 7 |
00037053 00037053 |
Distanzblech | 860-R | (00037053) | finden Sie hier | 4 | Details | 12,97 € | |||
| 8 |
00051372 00051372 |
Distanzblech | 860-R | (00051372) | finden Sie hier | 1 | Details | 0,00 € | |||
| 9 |
00031652 00031652 |
Gleitplatte | 860-R | (00031652) | finden Sie hier | 2 | Details | 15,65 € | |||
| 10 |
00031651 00031651 |
Gleitplatte | 860-R | (00031651) | finden Sie hier | 1 | Details | 19,81 € | |||
| 11 |
MU980700 00043301 |
Schmiernippel | 860-R | (00043301) | finden Sie hier | 2 | Details | 0,36 € | |||
| 12 |
MAX00098-1 00000702 |
Pendelschutzklappe | 860-R | (00000702, MAX00098, MAX000981) | finden Sie hier | 53 | Details | 10,12 € | |||
| 13 |
MULI0006 00044550 |
Verschraubung | 860-R | (00002259, 00044550, MULI0006) | finden Sie hier | 1 | Details | 20,29 € | |||
| 14 |
00017522 00017522 |
Winkelverbinder | 860-R | (00017522) | finden Sie hier | 1 | Details | 21,66 € | |||
| 15 |
MUMG0005 00044539 |
Schelle | 860-R | (00044539, MUMG0005) | finden Sie hier | 1 | Details | 3,45 € | |||
| 16 |
MULI0005 00044936 |
Schmierleitung | 860-R | Bedarfsmenge | (00044936, 504360412, MULI0005) | finden Sie hier | 1 | Details |
9,16 €
9,16 €*
(9,16 € / 1 Meter) |
||
| 17 |
MULI0002 00044548 |
Verschraubung | 860-R | (00002197, 00044548, MULI0002) | finden Sie hier | 1 | Details | 12,91 € | |||
| 18 |
MU0099988 00043355 |
Schraube | 860-R | (00000910, 00043355, MU0099988, MU980106) | finden Sie hier | 6 | Details | 1,19 € | |||
| 19 |
MU980022 00043686 |
Schraube | 860-R | (00043686, MU980022) | finden Sie hier | 1 | Details | 0,36 € | |||
| 20 |
MU980109 00043709 |
Schraube | 860-R | (00043709, 6031267, MU980109, MU980113) | finden Sie hier | 1 | Details | 1,07 € | |||
| 21 |
MU980341 00043619 |
Schraube | 860-R | (00043619, MU0099942, MU980305, MU980341) | finden Sie hier | 8 | Details | 1,07 € | |||
| 22 |
MU980307 00043620 |
Schraube | 860-R | (00043620, MU0099968, MU980307, MU980324) | finden Sie hier | 2 | Details | 1,07 € | |||
| 23 |
MU980406 00043650 |
Schraube | 860-R | (00043650, MU980406) | finden Sie hier | 1 | Details | 1,43 € | |||
| 24 |
00043517 00043517 |
Schraube | 860-R | (00043517, 880099978, MU0099978) | finden Sie hier | 1 | Details | 4,76 € | |||
| 25 |
MU981170 00043404 |
Schraube | 860-R | (00043404, MU981170) | finden Sie hier | 4 | Details | 0,42 € | |||
| 26 |
MU981041 00043371 |
Schraube | 860-R | (00043371, MU981041) | finden Sie hier | 2 | Details | 1,67 € | |||
| 27 |
00043247 00043247 |
Scheibe | 860-R | (00043247, MU980006) | finden Sie hier | 2 | Details | 0,12 € | |||
| 28 |
MU0099999 00043249 |
Scheibe | 860-R | (00043249, MU0099999, MU980102) | finden Sie hier | 4 | Details | 0,12 € | |||
| 29 |
MU980202 00043232 |
Scheibe | 860-R | (00001223, 00043232, MU980202) | finden Sie hier | 2 | Details | 0,36 € | |||
| 30 |
MU980302 00043233 |
Scheibe | 860-R | (00043233, MU0099997, MU980302) | finden Sie hier | 12 | Details | 0,36 € | |||
| 31 |
MU980502 00043234 |
Scheibe | 860-R | (00043234, MU980502) | finden Sie hier | 1 | Details | 0,42 € | |||
| 32 |
MU980402 00043235 |
Scheibe | 860-R | (00043235, MU0099996, MU980402) | finden Sie hier | 4 | Details | 0,42 € | |||
| 33 |
MU0099951 00043286 |
Scheibe | 860-R | (00043286, MU0099951, MU980103) | finden Sie hier | 8 | Details | 0,42 € | |||
| 34 |
MUNSKL08 00043771 |
Scheibe | 860-R | (00012354, 00043771, MUNSKL08) | finden Sie hier | 1 | Details | 1,07 € | |||
| 35 |
MUNSKL16 00043769 |
Scheibe | 860-R | (00012352, 00043769, 99000000666, MUNSKL16) | finden Sie hier | 1 | Details | 1,90 € | |||
| 36 |
MU980521 00043172 |
Mutter | 860-R | (00043172, MU980521) | finden Sie hier | 1 | Details | 1,37 € | |||
| 37 |
00043189 00043189 |
Mutter | 860-R | (00043189, MU980009) | finden Sie hier | 1 | Details | 1,01 € | |||
| 38 |
MU0099961 00043191 |
Mutter | 860-R | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 12 | Details | 0,42 € | |||
| 39 |
MU0099960 00043177 |
Mutter | 860-R | (00043177, MU0099960) | finden Sie hier | 2 | Details | 0,42 € | |||
| 40 |
MU980301 00043178 |
Mutter | 860-R | (00043178, MU0099957, MU980301) | finden Sie hier | 2 | Details | 0,42 € | |||
| 41 |
MU980401 00043180 |
Mutter | 860-R | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 1 | Details | 1,19 € |
