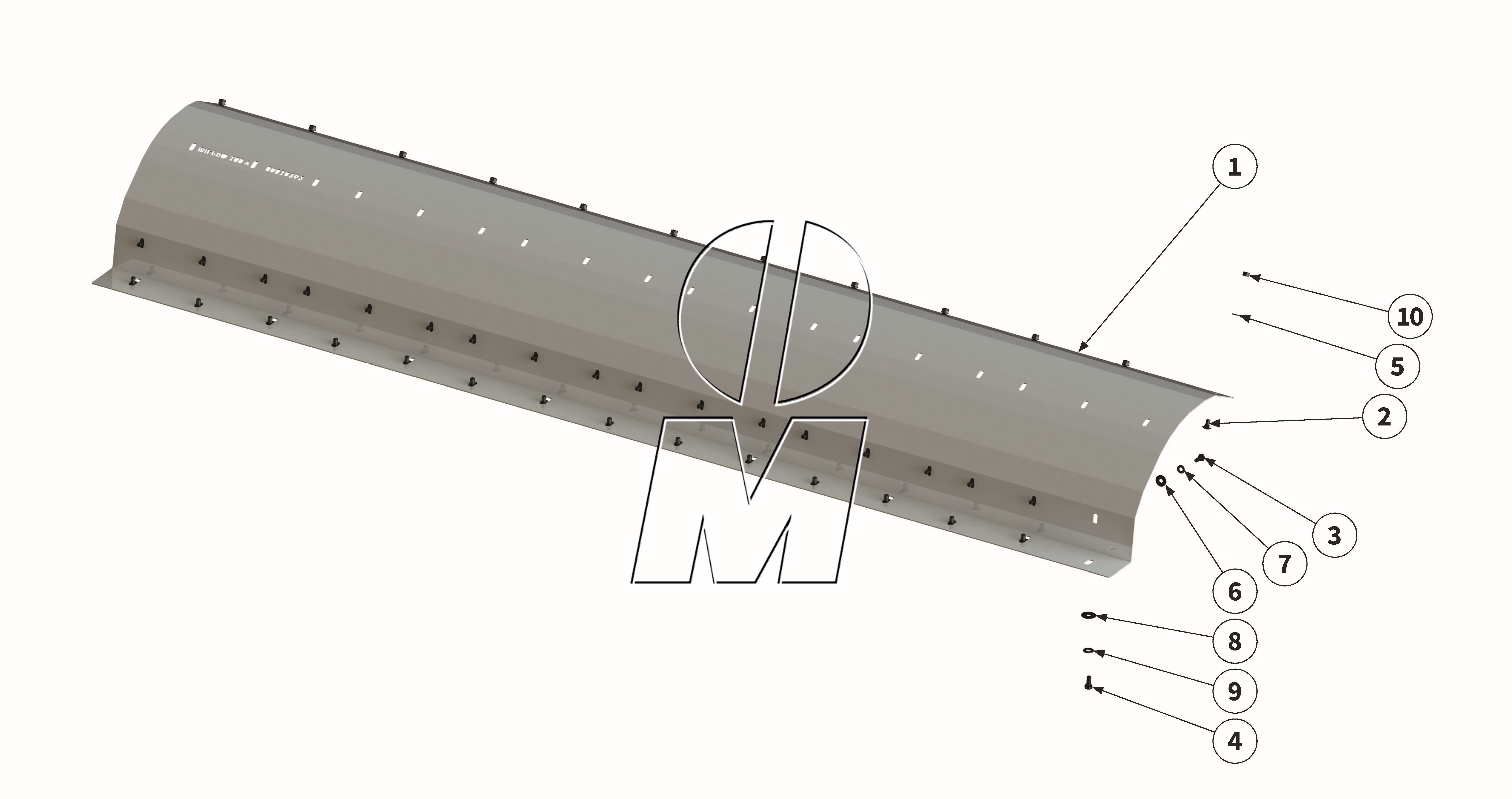

Explosionszeichnung
Zeichnung 19: Verschleißeinlage (P_PRO_ET_24_WEL)
Zeichnung 19: Verschleißeinlage
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00038529 00038529 |
Verschleißeinlage | 250 | (00038529) | finden Sie hier | 1 | Details | 0,00 € | ||
| 1 |
00031844 00031844 |
Verschleißeinlage | 280 | (00031844) | finden Sie hier | 1 | Details | 958,07 € | ||
| 1 |
MU0608592 00038262 |
Verschleißeinlage | 300 | (00038262) | finden Sie hier | 1 | Details | 978,95 € | ||
| 1 |
00038527 00038527 |
Verschleißeinlage | 320 | (00038527) | finden Sie hier | 1 | Details | 0,00 € | ||
| 2 |
MU980206 00043324 |
Schraube | 250-320 | (00043324, MU980206) | finden Sie hier | 11 | Details | 1,13 € | ||
| 3 |
MU980208 00043601 |
Schraube | 250 | (00043601, MU0099974, MU623016, MU980208) | finden Sie hier | 15 | Details | 1,07 € | ||
| 3 |
MU980208 00043601 |
Schraube | 280 | (00043601, MU0099974, MU623016, MU980208) | finden Sie hier | 16 | Details | 1,07 € | ||
| 3 |
MU980208 00043601 |
Schraube | 300 | (00043601, MU0099974, MU623016, MU980208) | finden Sie hier | 18 | Details | 1,07 € | ||
| 3 |
MU980208 00043601 |
Schraube | 320 | (00043601, MU0099974, MU623016, MU980208) | finden Sie hier | 20 | Details | 1,07 € | ||
| 4 |
MU980341 00043619 |
Schraube | 250 | (00043619, MU0099942, MU980305, MU980341) | finden Sie hier | 13 | Details | 1,07 € | ||
| 4 |
MU980341 00043619 |
Schraube | 280 | (00043619, MU0099942, MU980305, MU980341) | finden Sie hier | 14 | Details | 1,07 € | ||
| 4 |
MU980341 00043619 |
Schraube | 300 | (00043619, MU0099942, MU980305, MU980341) | finden Sie hier | 15 | Details | 1,07 € | ||
| 4 |
MU980341 00043619 |
Schraube | 320 | (00043619, MU0099942, MU980305, MU980341) | finden Sie hier | 16 | Details | 1,07 € | ||
| 5 |
MU980202 00043232 |
Scheibe | 250+280 | (00001223, 00043232, MU980202) | finden Sie hier | 11 | Details | 0,36 € | ||
| 5 |
MU980202 00043232 |
Scheibe | 300 | (00001223, 00043232, MU980202) | finden Sie hier | 12 | Details | 0,36 € | ||
| 5 |
MU980202 00043232 |
Scheibe | 320 | (00001223, 00043232, MU980202) | finden Sie hier | 13 | Details | 0,36 € | ||
| 6 |
MU981874 00043280 |
Scheibe | 250 | (00043280, MU981874) | finden Sie hier | 15 | Details | 0,42 € | ||
| 6 |
MU981874 00043280 |
Scheibe | 280 | (00043280, MU981874) | finden Sie hier | 16 | Details | 0,42 € | ||
| 6 |
MU981874 00043280 |
Scheibe | 300 | (00043280, MU981874) | finden Sie hier | 18 | Details | 0,42 € | ||
| 6 |
MU981874 00043280 |
Scheibe | 320 | (00043280, MU981874) | finden Sie hier | 20 | Details | 0,42 € | ||
| 7 |
MUNSKL10 00043766 |
Scheibe | 250 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 15 | Details | 1,07 € | ||
| 7 |
MUNSKL10 00043766 |
Scheibe | 280 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 16 | Details | 1,07 € | ||
| 7 |
MUNSKL10 00043766 |
Scheibe | 300 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 18 | Details | 1,07 € | ||
| 7 |
MUNSKL10 00043766 |
Scheibe | 320 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 20 | Details | 1,07 € | ||
| 8 |
MU980203 00043282 |
Scheibe | 250 | (00043282, MU0099927, MU980203) | finden Sie hier | 13 | Details | 0,60 € | ||
| 8 |
MU980203 00043282 |
Scheibe | 280 | (00043282, MU0099927, MU980203) | finden Sie hier | 14 | Details | 0,60 € | ||
| 8 |
MU980203 00043282 |
Scheibe | 300 | (00043282, MU0099927, MU980203) | finden Sie hier | 15 | Details | 0,60 € | ||
| 8 |
MU980203 00043282 |
Scheibe | 320 | (00043282, MU0099927, MU980203) | finden Sie hier | 16 | Details | 0,60 € | ||
| 9 |
MUNSKL12 00043767 |
Scheibe | 250 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 13 | Details | 1,01 € | ||
| 9 |
MUNSKL12 00043767 |
Scheibe | 280 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 14 | Details | 1,01 € | ||
| 9 |
MUNSKL12 00043767 |
Scheibe | 300 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 15 | Details | 1,01 € | ||
| 9 |
MUNSKL12 00043767 |
Scheibe | 320 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 16 | Details | 1,01 € | ||
| 10 |
MU0099960 00043177 |
Mutter | 250+280 | (00043177, MU0099960) | finden Sie hier | 11 | Details | 0,42 € | ||
| 10 |
MU0099960 00043177 |
Mutter | 300 | (00043177, MU0099960) | finden Sie hier | 12 | Details | 0,42 € | ||
| 10 |
MU0099960 00043177 |
Mutter | 320 | (00043177, MU0099960) | finden Sie hier | 13 | Details | 0,42 € |
