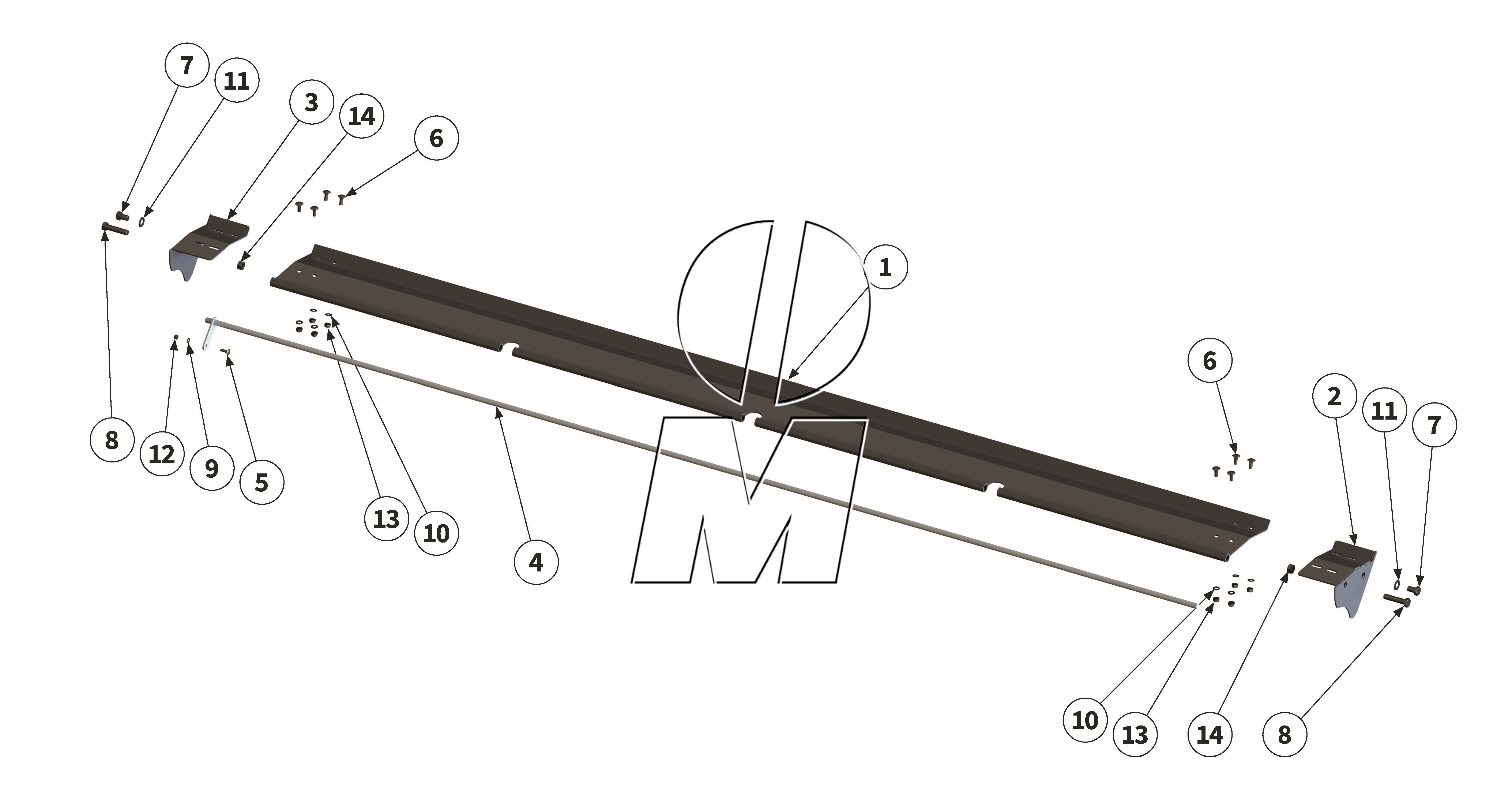

Explosionszeichnung
Zeichnung 18: Gutleitklappe (P_PRO_ET_24_WEL)
Zeichnung 18: Gutleitklappe
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00046116 00046116 |
Gutleitklappe | 250 | (00046116) | finden Sie hier | 1 | Details | 0,00 € | ||
| 1 |
00046107 00046107 |
Gutleitklappe | 280 | (00046107) | finden Sie hier | 1 | Details | 0,00 € | ||
| 1 |
00046120 00046120 |
Gutleitklappe | 300 | (00046120) | finden Sie hier | 1 | Details | 0,00 € | ||
| 1 |
00046127 00046127 |
Gutleitklappe | 320 | (00046127) | finden Sie hier | 1 | Details | 613,39 € | ||
| 2 |
00046108 00046108 |
Schutzabdeckung links | 250-320 | (00046108) | finden Sie hier | 1 | Details | 109,00 € | ||
| 3 |
00046109 00046109 |
Schutzabdeckung rechts | 250-320 | (00046109) | finden Sie hier | 1 | Details | 109,00 € | ||
| 4 |
00033644 00033644 |
Pendelwelle | 250 | (00033644, MUM00636,) | finden Sie hier | 1 | Details | 112,87 € | ||
| 4 |
MU0806458 00037802 |
Pendelwelle | 280 | (00037802, MU0806458) | finden Sie hier | 1 | Details | 119,77 € | ||
| 4 |
MU0807110 00037974 |
Pendelwelle | 300 | (00037974) | finden Sie hier | 1 | Details | 126,68 € | ||
| 4 |
MU0807491 00031728 |
Pendelwelle | 320 | (00031728, MAX00165, MU0807491) | finden Sie hier | 1 | Details | 133,46 € | ||
| 5 |
MU0099988 00043355 |
Schraube | 250-320 | (00000910, 00043355, MU0099988, MU980106) | finden Sie hier | 1 | Details | 1,19 € | ||
| 6 |
00000903 00000903 |
Schraube | 250-320 | (00000903, MU980211) | finden Sie hier | 8 | Details | 1,49 € | ||
| 7 |
MU980406 00043650 |
Schraube | 250-320 | (00043650, MU980406) | finden Sie hier | 2 | Details | 1,43 € | ||
| 8 |
MU980438 00043530 |
Schraube | 250-320 | (00043530, MU980438) | finden Sie hier | 2 | Details | 2,50 € | ||
| 9 |
MU0099999 00043249 |
Scheibe | 250-320 | (00043249, MU0099999, MU980102) | finden Sie hier | 1 | Details | 0,12 € | ||
| 10 |
MU980202 00043232 |
Scheibe | 250-320 | (00001223, 00043232, MU980202) | finden Sie hier | 8 | Details | 0,36 € | ||
| 11 |
MU980402 00043235 |
Scheibe | 250-320 | (00043235, MU0099996, MU980402) | finden Sie hier | 2 | Details | 0,42 € | ||
| 12 |
MU0099961 00043191 |
Mutter | 250-320 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 1 | Details | 0,42 € | ||
| 13 |
MU0099960 00043177 |
Mutter | 250-320 | (00043177, MU0099960) | finden Sie hier | 8 | Details | 0,42 € | ||
| 14 |
MU980400 00043159 |
Mutter | 250-320 | (00043159, MU0099964, MU980400) | finden Sie hier | 2 | Details | 1,13 € |
