Explosionszeichnung

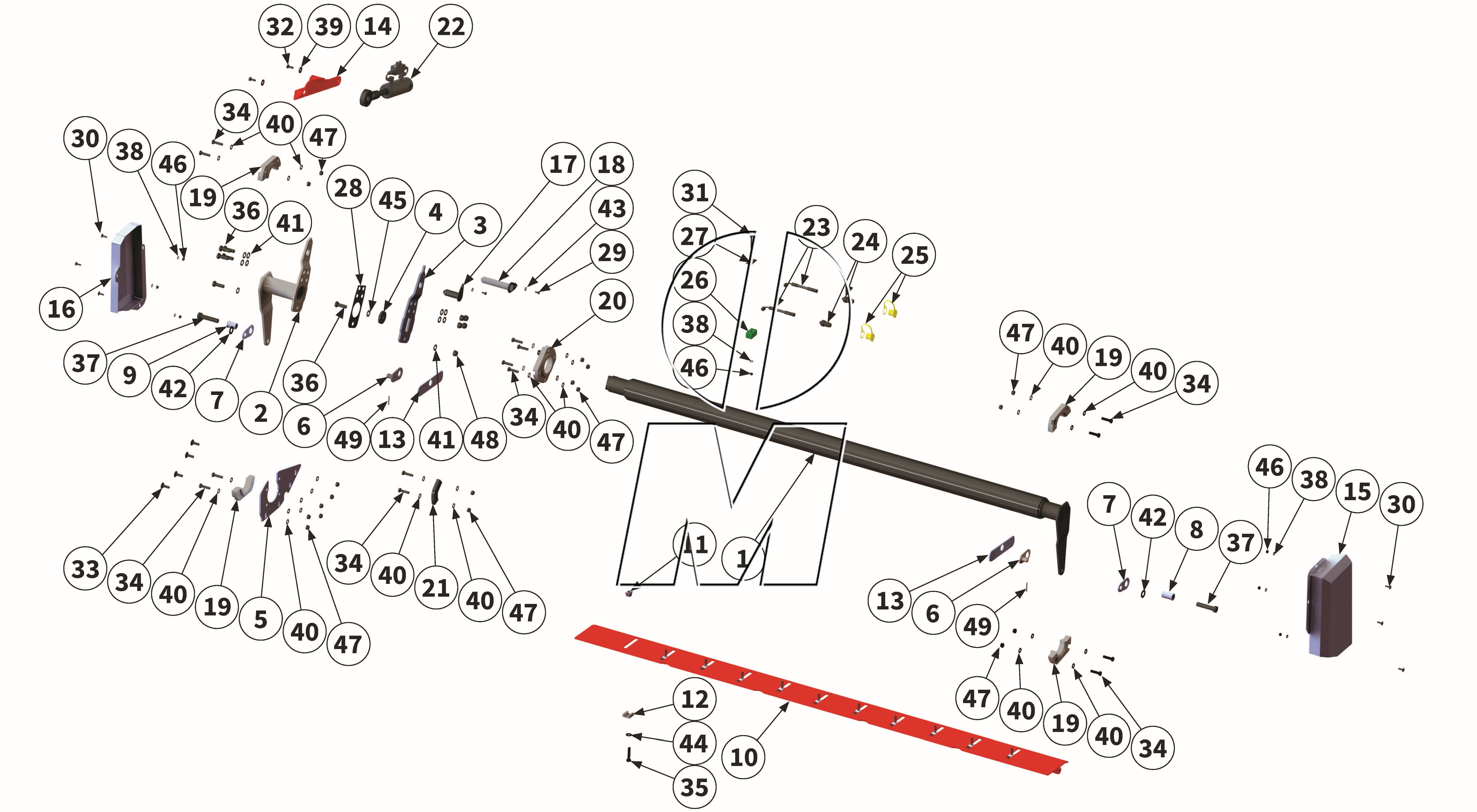

Zeichnung 17: Hydraulische Schneidschiene (P_PRO_ET_24_WEL)

Zurück

Zeichnung 17: Hydraulische Schneidschiene
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	00032361 00032361	Verschiebeeinheit	250+280+320	(00032361)	finden Sie hier	1	Details	1.274,91 €
1	00037971 00037971	Verschiebeeinheit	300	(00037971)	finden Sie hier	1	Details	0,00 €
2	00038182 00038182	Verschiebeeinheit	250	(00038182)	finden Sie hier	1	Details	0,00 €
2	00032351 00032351	Verschiebeeinheit	280+300	(00032351)	finden Sie hier	1	Details	373,48 €
2	00038179 00038179	Verschiebeeinheit	320	(00038179)	finden Sie hier	1	Details	0,00 €
3	00032364 00032364	Hebel	250-320	(00032364)	finden Sie hier	1	Details	0,00 €
4	00032368 00032368	Scheibe	250-320	(00032368)	finden Sie hier	1	Details	38,85 €
5	00032343 00032343	Anschraubhalter	250-320	(00032343)	finden Sie hier	1	Details	0,00 €
6	00032389 00032389	Führungsblech	250-320	(00032389)	finden Sie hier	2	Details	0,00 €
7	00032387 00032387	Führungsblech	250-320	(00032387)	finden Sie hier	2	Details	0,00 €
8	00032390 00032390	Distanzhülse	250-320	(00032390)	finden Sie hier	1	Details	0,00 €
9	00032397 00032397	Distanzhülse	250-320	(00032397)	finden Sie hier	1	Details	0,00 €
10	00038184 00038184	Schneidschiene	250	(00038184)	finden Sie hier	1	Details	0,00 €
10	00032386 00032386	Schneidschiene	280	(00032386)	finden Sie hier	1	Details	0,00 €
10	00037967 00037967	Schneidschiene	300	(00037967)	finden Sie hier	1	Details	0,00 €
10	00038362 00038362	Schneidschiene	320	(00038362)	finden Sie hier	1	Details	0,00 €
11	00032369 00032369	Distanzblech	250	(00032369)	finden Sie hier	11	Details	25,94 €
11	00032369 00032369	Distanzblech	280	(00032369)	finden Sie hier	14	Details	25,94 €
11	00032369 00032369	Distanzblech	300	(00032369)	finden Sie hier	15	Details	25,94 €
11	00032369 00032369	Distanzblech	320	(00032369)	finden Sie hier	16	Details	25,94 €
12	00032371 00032371	Führungsblech	250	(00032371)	finden Sie hier	11	Details	33,08 €
12	00032371 00032371	Führungsblech	280	(00032371)	finden Sie hier	14	Details	33,08 €
12	00032371 00032371	Führungsblech	300	(00032371)	finden Sie hier	15	Details	33,08 €
12	00032371 00032371	Führungsblech	320	(00032371)	finden Sie hier	16	Details	33,08 €
13	00030381 00030381	Abdeckung	250-320	(00030381)	finden Sie hier	2	Details	0,00 €
14	00034141 00034141	Zeiger	250-320	(00034141)	finden Sie hier	1	Details	0,00 €
15	00030382 00030382	Schutzabdeckung links	250-320	(00030382)	finden Sie hier	1	Details	0,00 €
16	00030383 00030383	Schutzabdeckung rechts	250-320	(00030383)	finden Sie hier	1	Details	0,00 €
17	00032423 00032423	Bolzen	250-320	(00032423)	finden Sie hier	1	Details	0,00 €
18	00032424 00032424	Bolzen	250-320	(00032424)	finden Sie hier	1	Details	0,00 €
19	00032468 00032468	Gleitlager	250-320	(00032468)	finden Sie hier	4	Details	87,82 €
20	00032467 00032467	Gleitlager	250-320	(00032467)	finden Sie hier	1	Details	88,77 €
21	00037988 00037988	Anschlag	250-320	(00037988)	finden Sie hier	1	Details	0,00 €
22	00037863 00037863	Hydraulikzylinder	250-320	(00037863)	finden Sie hier	1	Details	720,60 €
22-a	MUDZ0034 90260034	Dichtsatz	250-320	(DSS06002517, MUDZ0034)	finden Sie hier	1	Details	93,12 €
23	00037861 00037861	Hydraulikschlauch	250-320	(00037861)	finden Sie hier	2	Details	81,81 €
24	00044210 00044210	Hydraulikstecker	250-320	(00044210, 00014323)	finden Sie hier	2	Details	7,20 €
25	00044370 00044370	Staubschutzkappe	250-320	(00044370)	finden Sie hier	2	Details	0,89 €
26	00017532 00017532	Schellenkörper	250-320	(00017532)	finden Sie hier	1	Details	6,01 €
27	00002475 00002475	Deckplatte	250-320	(00002475)	finden Sie hier	1	Details	1,37 €
28	00032576 00032576	Distanzblech	250-320	(00032576)	finden Sie hier	1	Details	0,00 €
29	MU982811 00043707	Schraube	250-320	(00043707, 99000000828, MU980105, MU982811)	finden Sie hier	2	Details	0,42 €
30	MU0099988 00043355	Schraube	250-320	(00000910, 00043355, MU0099988, MU980106)	finden Sie hier	6	Details	1,19 €
31	MU980124 00043591	Schraube	250-320	(00043591, MU980124)	finden Sie hier	1	Details	1,13 €
32	MU980208 00043601	Schraube	250-320	(00043601, MU0099974, MU623016, MU980208)	finden Sie hier	2	Details	1,07 €
33	MU980320 00043333	Schraube	250-320	(00043333, MU0099984, MU980320)	finden Sie hier	4	Details	2,08 €
34	MU980329 00043496	Schraube	250-320	(00043496, MU980329)	finden Sie hier	14	Details	1,43 €
35	MU0099913 00043626	Schraube	250	(00043626, MU0099913)	finden Sie hier	11	Details	1,79 €
35	MU0099913 00043626	Schraube	280	(00043626, MU0099913)	finden Sie hier	14	Details	1,79 €
35	MU0099913 00043626	Schraube	300	(00043626, MU0099913)	finden Sie hier	15	Details	1,79 €
35	MU0099913 00043626	Schraube	320	(00043626, MU0099913)	finden Sie hier	16	Details	1,79 €
36	MU980407 00043720	Schraube	250-320	(00002607, 00043720, 99000000615, MU980407)	finden Sie hier	6	Details	1,49 €
37	00043568 00043568	Schraube	250-320	(00043568, MU981198)	finden Sie hier	2	Details	3,15 €
38	MU0099999 00043249	Scheibe	250-320	(00043249, MU0099999, MU980102)	finden Sie hier	7	Details	0,12 €
39	MU0099950 00043281	Scheibe	250-320	(00043281, MU0099950)	finden Sie hier	2	Details	0,42 €
40	MU980302 00043233	Scheibe	250-320	(00043233, MU0099997, MU980302)	finden Sie hier	32	Details	0,36 €
41	MU980402 00043235	Scheibe	250-320	(00043235, MU0099996, MU980402)	finden Sie hier	10	Details	0,42 €
42	MU980505 00043237	Scheibe	250-320	(00043237, MU980505)	finden Sie hier	2	Details	1,01 €
43	MUNSKL08 00043771	Scheibe	250-320	(00012354, 00043771, MUNSKL08)	finden Sie hier	2	Details	1,07 €
44	MUNSKL12 00043767	Scheibe	250	(00012351, 00043767, MUNSKL12)	finden Sie hier	11	Details	1,01 €
44	MUNSKL12 00043767	Scheibe	280	(00012351, 00043767, MUNSKL12)	finden Sie hier	14	Details	1,01 €
44	MUNSKL12 00043767	Scheibe	300	(00012351, 00043767, MUNSKL12)	finden Sie hier	15	Details	1,01 €
44	MUNSKL12 00043767	Scheibe	320	(00012351, 00043767, MUNSKL12)	finden Sie hier	16	Details	1,01 €
45	MUNSKL16 00043769	Scheibe	250-320	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	1	Details	1,90 €
46	MU0099961 00043191	Mutter	250-320	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	7	Details	0,42 €
47	MU980301 00043178	Mutter	250-320	(00043178, MU0099957, MU980301)	finden Sie hier	18	Details	0,42 €
48	MU980401 00043180	Mutter	250-320	(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	5	Details	1,19 €
49	00043788 00043788	Spannhülse	250-320	(00043788, MU981803)	finden Sie hier	2	Details	0,60 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
