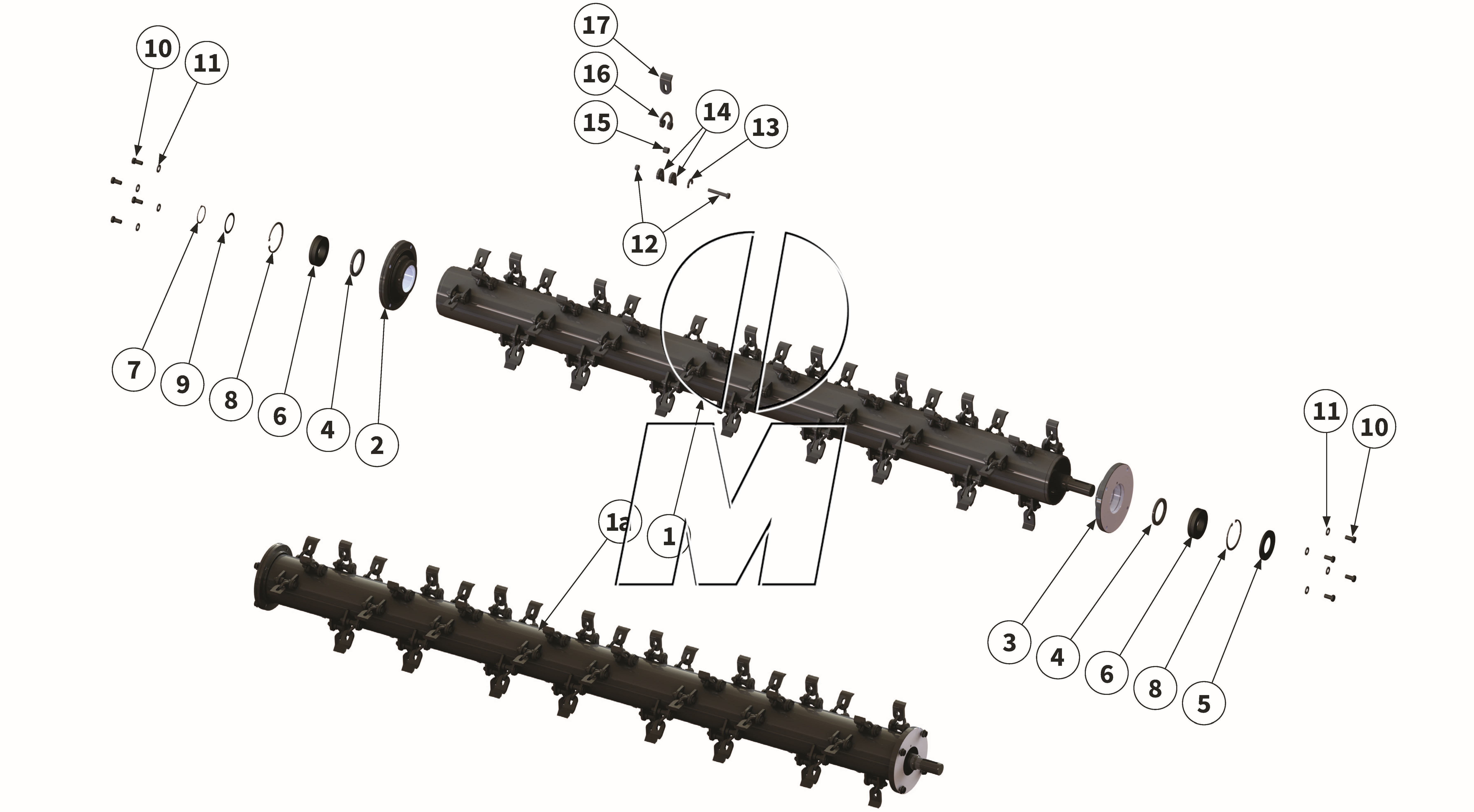

Explosionszeichnung

Zeichnung 13: Schäkelrotor (P_PRO_ET_24_WEL)

Zurück

Zeichnung 13: Schäkelrotor
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	MU0200107 00048912	Schäkelrotor inkl. Werkzeug	250	(00048912)	finden Sie hier	1	Details	5.523,86 €
1	MU0200113 00048913	Schäkelrotor inkl. Werkzeug	280	(00048913)	finden Sie hier	1	Details	5.864,62 €
1	MU0200145 00048914	Schäkelrotor inkl. Werkzeug	300	(00048914)	finden Sie hier	1	Details	6.262,79 €
1	MU0204097 00048917	Schäkelrotor inkl. Werkzeug	320	(00048917)	finden Sie hier	1	Details	6.676,55 €
1-a	MU0206358 00046136	Schäkelrotor kpl. montiert	250	(00046136,MU0206358,0206358)	finden Sie hier	1	Details	6.137,60 €
1-a	MU0206359 00046137	Schäkelrotor kpl. montiert	280	(00046137,MU0206359,0206359)	finden Sie hier	1	Details	6.753,43 €
1-a	MU0206360 00046138	Schäkelrotor kpl. montiert	300	(00046138,MU0206360,0206360)	finden Sie hier	1	Details	6.946,09 €
1-a	MU0206362 00046139	Schäkelrotor kpl. montiert	320	(00046139,MU0206362)	finden Sie hier	1	Details	7.290,30 €
2	00037286 00037286	Rotorlagerschale	250-320	(00037286)	finden Sie hier	1	Details	290,42 €
3	MUM00719 00032057	Rotorlagerschale	250-320	(00032057, MUM00719)	finden Sie hier	1	Details	290,36 €
4	00043829 00043829	Wellendichtring	250-320	(00043829)	finden Sie hier	2	Details	17,37 €
5	MU980856 00043833	Wellendichtring	250-320	(00043833, MU980856 , 00000479)	finden Sie hier	1	Details	21,78 €
6	00014653 00014653	Wälzlager	250-320	(00014653, MU980854, MU9808541)	finden Sie hier	2	Details	177,91 €
7	MU980858 00043747	Sicherungsring	250-320	(00000886, 00043747, MU980858)	finden Sie hier	1	Details	3,81 €
8	MU980857 00043754	Sicherungsring	250-320	(00000478, 00043754, MU980857)	finden Sie hier	2	Details	10,00 €
9	MU4145540 00043299	Passscheibe	250-320	(00043299, 912000404, MU4145540)	finden Sie hier	1	Details	5,59 €
10	MU980406 00043650	Schraube	250-320	(00043650, MU980406)	finden Sie hier	8	Details	1,43 €
11	MUNSKL16 00043769	Scheibe	250-320	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	8	Details	1,90 €
12	MU980509 00044847	Schraube mit Mutter	250	(00044847,MU980509)	finden Sie hier	52	Details	4,70 €
12	MU980509 00044847	Schraube mit Mutter	280	(00044847,MU980509)	finden Sie hier	58	Details	4,70 €
12	MU980509 00044847	Schraube mit Mutter	300	(00044847,MU980509)	finden Sie hier	63	Details	4,70 €
12	MU980509 00044847	Schraube mit Mutter	320	(00044847,MU980509)	finden Sie hier	67	Details	4,70 €
13	MU000375 00019100	Verdrehsicherung	250	(00019100, MU000375)	finden Sie hier	52	Details	3,21 €
13	MU000375 00019100	Verdrehsicherung	280	(00019100, MU000375)	finden Sie hier	58	Details	3,21 €
13	MU000375 00019100	Verdrehsicherung	300	(00019100, MU000375)	finden Sie hier	63	Details	3,21 €
13	MU000375 00019100	Verdrehsicherung	320	(00019100, MU000375)	finden Sie hier	67	Details	3,21 €
14	00048829 00048829	Werkzeug halter	250	(00048829)	finden Sie hier	104	Details	14,52 €
14	00048829 00048829	Werkzeug halter	280	(00048829)	finden Sie hier	116	Details	14,52 €
14	00048829 00048829	Werkzeug halter	300	(00048829)	finden Sie hier	126	Details	14,52 €
14	00048829 00048829	Werkzeug halter	320	(00048829)	finden Sie hier	134	Details	14,52 €
15	MU000560 00001428	Buchse	250	(00001428, MU000560)	finden Sie hier	52	Details	2,62 €
15	MU000560 00001428	Buchse	280	(00001428, MU000560)	finden Sie hier	58	Details	2,62 €
15	MU000560 00001428	Buchse	300	(00001428, MU000560)	finden Sie hier	63	Details	2,62 €
15	MU000560 00001428	Buchse	320	(00001428, MU000560)	finden Sie hier	67	Details	2,62 €
16	MU000507 00001429	Schäkel	250	(00001429, MU000507)	finden Sie hier	52	Details	7,14 €
16	MU000507 00001429	Schäkel	280	(00001429, MU000507)	finden Sie hier	58	Details	7,14 €
16	MU000507 00001429	Schäkel	300	(00001429, MU000507)	finden Sie hier	63	Details	7,14 €
16	MU000507 00001429	Schäkel	320	(00001429, MU000507)	finden Sie hier	67	Details	7,14 €
17	MU000449 00001431	Schäkelmesser	250	(00001431, MU000449)	finden Sie hier	52	Details	8,21 €
17	MU000449 00001431	Schäkelmesser	280	(00001431, MU000449)	finden Sie hier	58	Details	8,21 €
17	MU000449 00001431	Schäkelmesser	300	(00001431, MU000449)	finden Sie hier	63	Details	8,21 €
17	MU000449 00001431	Schäkelmesser	320	(00001431, MU000449)	finden Sie hier	67	Details	8,21 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
