Explosionszeichnung

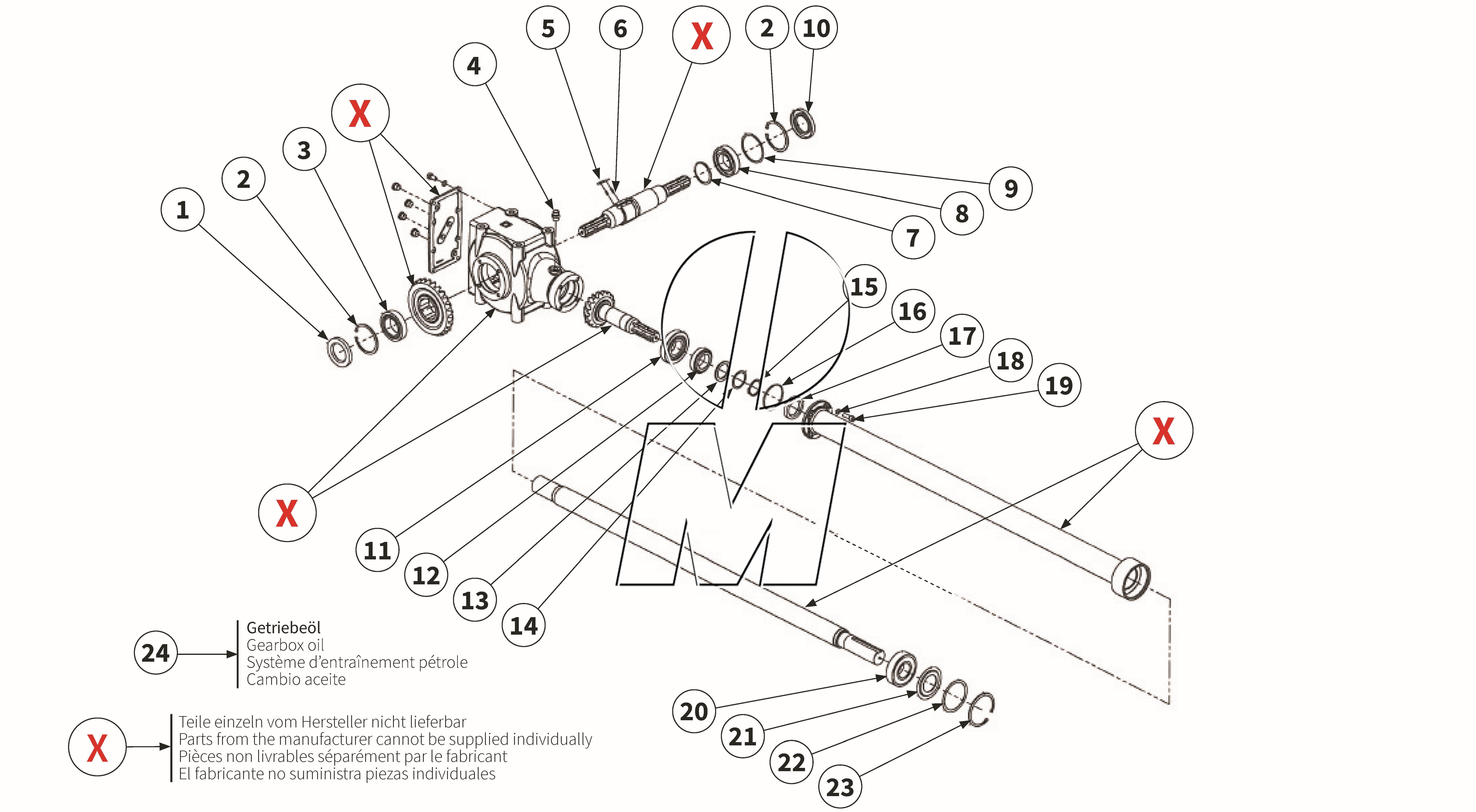

Zeichnung 11: Getriebe (P_PRO_ET_24_WEL)
Zeichnung 11: Getriebe
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
MU980839 00001569 |
Wellendichtring | 250-320 | (00001569, 2403019001, MU980839) | finden Sie hier | 1 | Details | 10,12 € | |||
| 2 |
MURV0022 00043764 |
Sicherungsring | 250-320 | (00043764, 2404070008, MURV0022) | finden Sie hier | 2 | Details | 3,03 € | |||
| 3 |
MU981109 00044673 |
Wälzlager | 250-320 | (00044673, MU981109) | finden Sie hier | 1 | Details | 58,91 € | |||
| 4 |
MU623018 00043837 |
Getriebeentlüftung | 250-320 | (00001981, 00043837, 2403005337, 2403046005, MU623018) | finden Sie hier | 1 | Details | 15,11 € | |||
| 5 |
MUS207006 40009062 |
Sperrklinke | 250-320 | (298700007R, MUS207006) | finden Sie hier | 4 | Details | 18,68 € | |||
| 6 |
MUS207005 40009672 |
Druckfeder | 250-320 | (MU981216, MU982802, MUS207005) | finden Sie hier | 8 | Details | 13,69 € | |||
| 7 |
MU981820 00043746 |
Außensicherungsring | 250-320 | (00043746, MU981820) | finden Sie hier | 1 | Details | 3,69 € | |||
| 8 |
00005842 00005842 |
Rillenkugellager | 250-320 | (00005842) | finden Sie hier | 1 | Details | 37,90 € | |||
| 9 |
MU981003 90981003 |
Passscheibe | 250-320 | (340I09000R, MU981003) | finden Sie hier | 1 | Details | 37,43 € | |||
| 10 |
00005844 00005844 |
Wellendichtring | 250-320 | (00005844) | finden Sie hier | 1 | Details | 16,78 € | |||
| 11 |
MU981104 90981104 |
Kegelrollenlager | 250-320 | (MU981104) | finden Sie hier | 1 | Details | 90,32 € | |||
| 12 |
MU981105 90981105 |
Kegelrollenlager | 250-320 | (MU981105) | finden Sie hier | 1 | Details | 65,87 € | |||
| 13 |
MU981004 90981004 |
Passscheibe | 250-320 | (MU981004) | finden Sie hier | 1 | Details | 42,07 € | |||
| 14 |
MU981005 90981005 |
Distanzscheibe | 250-320 | (MU981005) | finden Sie hier | 1 | Details | 48,49 € | |||
| 15 |
MURV0035 00043740 |
Sicherungsring | 250-320 | (00043740, 11000097, MURV0035) | finden Sie hier | 1 | Details | 5,30 € | |||
| 16 |
MU981006 90981006 |
O-Ring | 250-320 | (358027000R, MU981006) | finden Sie hier | 1 | Details | 7,32 € | |||
| 17 |
MU981106 00043811 |
Wellendichtring | 250-320 | (00043811, MU981106) | finden Sie hier | 1 | Details | 12,08 € | |||
| 18 |
MU980202 00043232 |
Scheibe | 250-320 | (00001223, 00043232, MU980202) | finden Sie hier | 4 | Details | 0,36 € | |||
| 19 |
MU981245 00043419 |
Schraube | 250-320 | (00043419, MU981245, MU982105) | finden Sie hier | 4 | Details | 1,19 € | |||
| 20 |
MU981107 90981107 |
Rillenkugellager | 250-320 | (MU981107) | finden Sie hier | 1 | Details | 88,48 € | |||
| 21 |
00001842 00001842 |
Nilos Ring | 250-320 | (00001842, MU981108) | finden Sie hier | 1 | Details | 7,74 € | |||
| 22 |
MU981007 90981007 |
Paßscheibe | 250-320 | (MU981007) | finden Sie hier | 1 | Details | 56,05 € | |||
| 23 |
MU980836 00043752 |
Sicherungsring | 250-320 | (00043752, 2404070005, MU980836) | finden Sie hier | 1 | Details | 8,51 € | |||
| 24 |
MUSAE70W90VS 40008825 |
Getriebeöl | 250-320 | Bedarfsmenge | (MUSAE70W90VS) | finden Sie hier | 3 | Details |
20,77 €
20,77 €*
(20,77 € / 1 Liter) |
- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
