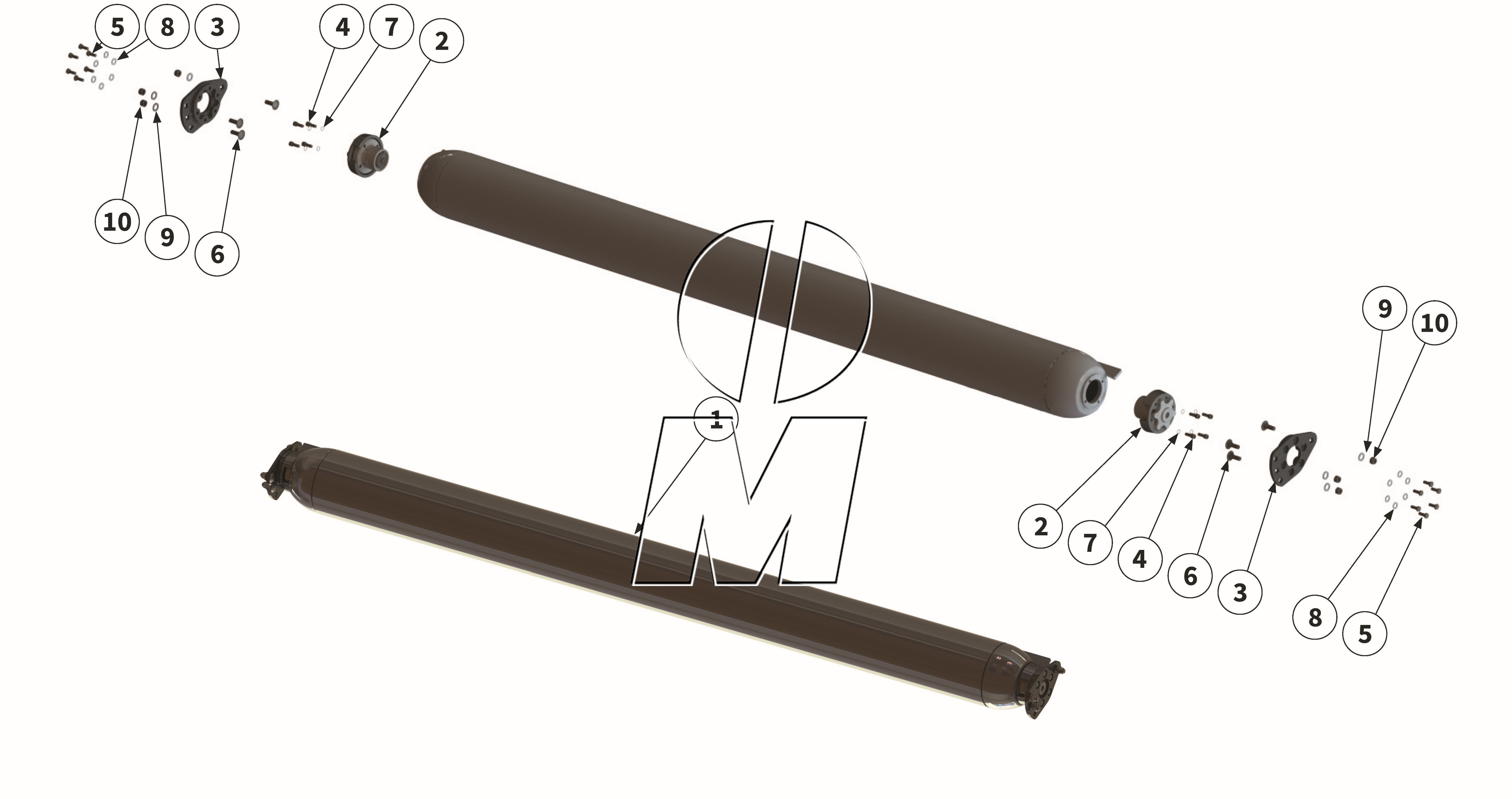

Explosionszeichnung

Zeichnung 09: Stützwalze (P_PRO_ET_24_WEL)

Zurück

Zeichnung 09: Stützwalze
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	MU0206014 00032515	Stützwalze kpl.	250	(00032515, MU0206014)	finden Sie hier	11	Details	2.013,84 €
1	MU0205462 00032514	Stützwalze kpl.	280	(00032514, MU0205462)	finden Sie hier	1	Details	2.443,07 €
1	MU0205464 00032513	Stützwalze kpl.	300	(00032513, MU0205464)	finden Sie hier	1	Details	2.159,14 €
1	MU0206016 00032479	Stützwalze kpl.	320	(00032479, MU0206016)	finden Sie hier	1	Details	2.231,61 €
2	202932 00032083	Stützwalzenlagerung	250-320	(00004037, 00032083, 202932, 32083, MUMG0019)	finden Sie hier	2	Details	340,16 €
3	MU0806403 00032086	Halteplatte	250-320	(00032086, MU0806403)	finden Sie hier	2	Details	129,83 €
4	MU980315 00043427	Schraube	250-320	(00043427, MU490021, MU980315)	finden Sie hier	8	Details	1,13 €
5	MU980307 00043620	Schraube	250-320	(00043620, MU0099968, MU980307, MU980324)	finden Sie hier	12	Details	1,07 €
6	MU980424 00043342	Schraube	250-320	(00043342, MU980424)	finden Sie hier	6	Details	5,30 €
7	MUNSKZ12 00043773	Scheibe	250-320	(00043773, 0906602051293, MUNSKZ12)	finden Sie hier	8	Details	1,01 €
8	MUNSKL12 00043767	Scheibe	250-320	(00012351, 00043767, MUNSKL12)	finden Sie hier	12	Details	1,01 €
9	MUNSKL16 00043769	Scheibe	250-320	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	6	Details	1,90 €
10	MU980401 00043180	Mutter	250-320	(00043180, 2404032004, MU0099958, MU980401)	finden Sie hier	6	Details	1,19 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
