Explosionszeichnung

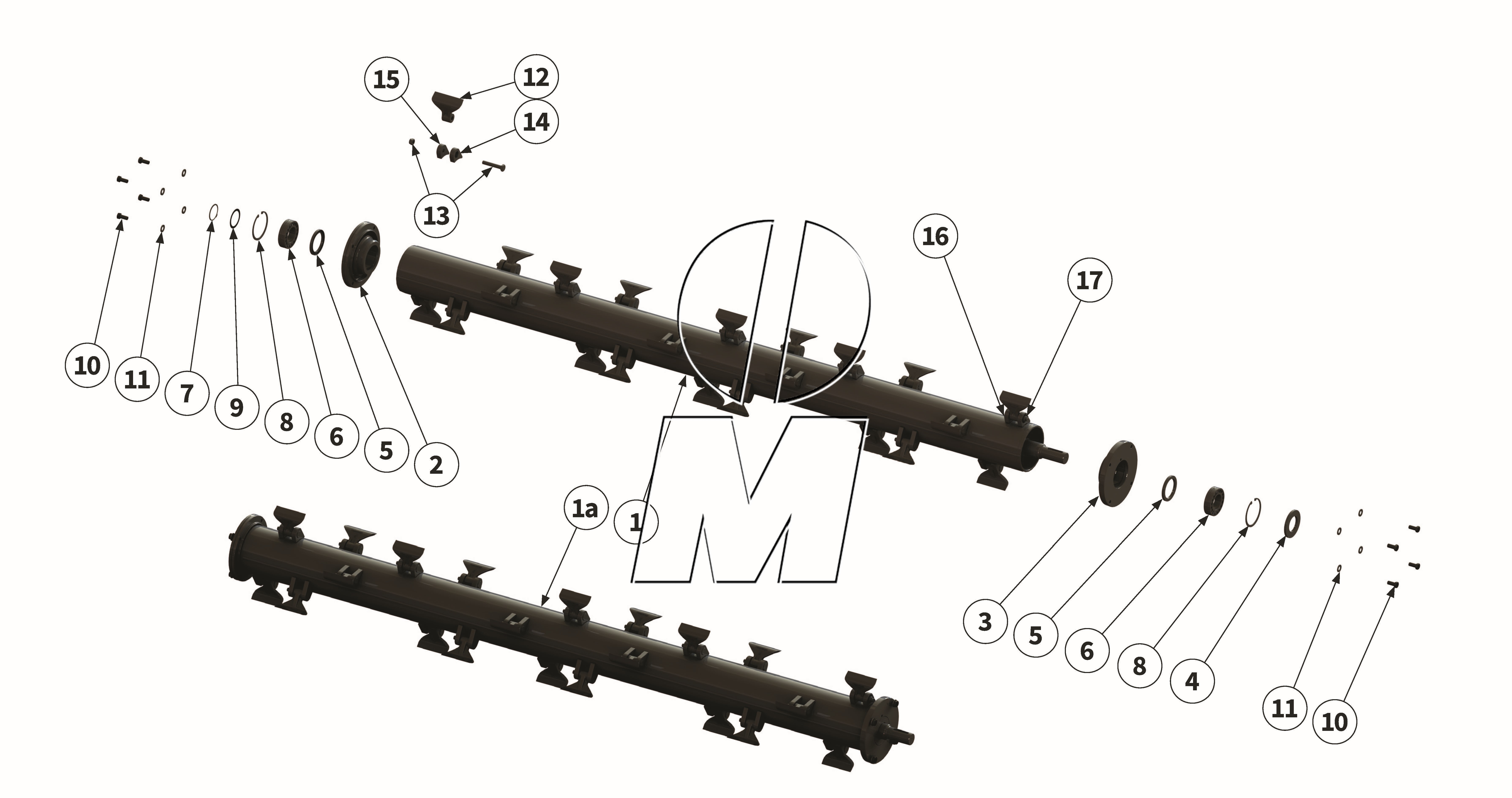

Zeichnung 08: Hammerrotor (P_PRO_ET_24_WEL)

Zurück

Zeichnung 08: Hammerrotor
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	MU0203310 00032324	Rotor inkl. Werkzeug	250	(00032324,MU0203310;MUM00717)	finden Sie hier	1	Details	4.151,37 €
1	MU0203312 00032323	Rotor inkl. Werkzeug	280	(00032323,MUM00700, 00032323)	finden Sie hier	1	Details	4.201,95 €
1	MU0203314 00032322	Rotor inkl. Werkzeug	300	(00032322,MUM00718,MU0203314)	finden Sie hier	1	Details	3.844,71 €
1	MU0205211 00037715	Rotor inkl. Werkzeug	320	(00037715, MU0205211)	finden Sie hier	1	Details	4.405,32 €
1-a	MU0205212 00032332	Rotor kpl. montiert	250	(00032332,0205212A,MU0205212)	finden Sie hier	1	Details	4.490,47 €
1-a	MU0205213 00032333	Rotor kpl. montiert	280	(00032333,MU0205213,0205213A)	finden Sie hier	1	Details	5.155,50 €
1-a	MU0205214 00032334	Rotor kpl. montiert	300	(00032334,0205214A,MU0205214)	finden Sie hier	1	Details	4.581,50 €
1-a	00050100 00050100	Rotor kpl. montiert	320	(00050100,00032337,MU0204094)	finden Sie hier	1	Details	5.282,17 €
2	00037286 00037286	Rotorlagerschale	250-320	(00037286)	finden Sie hier	1	Details	290,42 €
3	MUM00719 00032057	Rotorlagerschale	250-320	(00032057, MUM00719)	finden Sie hier	1	Details	290,36 €
4	MU980856 00043833	Wellendichtring	250-320	(00043833, MU980856 , 00000479)	finden Sie hier	1	Details	21,78 €
5	00043829 00043829	Wellendichtring	250-320	(00043829)	finden Sie hier	2	Details	17,37 €
6	00014653 00014653	Wälzlager	250-320	(00014653, MU980854, MU9808541)	finden Sie hier	2	Details	177,91 €
7	MU980858 00043747	Sicherungsring	250-320	(00000886, 00043747, MU980858)	finden Sie hier	1	Details	3,81 €
8	MU980857 00043754	Sicherungsring	250-320	(00000478, 00043754, MU980857)	finden Sie hier	2	Details	10,00 €
9	MU4145540 00043299	Passscheibe	250-320	(00043299, 912000404, MU4145540)	finden Sie hier	1	Details	5,59 €
10	MU980406 00043650	Schraube	250-320	(00043650, MU980406)	finden Sie hier	8	Details	1,43 €
11	MUNSKL16 00043769	Scheibe	250-320	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	8	Details	1,90 €
12	MU000306 00001836	MHammerschlegel	250	(00001836, MU000306)	finden Sie hier	22	Details	18,50 €
12	MU000306 00001836	MHammerschlegel	280	(00001836, MU000306)	finden Sie hier	24	Details	18,50 €
12	MU000306 00001836	MHammerschlegel	300	(00001836, MU000306)	finden Sie hier	26	Details	18,50 €
12	MU000306 00001836	MHammerschlegel	320	(00001836, MU000306)	finden Sie hier	28	Details	18,50 €
13	MU980416-G 00018734	Schraube mit Mutter	250	(00018734, MU980416G)	finden Sie hier	22	Details	4,70 €
13	MU980416-G 00018734	Schraube mit Mutter	280	(00018734, MU980416G)	finden Sie hier	24	Details	4,70 €
13	MU980416-G 00018734	Schraube mit Mutter	300	(00018734, MU980416G)	finden Sie hier	26	Details	4,70 €
13	MU980416-G 00018734	Schraube mit Mutter	320	(00018734, MU980416G)	finden Sie hier	28	Details	4,70 €
14	00033848 00033848	Werkzeughalter Sechskant links	250	(00013632S, 00033848)	finden Sie hier	21	Details	15,47 €
14	00033848 00033848	Werkzeughalter Sechskant links	280	(00013632S, 00033848)	finden Sie hier	23	Details	15,47 €
14	00033848 00033848	Werkzeughalter Sechskant links	300	(00013632S, 00033848)	finden Sie hier	25	Details	15,47 €
14	00033848 00033848	Werkzeughalter Sechskant links	320	(00013632S, 00033848)	finden Sie hier	27	Details	15,47 €
15	00033847 00033847	Werkzeughalter Rund rechts	250	(00013633S, 00033847)	finden Sie hier	21	Details	15,47 €
15	00033847 00033847	Werkzeughalter Rund rechts	280	(00013633S, 00033847)	finden Sie hier	23	Details	15,47 €
15	00033847 00033847	Werkzeughalter Rund rechts	300	(00013633S, 00033847)	finden Sie hier	25	Details	15,47 €
15	00033847 00033847	Werkzeughalter Rund rechts	320	(00013633S, 00033847)	finden Sie hier	27	Details	15,47 €
16	00033846 00033846	End Werkzeughalter Sechskant rechts	250-320	(00033846)	finden Sie hier	1	Details	15,47 €
17	00033845 00033845	End Werkzeughalter Rund links	250-320	(00033845)	finden Sie hier	1	Details	15,47 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
