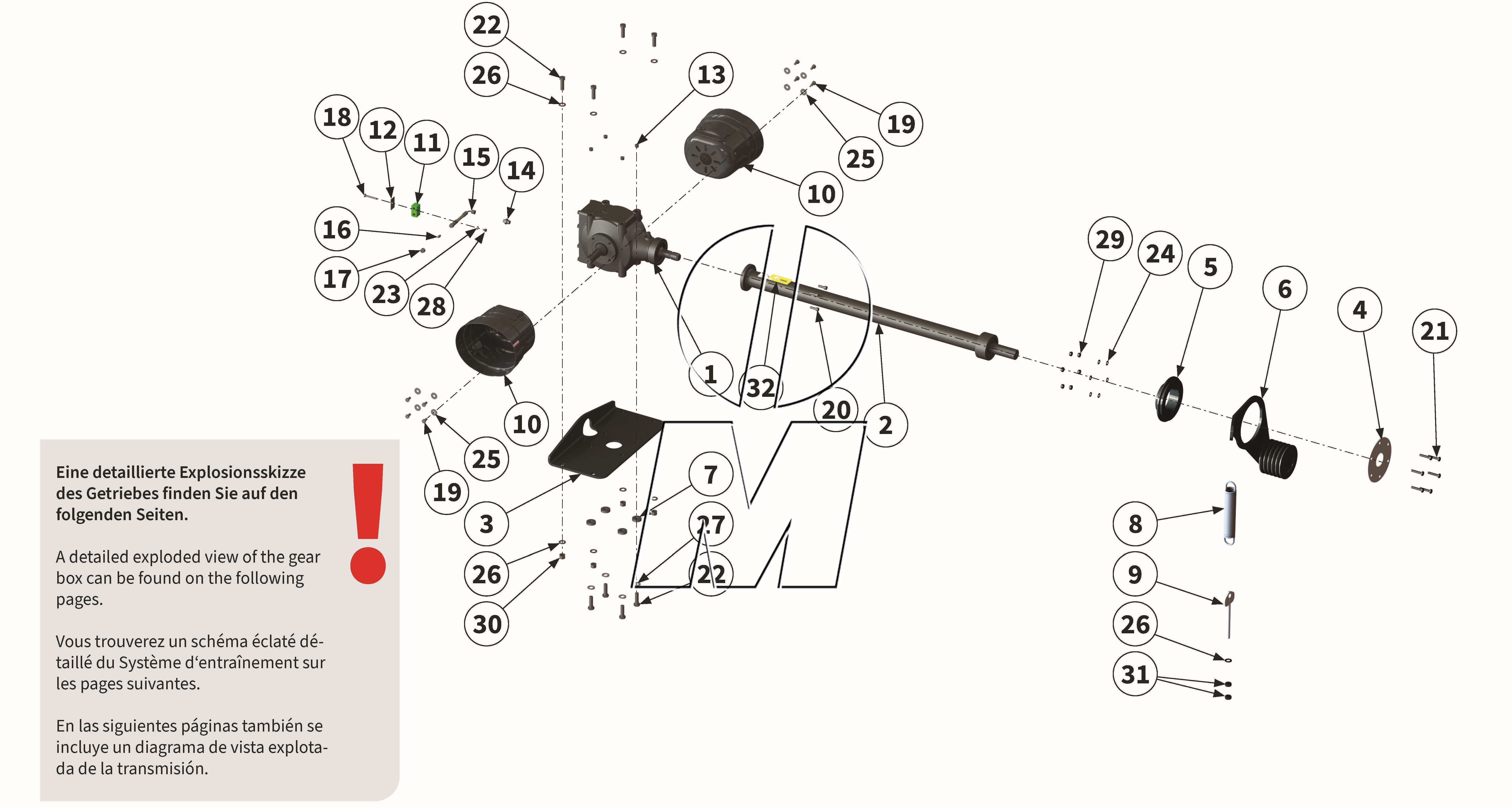

Explosionszeichnung
Zeichnung 05: Antrieb & Getriebe (P_PRO_ET_24_WEL)
Zeichnung 05: Antrieb & Getriebe
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
S2081 00043949 |
Getriebe | 250-320 | Getriebe-Eingangsdrehzahl 1000 U/min (1: 1,62) | (00043949, S2081, S2081162023) | finden Sie hier | 1 | Details | 1.954,22 € | ||
| 2-a |
S2081-990 00043965 |
Verlängerungswelle | 250+280 | (00043965, S2081990) | finden Sie hier | 1 | Details | 671,70 € | |||
| 2-b |
S2081-1400 00043963 |
Verlängerungswelle | 280-320 | MU-M-VS 280: Anbauposition des Getriebes mittig | (00043963, S20811400) | finden Sie hier | 1 | Details | 844,60 € | ||
| 3 |
00039986 00039986 |
Blech | 250-320 | (00039986) | finden Sie hier | 1 | Details | 0,00 € | |||
| 4 |
MUM00689 00000743 |
Scheibe | 250-320 | (00000743, 901750, MUM00689) | finden Sie hier | 1 | Details | 31,95 € | |||
| 5 |
MUM00680 00037579 |
Buchse | 250-320 | (00000749, 00037579, MUM00680) | finden Sie hier | 1 | Details | 98,53 € | |||
| 6 |
MU0200019 00031964 |
Riemenspanner links | 250-320 | (00031964, MU0200019) | finden Sie hier | 1 | Details | 573,82 € | |||
| 7 |
00030482 00030482 |
Scheibe | 250-320 | (00030482) | finden Sie hier | 4 | Details | 16,72 € | |||
| 8 |
MU980912 00044160 |
Zugfeder | 250-320 | (00000482, 00044160, 4901209, MU980912, MU980934) | finden Sie hier | 1 | Details | 107,81 € | |||
| 9 |
MAX00062 00031977 |
Zugstange | 250-320 | (00000485, 00031977, 0800948B, MAX00062, MUM00646) | finden Sie hier | 1 | Details | 32,55 € | |||
| 10 |
MU980814 00044555 |
Schutztopf | 250-320 | (00001470, 00044555, 4170401CE, MU980814) | finden Sie hier | 2 | Details | 49,62 € | |||
| 11 |
00017532 00017532 |
Schellenkörper | 250-320 | (00017532) | finden Sie hier | 1 | Details | 6,01 € | |||
| 12 |
00002475 00002475 |
Deckplatte | 250-320 | (00002475) | finden Sie hier | 1 | Details | 1,37 € | |||
| 13 |
00035563 00035563 |
Verschlussstopfen | 250-320 | (00035563, 50686) | finden Sie hier | 4 | Details | 0,42 € | |||
| 14 |
00044456 00044456 |
Verschraubung | 250-320 | (00044456) | finden Sie hier | 1 | Details | 2,80 € | |||
| 15 |
00040004 00040004 |
Hydraulikschlauch | 250-320 | (00040004) | finden Sie hier | 1 | Details | 37,72 € | |||
| 16 |
00044403 00044403 |
Verschlusskegel | 250-320 | (00044403) | finden Sie hier | 1 | Details | 0,00 € | |||
| 17 |
00044471 00044471 |
Überwurfmutter | 250-320 | (00044471) | finden Sie hier | 1 | Details | 0,00 € | |||
| 18 |
MU980118 00043590 |
Schraube | 250-320 | (00043590, MU0099899, MU980118) | finden Sie hier | 1 | Details | 1,13 € | |||
| 19 |
MU0099970 00043600 |
Schraube | 250-320 | (00001345, 00043600, MU0099970) | finden Sie hier | 8 | Details | 0,60 € | |||
| 20 |
MU980244 00043420 |
Schraube | 250-320 | (00043420, MU980244) | finden Sie hier | 4 | Details | 1,01 € | |||
| 21 |
00043606 00043606 |
Schraube | 250-320 | (00043606, MU980219) | finden Sie hier | 6 | Details | 1,19 € | |||
| 22 |
MU980432 00043653 |
Schraube | 250-320 | (00001270, 00043653, MU980432) | finden Sie hier | 8 | Details | 1,79 € | |||
| 23 |
MU0099999 00043249 |
Scheibe | 250-320 | (00043249, MU0099999, MU980102) | finden Sie hier | 1 | Details | 0,12 € | |||
| 24 |
MU980202 00043232 |
Scheibe | 250-320 | (00001223, 00043232, MU980202) | finden Sie hier | 6 | Details | 0,36 € | |||
| 25 |
MU0099950 00043281 |
Scheibe | 250-320 | (00043281, MU0099950) | finden Sie hier | 8 | Details | 0,42 € | |||
| 26 |
MU980402 00043235 |
Scheibe | 250-320 | (00043235, MU0099996, MU980402) | finden Sie hier | 9 | Details | 0,42 € | |||
| 27 |
MUNSKL16 00043769 |
Scheibe | 250-320 | (00012352, 00043769, 99000000666, MUNSKL16) | finden Sie hier | 4 | Details | 1,90 € | |||
| 28 |
MU0099961 00043191 |
Mutter | 250-320 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 1 | Details | 0,42 € | |||
| 29 |
MU0099960 00043177 |
Mutter | 250-320 | (00043177, MU0099960) | finden Sie hier | 6 | Details | 0,42 € | |||
| 30 |
MU980401 00043180 |
Mutter | 250-320 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 4 | Details | 1,19 € | |||
| 31 |
MU980400 00043159 |
Mutter | 250-320 | (00043159, MU0099964, MU980400) | finden Sie hier | 2 | Details | 1,13 € | |||
| 32 |
00043893 00043893 |
Aufkleber 1000 | 250-320 | (00043893) | finden Sie hier | 1 | Details | 0,00 € |
