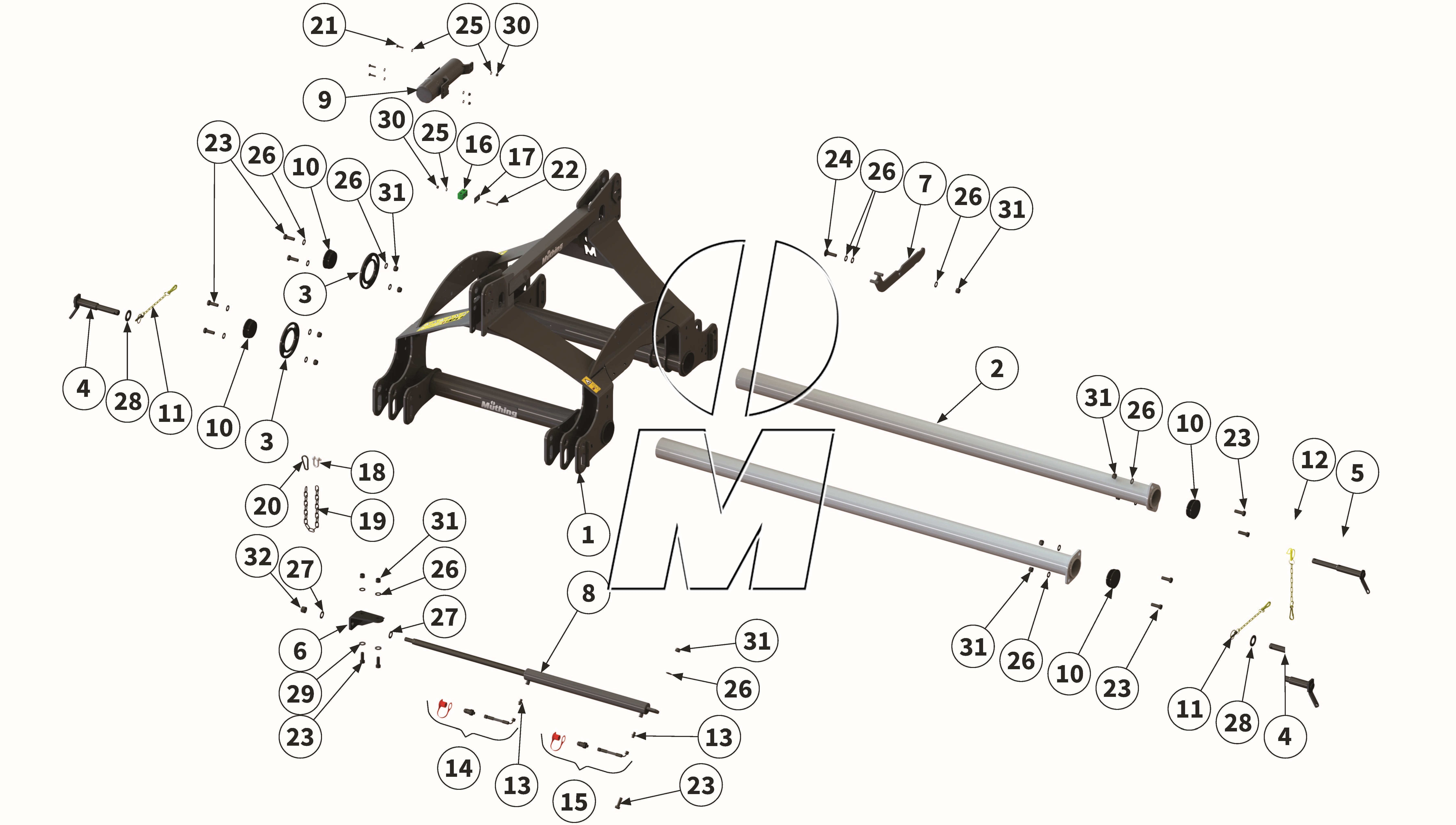

Explosionszeichnung
Zeichnung 04: Dreipunktbock (P_PRO_ET_24_WEL)
Zeichnung 04: Dreipunktbock
Modell: MU-PRO VARIO 250 - 320
Ab Serie: 2024
Ausgabe: 2025-08
Bestellcode: P_PRO_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
MU0807022 00037805 |
Dreipunktbock | 250-320 | (00037805, MU0807022) | finden Sie hier | 1 | Details | 2.862,60 € | ||
| 2 |
MUM01027 00037874 |
Rundrohr | 250-320 | (00037874, MUM01027) | finden Sie hier | 2 | Details | 535,32 € | ||
| 3 |
MUM01033 00037877 |
Exzenterscheibe | 250-320 | (00037877, MUM01033) | finden Sie hier | 2 | Details | 40,52 € | ||
| 4 |
MU1203686 00041689 |
Bolzen | 250-320 | (00041689, 1203686, MU1203686) | finden Sie hier | 2 | Details | 51,77 € | ||
| 5 |
MU1202764 00037893 |
Bolzen | 250-320 | (00037893, MU1202733, MU1202764) | finden Sie hier | 1 | Details | 29,99 € | ||
| 6 |
MU0804851 00037880 |
Halter | 250-320 | (00037880, MU0804851) | finden Sie hier | 1 | Details | 90,44 € | ||
| 7 |
MU0807019 00037570 |
Hebel | 250-320 | (00037570, MU0807019) | finden Sie hier | 1 | Details | 63,90 € | ||
| 8 |
MUH00097 00045914 |
Hydraulikzylinder | 250-320 | (00045914) | finden Sie hier | 1 | Details | 417,69 € | ||
| 8-1 |
MUDZ0004 90260004 |
Dichtsatz | 250-320 | (DSHYI05003002, MUDZ0004) | finden Sie hier | 1 | Details | 129,35 € | ||
| 9 |
00034497 00034497 |
Dokumentenrolle | 250-320 | (00034497) | finden Sie hier | 1 | Details | 17,08 € | ||
| 10 |
MUMG0023 00044607 |
Verschlussstopfen | 250-320 | (00044607, MUMG0023) | finden Sie hier | 4 | Details | 17,73 € | ||
| 11 |
MU2500105 00044559 |
Sicherungselement | 250-320 | (00044559, 2500105, MU2500105) | finden Sie hier | 2 | Details | 15,29 € | ||
| 12 |
MU2500107 00044562 |
Sicherungselement | 250-320 | (00044562, MU2500107, a500107) | finden Sie hier | 1 | Details | 13,92 € | ||
| 13 |
00044455 00044455 |
Verschraubung | 250-320 | (00044455) | finden Sie hier | 2 | Details | 2,68 € | ||
| 14 |
00037912 00037912 |
Hydraulikschlauch | 250-320 | (00037912) | finden Sie hier | 1 | Details | 78,66 € | ||
| 15 |
MU980719 00037913 |
Hydraulikschlauch | 250-300 | (00037913) | finden Sie hier | 1 | Details | 85,56 € | ||
| 16 |
00017532 00017532 |
Schellenkörper | 250-320 | (00017532) | finden Sie hier | 1 | Details | 6,01 € | ||
| 17 |
00002475 00002475 |
Deckplatte | 250-320 | (00002475) | finden Sie hier | 1 | Details | 1,37 € | ||
| 18 |
00043729 00043729 |
Schäkel | 250-320 | (00043729, 8300053, MUMG0015) | finden Sie hier | 1 | Details | 15,17 € | ||
| 19 |
MUMG0011 00037934 |
Kette | 250-320 | (00037934, 4500253, MUMG0011) | finden Sie hier | 1 | Details | 10,71 € | ||
| 20 |
00044668 00044668 |
Karabinerhaken | 250-320 | (00044668, 2000025, MUMG0007) | finden Sie hier | 1 | Details | 4,40 € | ||
| 21 |
MU0099908 00043710 |
Schraube | 250-320 | (00043710, MU0099908) | finden Sie hier | 3 | Details | 1,07 € | ||
| 22 |
MU980118 00043590 |
Schraube | 250-320 | (00043590, MU0099899, MU980118) | finden Sie hier | 1 | Details | 1,13 € | ||
| 23 |
MU980407 00043720 |
Schraube | 250-320 | (00002607, 00043720, 99000000615, MU980407) | finden Sie hier | 11 | Details | 1,49 € | ||
| 24 |
MU980428 00043344 |
Schraube | 250-320 | (00043344, MU980428) | finden Sie hier | 1 | Details | 5,12 € | ||
| 25 |
MU0099999 00043249 |
Scheibe | 250-320 | (00043249, MU0099999, MU980102) | finden Sie hier | 7 | Details | 0,12 € | ||
| 26 |
MU980402 00043235 |
Scheibe | 250-320 | (00043235, MU0099996, MU980402) | finden Sie hier | 18 | Details | 0,42 € | ||
| 27 |
MU980505 00043237 |
Scheibe | 250-320 | (00043237, MU980505) | finden Sie hier | 2 | Details | 1,01 € | ||
| 28 |
MU980510 00043243 |
Scheibe | 250-320 | (00043243, MU980510) | finden Sie hier | 2 | Details | 1,96 € | ||
| 29 |
MUNSKL16 00043769 |
Scheibe | 250-320 | (00012352, 00043769, 99000000666, MUNSKL16) | finden Sie hier | 2 | Details | 1,90 € | ||
| 30 |
MU0099961 00043191 |
Mutter | 250-320 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 4 | Details | 0,42 € | ||
| 31 |
MU980401 00043180 |
Mutter | 250-320 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 12 | Details | 1,19 € | ||
| 32 |
MU980504 00043185 |
Mutter | 250-320 | (00043185, MU980504) | finden Sie hier | 1 | Details | 1,90 € |
