Explosionszeichnung

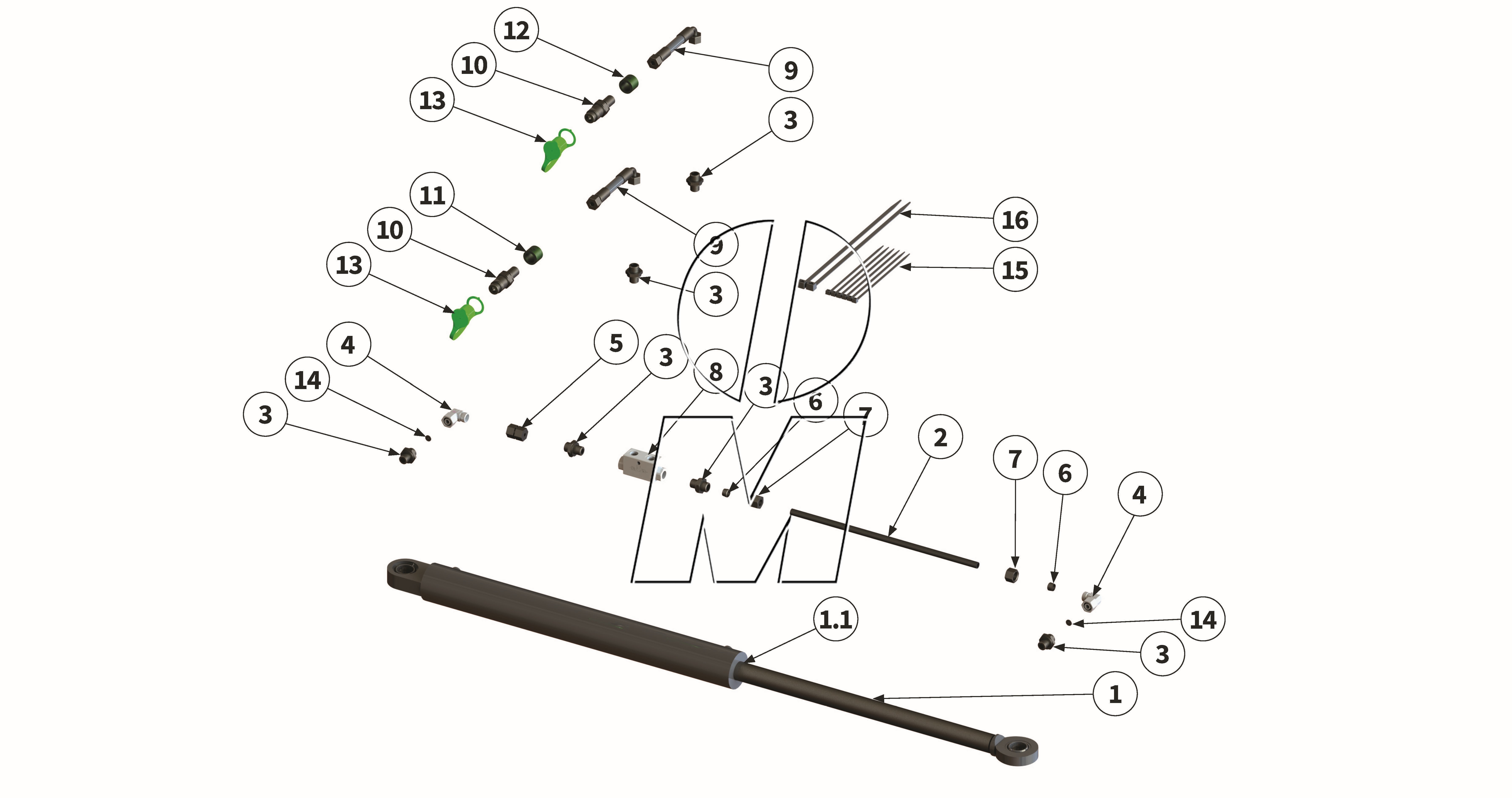

Zeichnung 22: Hydraulik Seitenverschiebung (P_MSP_ET_25_WEL)

Zurück

Zeichnung 22: Hydraulik Seitenverschiebung
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	00042620 00042620	Hydraulikzylinder	220-280	(00042620)	finden Sie hier	1	Details	353,43 €
1-1	MUDZ0053 90260053	Dichtsatz	220-280	(90260053)	finden Sie hier	1	Details	49,98 €
2	00042883 00042883	Hydraulikrohr	220-280	(00042883)	finden Sie hier	1	Details	0,00 €
3	00044463 00044463	Verschraubung	220-280	(00044463)	finden Sie hier	6	Details	2,98 €
4	00044448 00044448	Verschraubung	220-280	(00044448)	finden Sie hier	2	Details	0,00 €
5	00007486 00044412	Verschraubung	220-280	(00007486, 00044412)	finden Sie hier	1	Details	14,34 €
6	00044400 00044400	Schneidring	220-280	(00044400)	finden Sie hier	2	Details	0,00 €
7	00044469 00044469	Überwurfmutter	220-280	(00044469)	finden Sie hier	2	Details	0,00 €
8	00044381 00044381	Hydraulikventil	220-280	(00044381)	finden Sie hier	1	Details	45,10 €
9	00032670 00032670	Hydraulikschlauch	220-280	(00032670)	finden Sie hier	2	Details	40,52 €
10	00047693 00047693	Hydraulikstecker	220-280	(00047693)	finden Sie hier	2	Details	7,62 €
11	00047694 00047694	Kupplung	220-280	(00047694)	finden Sie hier	1	Details	3,09 €
12	00047695 00047695	Kupplung	220-280	(00047695)	finden Sie hier	1	Details	3,09 €
13	00044371 00044371	Staubschutzkappe	220-280	(00044371)	finden Sie hier	2	Details	0,00 €
14	00047554 00047554	Scheibe	220-280	(00047554)	finden Sie hier	2	Details	0,00 €
15	00044494 00044494	Kabelbinder	220-280	(00044494)	finden Sie hier	1	Details	11,03 €
16	00044496 00044496	Kabelbinder	220-280	(00044496)	finden Sie hier	1	Details	33,38 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
