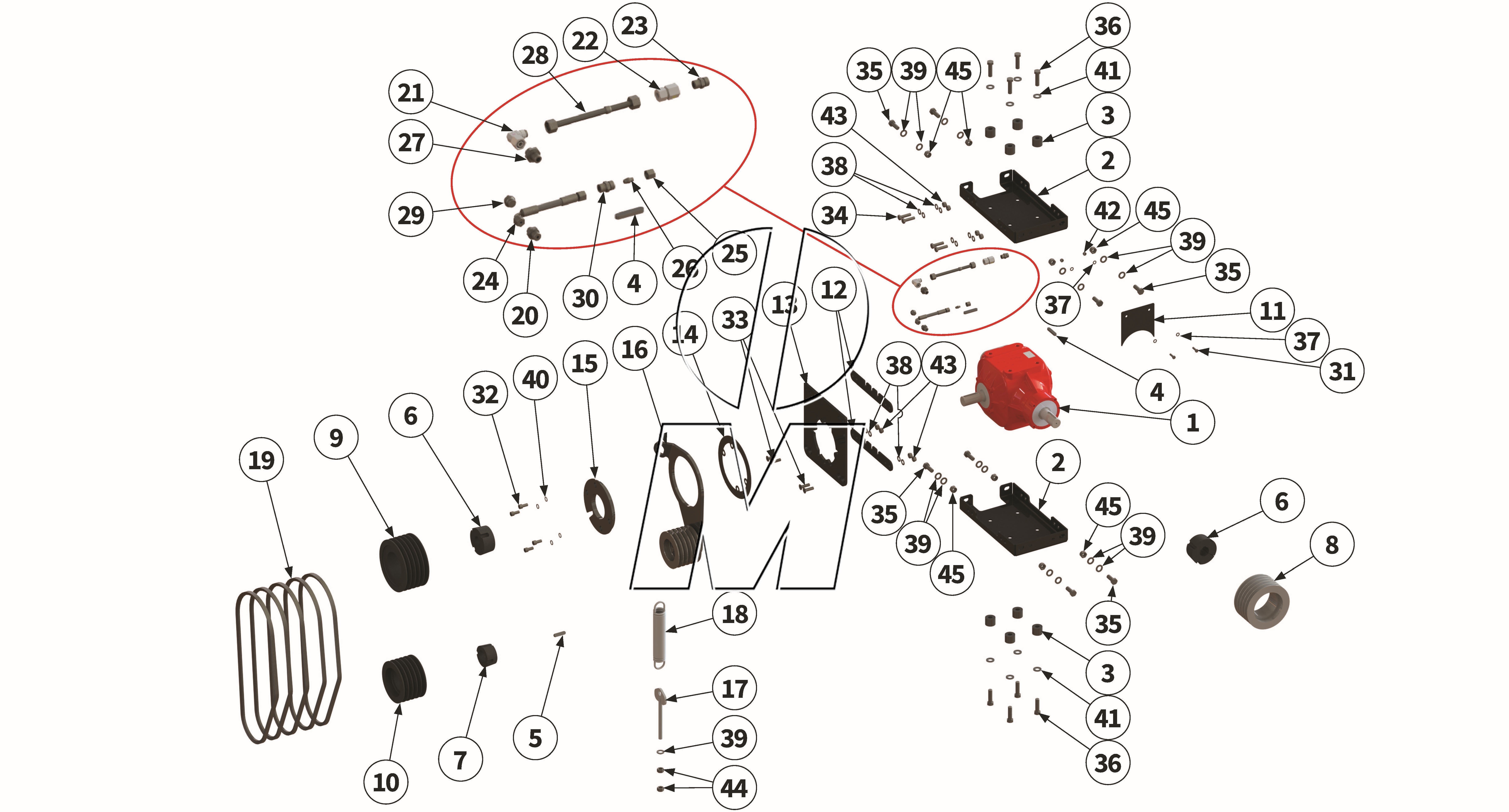

Explosionszeichnung
Zeichnung 09: Antrieb & Getriebe (P_MSP_ET_25_WEL)
Zeichnung 09: Antrieb & Getriebe
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00040562 00040562 |
Getriebe | 220-280 | (00040562) | finden Sie hier | 1 | Details | 2.186,63 € | |||
| 2 |
00043021 00043021 |
Getriebehalter | 220-280 | (00043021) | finden Sie hier | 2 | Details | 0,00 € | |||
| 3 |
00031682 00031682 |
Distanzhülse | 220-280 | (00031682) | finden Sie hier | 8 | Details | 0,00 € | |||
| 4 |
MU980889 00043212 |
Passfeder | 220-280 | (00043212, MU980889) | finden Sie hier | 2 | Details | 4,28 € | |||
| 5 |
MU980818 00043215 |
Passfeder | 220-280 | (00000751, 00043215, 99000000738, MU980818) | finden Sie hier | 1 | Details | 7,38 € | |||
| 6 |
MU980820 00044056 |
Spannbuchse | 220-280 | (00003489, 00044056, 2403012003, 2403012010, MU980820) | finden Sie hier | 2 | Details | 64,02 € | |||
| 7 |
MU981800 00044052 |
Spannbuchse | 220-280 | Getriebe-Eingangsdrehzahl 750 U/min | (00002157, 00044052, MU981800) | finden Sie hier | 1 | Details | 36,35 € | ||
| 8 |
MU6800312 00044019 |
Riemenscheibe | 220-280 | (00044019, 0446312MU, MU6800312, TBSPB180500ZA) | finden Sie hier | 1 | Details | 212,24 € | |||
| 9 |
00003646 00003646 |
Riemenscheibe | 220-280 | (00003646, MKR01352Rev01) | finden Sie hier | 1 | Details | 202,78 € | |||
| 10 |
MU981906 00044014 |
Riemenscheibe | 220-280 | Getriebe-Eingangsdrehzahl 750 U/min | (00044014, MU981906, PBTSPB1605) | finden Sie hier | 1 | Details | 204,50 € | ||
| 11 |
00045527 00045527 |
Deckplatte | 220-280 | (00045527) | finden Sie hier | 1 | Details | 35,58 € | |||
| 12 |
00045525 00045525 |
Distanzblech | 220-280 | (00045525) | finden Sie hier | 2 | Details | 22,49 € | |||
| 13 |
00045507 00045507 |
Antriebsadapter | 220-280 | (00045507) | finden Sie hier | 1 | Details | 79,61 € | |||
| 14 |
00045509 00045509 |
Distanzblech | 220-280 | (00045509) | finden Sie hier | 1 | Details | 47,60 € | |||
| 15 |
00039094 00039094 |
Blech | 220-280 | (00039094) | finden Sie hier | 1 | Details | 494,39 € | |||
| 16 |
00041627 00041627 |
Riemenspanner links | 220-280 | (00041627) | finden Sie hier | 1 | Details | 735,42 € | |||
| 17 |
MAX00062 00031977 |
Zugstange | 220-280 | (00000485, 00031977, 0800948B, MAX00062, MUM00646) | finden Sie hier | 1 | Details | 32,55 € | |||
| 18 |
MU980912 00044160 |
Zugfeder | 220-280 | (00000482, 00044160, 4901209, MU980912, MU980934) | finden Sie hier | 1 | Details | 107,81 € | |||
| 19 |
MU981824 00044911 |
Keilriemen | 220-280 | (00044911, MU981824) | finden Sie hier | 5 | Details | 43,44 € | |||
| 20 |
00044456 00044456 |
Verschraubung | 220-280 | (00044456) | finden Sie hier | 1 | Details | 2,80 € | |||
| 21 |
00044448 00044448 |
Verschraubung | 220-280 | (00044448) | finden Sie hier | 1 | Details | 0,00 € | |||
| 22 |
00046762 00046762 |
Verschraubung | 220-280 | (00046762) | finden Sie hier | 1 | Details | 5,36 € | |||
| 23 |
MU623018 00043837 |
Getriebeentlüftung | 220-280 | (00001981, 00043837, 2403005337, 2403046005, MU623018) | finden Sie hier | 1 | Details | 15,11 € | |||
| 24 |
00039384 00039384 |
Hydraulikschlauch | 220-280 | (00039384) | finden Sie hier | 1 | Details | 40,58 € | |||
| 25 |
00044471 00044471 |
Überwurfmutter | 220-280 | (00044471) | finden Sie hier | 1 | Details | 0,00 € | |||
| 26 |
00044403 00044403 |
Verschlusskegel | 220-280 | (00044403) | finden Sie hier | 1 | Details | 0,00 € | |||
| 27 |
00044463 00044463 |
Verschraubung | 220-280 | (00044463) | finden Sie hier | 1 | Details | 2,98 € | |||
| 28 |
00046446 00046446 |
Hydraulikrohr | 220-280 | (00046446) | finden Sie hier | 1 | Details | 109,48 € | |||
| 29 |
00045924 00045924 |
Verschlußschraube | 220-280 | (00045924) | finden Sie hier | 1 | Details | 2,32 € | |||
| 30 |
00044413 00044413 |
Verschraubung | 220-280 | (00044413) | finden Sie hier | 1 | Details | 0,00 € | |||
| 31 |
MU980109 00043709 |
Schraube | 220-280 | (00043709, 6031267, MU980109, MU980113) | finden Sie hier | 2 | Details | 1,07 € | |||
| 32 |
MU980322 00043426 |
Schraube | 220-280 | (00043426, MU980322) | finden Sie hier | 4 | Details | 1,07 € | |||
| 33 |
MU981185 00043383 |
Schraube | 220-280 | (00043383, MU981185) | finden Sie hier | 4 | Details | 2,02 € | |||
| 34 |
MU980329 00043496 |
Schraube | 220-280 | (00043496, MU980329) | finden Sie hier | 4 | Details | 1,43 € | |||
| 35 |
MU980412 00043651 |
Schraube | 220-280 | (00043651, MU980412) | finden Sie hier | 8 | Details | 1,49 € | |||
| 36 |
MU980431 00043526 |
Schraube | 220-280 | (00043526, MU980431) | finden Sie hier | 8 | Details | 2,32 € | |||
| 37 |
MU0099999 00043249 |
Scheibe | 220-280 | (00043249, MU0099999, MU980102) | finden Sie hier | 4 | Details | 0,12 € | |||
| 38 |
MU980302 00043233 |
Scheibe | 220-280 | (00043233, MU0099997, MU980302) | finden Sie hier | 12 | Details | 0,36 € | |||
| 39 |
MU980402 00043235 |
Scheibe | 220-280 | (00043235, MU0099996, MU980402) | finden Sie hier | 17 | Details | 0,42 € | |||
| 40 |
MUNL0012 00043194 |
Scheibe | 220-280 | (00001082, 00043194, MUNL0012) | finden Sie hier | 4 | Details | 2,38 € | |||
| 41 |
MUNSKL16 00043769 |
Scheibe | 220-280 | (00012352, 00043769, 99000000666, MUNSKL16) | finden Sie hier | 8 | Details | 1,90 € | |||
| 42 |
MU0099961 00043191 |
Mutter | 220-280 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 2 | Details | 0,42 € | |||
| 43 |
MU980301 00043178 |
Mutter | 220-280 | (00043178, MU0099957, MU980301) | finden Sie hier | 8 | Details | 0,42 € | |||
| 44 |
MU980400 00043159 |
Mutter | 220-280 | (00043159, MU0099964, MU980400) | finden Sie hier | 2 | Details | 1,13 € | |||
| 45 |
MU980401 00043180 |
Mutter | 220-280 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 8 | Details | 1,19 € |
