Explosionszeichnung

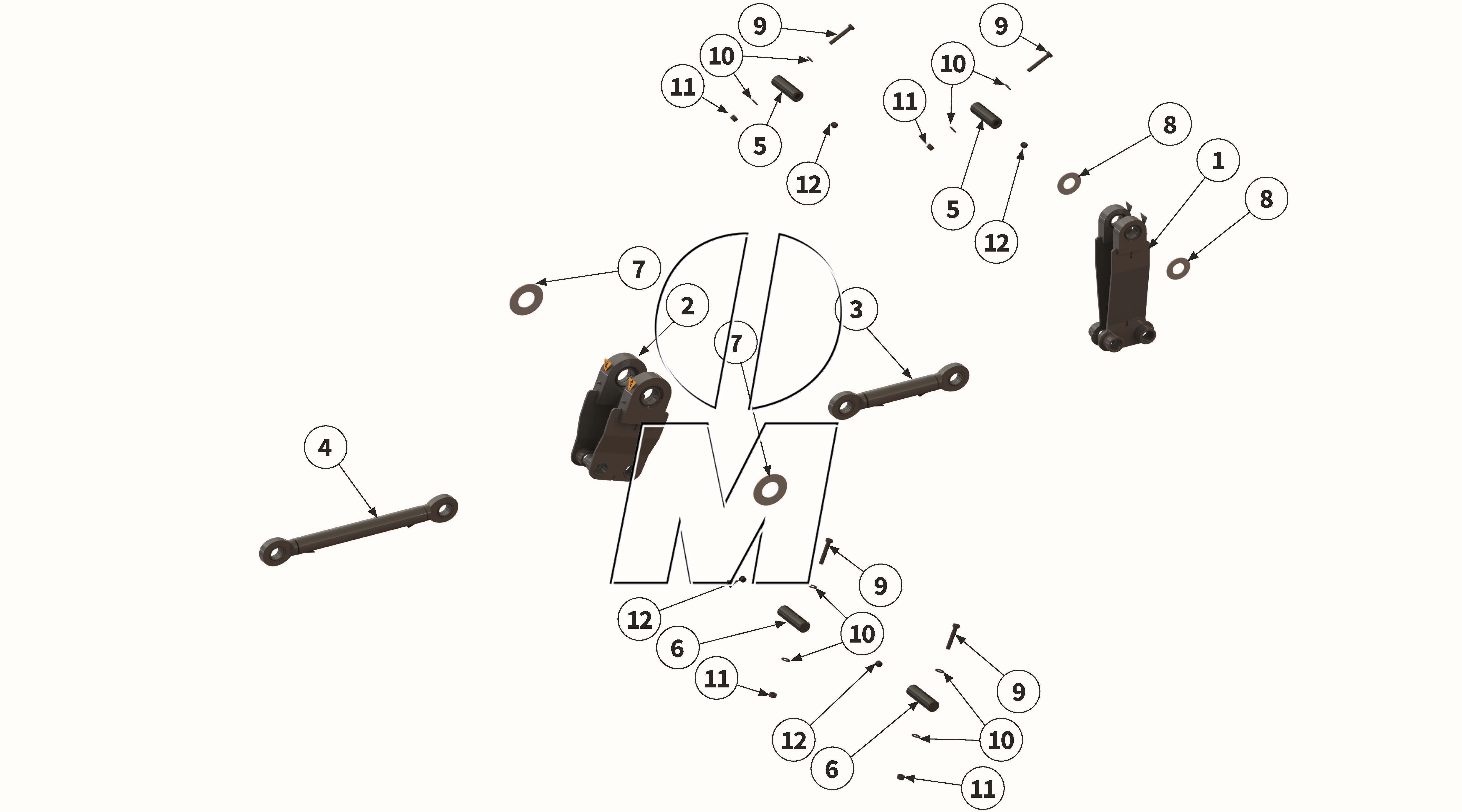

Zeichnung 07: Kniehebel (P_MSP_ET_25_WEL)

Zurück

Zeichnung 07: Kniehebel
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	00038421 00038421	Kniehebel	220-280	(00038421)	finden Sie hier	1	Details	646,65 €
2	00038419 00038419	Kniehebel	220-280	(00038419)	finden Sie hier	1	Details	724,71 €
3	00038284 00038284	Koppelstange	220-280	(00038284)	finden Sie hier	1	Details	270,73 €
4	00040571 00040571	Koppelstange	220-280	(00040571)	finden Sie hier	1	Details	255,85 €
5	00038302 00038302	Bolzen	220-280	(00038302)	finden Sie hier	2	Details	0,00 €
6	00038425 00038425	Bolzen	220-280	(00038425)	finden Sie hier	2	Details	247,52 €
7	00042625 00042625	Anlaufscheibe	220-280	(00042625)	finden Sie hier	2	Details	9,76 €
8	00046099 00046099	Anlaufscheibe	220-280	(00046099)	finden Sie hier	2	Details	9,40 €
9	MU980337 00043501	Schraube	220-280	(00043501, MU980337)	finden Sie hier	4	Details	1,84 €
10	MU980302 00043233	Scheibe	220-280	(00043233, MU0099997, MU980302)	finden Sie hier	8	Details	0,36 €
11	MU980301 00043178	Mutter	220-280	(00043178, MU0099957, MU980301)	finden Sie hier	4	Details	0,42 €
12	00035563 00035563	Verschlussstopfen	220-280	(00035563, 50686)	finden Sie hier	4	Details	0,42 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
