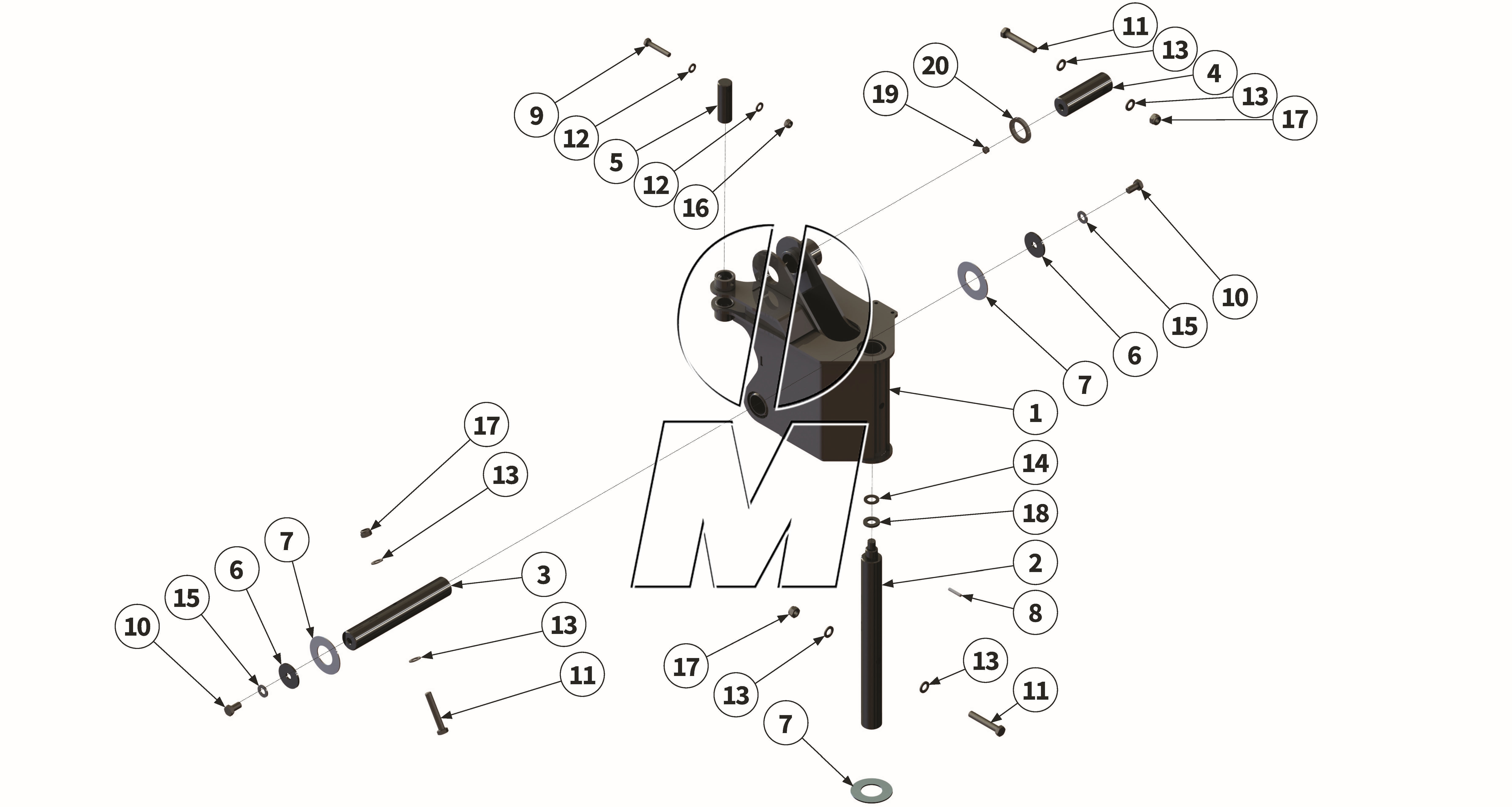

Explosionszeichnung
Zeichnung 05: Gelenkarm (P_MSP_ET_25_WEL)
Zeichnung 05: Gelenkarm
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00039890 00039890 |
Gelenkarm | 220-280 | (00039890) | finden Sie hier | 1 | Details | 1.892,10 € | ||
| 2 |
00045575 00045575 |
Bolzen | 220-280 | (00045575) | finden Sie hier | 1 | Details | 306,13 € | ||
| 3 |
00038326 00038326 |
Bolzen | 220-280 | (00038326) | finden Sie hier | 1 | Details | 225,45 € | ||
| 4 |
00038325 00038325 |
Bolzen | 220-280 | (00038325) | finden Sie hier | 1 | Details | 157,08 € | ||
| 5 |
00038302 00038302 |
Bolzen | 220-280 | (00038302) | finden Sie hier | 1 | Details | 0,00 € | ||
| 6 |
00040398 00040398 |
Blech | 220-280 | (00040398) | finden Sie hier | 2 | Details | 0,00 € | ||
| 7 |
00042625 00042625 |
Anlaufscheibe | 220-280 | (00042625) | finden Sie hier | 3 | Details | 9,76 € | ||
| 8 |
MU981809 00043791 |
Spannhülse | 220-280 | (00043791, MU981809) | finden Sie hier | 1 | Details | 1,01 € | ||
| 9 |
MU980337 00043501 |
Schraube | 220-280 | (00043501, MU980337) | finden Sie hier | 1 | Details | 1,84 € | ||
| 10 |
MU980414 00043649 |
Schraube | 220-280 | (00043649, MU980414) | finden Sie hier | 2 | Details | 1,25 € | ||
| 11 |
MU981095 00043535 |
Schraube | 220-280 | (00043535, MU980433, MU981095) | finden Sie hier | 3 | Details | 2,86 € | ||
| 12 |
MU980302 00043233 |
Scheibe | 220-280 | (00043233, MU0099997, MU980302) | finden Sie hier | 2 | Details | 0,36 € | ||
| 13 |
MU980402 00043235 |
Scheibe | 220-280 | (00043235, MU0099996, MU980402) | finden Sie hier | 6 | Details | 0,42 € | ||
| 14 |
MU980505 00043237 |
Scheibe | 220-280 | (00043237, MU980505) | finden Sie hier | 1 | Details | 1,01 € | ||
| 15 |
MUNSKL16 00043769 |
Scheibe | 220-280 | (00012352, 00043769, 99000000666, MUNSKL16) | finden Sie hier | 2 | Details | 1,90 € | ||
| 16 |
MU980301 00043178 |
Mutter | 220-280 | (00043178, MU0099957, MU980301) | finden Sie hier | 1 | Details | 0,42 € | ||
| 17 |
MU980401 00043180 |
Mutter | 220-280 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 3 | Details | 1,19 € | ||
| 18 |
00047109 00047109 |
Scheibe | 220-280 | (00047109) | finden Sie hier | 1 | Details | 17,73 € | ||
| 19 |
00035563 00035563 |
Verschlussstopfen | 220-280 | (00035563, 50686) | finden Sie hier | 1 | Details | 0,42 € | ||
| 20 |
00051500 00051500 |
Distanzscheibe | 220-280 | (00051500) | finden Sie hier | 1 | Details | 0,00 € |
