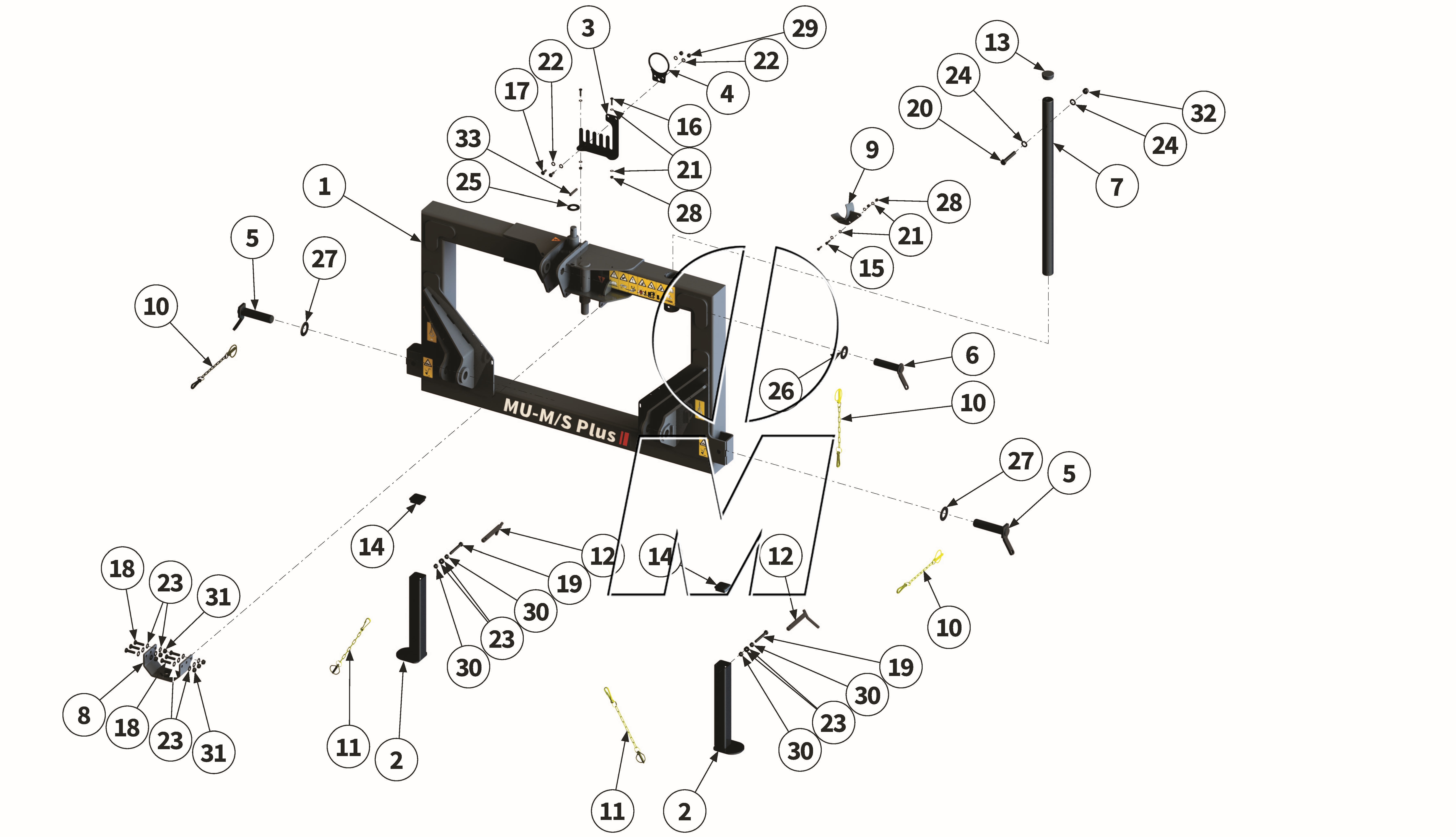

Explosionszeichnung
Zeichnung 03: Anbaubock (P_MSP_ET_25_WEL)
Zeichnung 03: Anbaubock
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00051511 00051511 |
Anbaubock | 220-280 | (00051511) | finden Sie hier | 1 | Details | 3.062,41 € | ||
| 2 |
00047072 00047072 |
Abstellstütze | 220-280 | (00047072) | finden Sie hier | 2 | Details | 245,79 € | ||
| 3 |
00041688 00041688 |
Schlauchführung | 220-280 | (00041688) | finden Sie hier | 1 | Details | 67,89 € | ||
| 4 |
00012057 00012057 |
Schlauchführung | 220-280 | (00012057) | finden Sie hier | 1 | Details | 86,33 € | ||
| 5 |
00033647 00033647 |
Bolzen | 220-280 | (00033647) | finden Sie hier | 2 | Details | 51,77 € | ||
| 6 |
00033656 00033656 |
Bolzen | 220-280 | (00033656) | finden Sie hier | 1 | Details | 23,32 € | ||
| 7 |
00038346 00038346 |
Bolzen | 220-280 | (00038346) | finden Sie hier | 1 | Details | 386,63 € | ||
| 8 |
00051516 00051516 |
Halter | 220-280 | (00051516) | finden Sie hier | 1 | Details | 141,49 € | ||
| 9 |
00042816 00042816 |
Gelenkwellenhalter | 220-280 | (00042816) | finden Sie hier | 1 | Details | 0,00 € | ||
| 10 |
MU2500108 00044561 |
Sicherungselement | 220-280 | (00044561, 2500108, MU2500108) | finden Sie hier | 3 | Details | 17,73 € | ||
| 11 |
MU2500105 00044559 |
Sicherungselement | 220-280 | (00044559, 2500105, MU2500105) | finden Sie hier | 2 | Details | 15,29 € | ||
| 12 |
00031263 00031263 |
Bolzen | 220-280 | (00031263) | finden Sie hier | 2 | Details | 19,46 € | ||
| 13 |
00046994 00046994 |
Verschlussstopfen | 220-280 | (00046994) | finden Sie hier | 1 | Details | 6,43 € | ||
| 14 |
00041414 00041414 |
Verschlussstopfen | 220-280 | (00041414) | finden Sie hier | 2 | Details | 4,40 € | ||
| 15 |
MU980109 00043709 |
Schraube | 220-280 | (00043709, 6031267, MU980109, MU980113) | finden Sie hier | 2 | Details | 1,07 € | ||
| 16 |
MU0099908 00043710 |
Schraube | 220-280 | (00043710, MU0099908) | finden Sie hier | 2 | Details | 1,07 € | ||
| 17 |
MU980208 00043601 |
Schraube | 220-280 | (00043601, MU0099974, MU623016, MU980208) | finden Sie hier | 2 | Details | 1,07 € | ||
| 18 |
MU981080 00043495 |
Schraube | 220-280 | (00043495, MU981080) | finden Sie hier | 6 | Details | 1,43 € | ||
| 19 |
MU980319 00043505 |
Schraube | 220-280 | (00043505, MU980319) | finden Sie hier | 2 | Details | 2,08 € | ||
| 20 |
MU981095 00043535 |
Schraube | 220-280 | (00043535, MU980433, MU981095) | finden Sie hier | 1 | Details | 2,86 € | ||
| 21 |
MU0099999 00043249 |
Scheibe | 220-280 | (00043249, MU0099999, MU980102) | finden Sie hier | 8 | Details | 0,12 € | ||
| 22 |
MU980202 00043232 |
Scheibe | 220-280 | (00001223, 00043232, MU980202) | finden Sie hier | 4 | Details | 0,36 € | ||
| 23 |
MU980302 00043233 |
Scheibe | 220-280 | (00043233, MU0099997, MU980302) | finden Sie hier | 16 | Details | 0,36 € | ||
| 24 |
MU980402 00043235 |
Scheibe | 220-280 | (00043235, MU0099996, MU980402) | finden Sie hier | 2 | Details | 0,42 € | ||
| 25 |
MU980510 00043243 |
Scheibe | 220-280 | (00043243, MU980510) | finden Sie hier | 1 | Details | 1,96 € | ||
| 26 |
00051518 00051518 |
Scheibe | 220-280 | (00051518) | finden Sie hier | 1 | Details | 0,00 € | ||
| 27 |
00043244 00043244 |
Scheibe | 220-280 | (00043244, ISO 7089, DIN125) | finden Sie hier | 2 | Details | 5,24 € | ||
| 28 |
MU0099961 00043191 |
Mutter | 220-280 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 4 | Details | 0,42 € | ||
| 29 |
MU0099960 00043177 |
Mutter | 220-280 | (00043177, MU0099960) | finden Sie hier | 2 | Details | 0,42 € | ||
| 30 |
MU980300 00043158 |
Mutter | 220-280 | (00043158, MU0099932, MU980300) | finden Sie hier | 4 | Details | 0,42 € | ||
| 31 |
MU980301 00043178 |
Mutter | 220-280 | (00043178, MU0099957, MU980301) | finden Sie hier | 6 | Details | 0,42 € | ||
| 32 |
MU980401 00043180 |
Mutter | 220-280 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 1 | Details | 1,19 € | ||
| 33 |
00043780 00043780 |
Spannhülse | 220-280 | (00043780, MU981853) | finden Sie hier | 1 | Details | 1,37 € |
