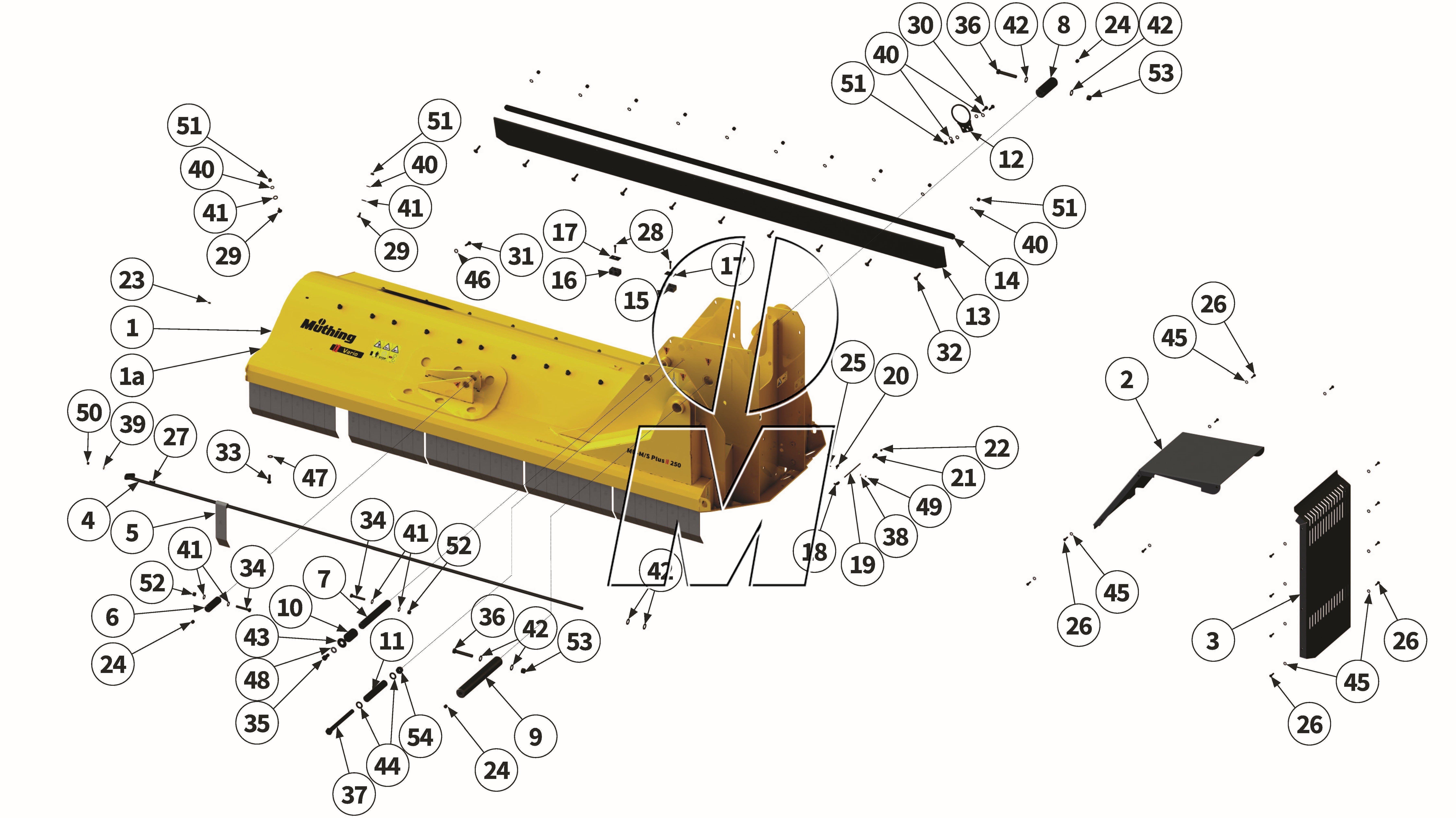

Explosionszeichnung
Zeichnung 01: Gehäuse (P_MSP_ET_25_WEL)
Zeichnung 01: Gehäuse
Modell: MU-M-S-PLUS Vario
Ab Serie: 2025
Ausgabe: 2025-10
Bestellcode: P_MSP_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00044809 00044809 |
Gehäuse | 220 | (00044809) | finden Sie hier | 1 | Details | 5.369,28 € | |||
| 1 |
00044772 00044772 |
Gehäuse | 250 | (00044772) | finden Sie hier | 1 | Details | 5.569,20 € | |||
| 1 |
00043023 00043023 |
Gehäuse | 280 | (00043023) | finden Sie hier | 1 | Details | 5.658,45 € | |||
| 1-a |
00049757 00049757 |
Gehäuse schwarz | 280 | (00049757) | finden Sie hier | 1 | Details | 5.658,45 € | |||
| 2 |
00043028 00043028 |
Schutzabdeckung | 220-280 | (00043028) | finden Sie hier | 1 | Details | 355,22 € | |||
| 3 |
00043025 00043025 |
Schutzabdeckung | 220-280 | (00043025) | finden Sie hier | 1 | Details | 339,15 € | |||
| 4 |
MU000195 00005638 |
Pendelwelle | 220 | (00005638, 2200186999, MU000195) | finden Sie hier | 1 | Details | 93,53 € | |||
| 4 |
MU000133 00005636 |
Pendelwelle | 250 | (00005636, 2200187799, MU000133) | finden Sie hier | 1 | Details | 87,64 € | |||
| 4 |
00005634 00005634 |
Pendelwelle | 280 | (00005634) | finden Sie hier | 1 | Details | 226,10 € | |||
| 5 |
MAX00098-1 00000702 |
Pendelschutzklappe | 220 | (00000702, MAX00098, MAX000981) | finden Sie hier | 36 | Details | 10,12 € | |||
| 5 |
MAX00098-1 00000702 |
Pendelschutzklappe | 250 | (00000702, MAX00098, MAX000981) | finden Sie hier | 41 | Details | 10,12 € | |||
| 5 |
MAX00098-1 00000702 |
Pendelschutzklappe | 280 | (00000702, MAX00098, MAX000981) | finden Sie hier | 46 | Details | 10,12 € | |||
| 6 |
00038302 00038302 |
Bolzen | 220-280 | (00038302) | finden Sie hier | 1 | Details | 0,00 € | |||
| 7 |
00038303 00038303 |
Bolzen | 220-280 | (00038303) | finden Sie hier | 1 | Details | 136,73 € | |||
| 8 |
00038324 00038324 |
Bolzen | 220-280 | (00038324) | finden Sie hier | 1 | Details | 254,66 € | |||
| 9 |
00038322 00038322 |
Bolzen | 220-280 | (00038322) | finden Sie hier | 1 | Details | 348,19 € | |||
| 10 |
00034616 00034616 |
Rundrohr | 220-280 | (00034616) | finden Sie hier | 1 | Details | 33,62 € | |||
| 11 |
00040444 00040444 |
Rundrohr | 220-280 | (00040444) | finden Sie hier | 1 | Details | 0,00 € | |||
| 12 |
00012057 00012057 |
Schlauchführung | 220-280 | (00012057) | finden Sie hier | 1 | Details | 86,33 € | |||
| 13 |
00044816 00044816 |
Schutzgummi | 220 | (00044816) | finden Sie hier | 1 | Details | 82,71 € | |||
| 13 |
00038133 00038133 |
Schutzgummi | 250 | (00038133) | finden Sie hier | 1 | Details | 92,88 € | |||
| 13 |
00031827 00031827 |
Schutzgummi | 280 | (00031827) | finden Sie hier | 1 | Details | 100,79 € | |||
| 14 |
MU0912061 00044819 |
Klemmleiste | 220 | (00044819, 0912061, MU0912061) | finden Sie hier | 1 | Details | 119,60 € | |||
| 14 |
00038138 00038138 |
Klemmleiste | 250 | (00038138) | finden Sie hier | 1 | Details | 0,00 € | |||
| 14 |
MU0910503 00031819 |
Klemmleiste | 280 | (00031819, MU0910503) | finden Sie hier | 1 | Details | 137,39 € | |||
| 15 |
00047568 00047568 |
Schellenkörper | 220-280 | (00047568) | finden Sie hier | 1 | Details | 4,28 € | |||
| 16 |
00047566 00047566 |
Schellenkörper | 220-280 | (00047566) | finden Sie hier | 1 | Details | 3,09 € | |||
| 17 |
00002475 00002475 |
Deckplatte | 220-280 | (00002475) | finden Sie hier | 2 | Details | 1,37 € | |||
| 18 |
MULI0006 00044550 |
Verschraubung | 220-280 | (00002259, 00044550, MULI0006) | finden Sie hier | 1 | Details | 20,29 € | |||
| 19 |
MULI0005 00044936 |
Schmierleitung | 220-280 | Bedarfsmenge | (00044936, 504360412, MULI0005) | finden Sie hier | 1 | Details |
9,16 €
9,16 €*
(9,16 € / 1 Meter) |
||
| 20 |
MUMG0005 00044539 |
Schelle | 220-280 | (00044539, MUMG0005) | finden Sie hier | 1 | Details | 3,45 € | |||
| 21 |
MULI0003 00044549 |
Verschraubung | 220-280 | (00001143, 00044549, MULI0003) | finden Sie hier | 1 | Details | 48,91 € | |||
| 22 |
00043303 00043303 |
Schmiernippel | 220-280 | (00043303) | finden Sie hier | 1 | Details | 0,18 € | |||
| 23 |
MU980700 00043301 |
Schmiernippel | 220-280 | (00043301) | finden Sie hier | 1 | Details | 0,36 € | |||
| 24 |
00035563 00035563 |
Verschlussstopfen | 220-280 | (00035563, 50686) | finden Sie hier | 3 | Details | 0,42 € | |||
| 25 |
00043685 00043685 |
Schraube | 220-280 | (00043685, MU980001) | finden Sie hier | 1 | Details | 0,36 € | |||
| 26 |
MU980109 00043709 |
Schraube | 220-280 | (00043709, 6031267, MU980109, MU980113) | finden Sie hier | 14 | Details | 1,07 € | |||
| 27 |
MU0099988 00043355 |
Schraube | 220-280 | (00000910, 00043355, MU0099988, MU980106) | finden Sie hier | 1 | Details | 1,19 € | |||
| 28 |
MU981425 00043586 |
Schraube | 220-280 | (00043586, 2404002075, MU981425) | finden Sie hier | 2 | Details | 0,95 € | |||
| 29 |
MU980206 00043324 |
Schraube | 220 | (00043324, MU980206) | finden Sie hier | 22 | Details | 1,13 € | |||
| 29 |
MU980206 00043324 |
Schraube | 250 | (00043324, MU980206) | finden Sie hier | 26 | Details | 1,13 € | |||
| 29 |
MU980206 00043324 |
Schraube | 280 | (00043324, MU980206) | finden Sie hier | 27 | Details | 1,13 € | |||
| 30 |
MU980205 00043602 |
Schraube | 220-280 | (00043602, MU0099971, MU980205) | finden Sie hier | 2 | Details | 1,07 € | |||
| 31 |
MU980222 00043603 |
Schraube | 220 | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 13 | Details | 1,19 € | |||
| 31 |
MU980222 00043603 |
Schraube | 250 | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 15 | Details | 1,19 € | |||
| 31 |
MU980222 00043603 |
Schraube | 280 | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 16 | Details | 1,19 € | |||
| 32 |
MU980250 00043325 |
Schraube | 220 | (00043325, MU980250) | finden Sie hier | 9 | Details | 1,61 € | |||
| 32 |
MU980250 00043325 |
Schraube | 250 | (00043325, MU980250) | finden Sie hier | 10 | Details | 1,61 € | |||
| 32 |
MU980250 00043325 |
Schraube | 280 | (00043325, MU980250) | finden Sie hier | 11 | Details | 1,61 € | |||
| 33 |
MU980311 00043621 |
Schraube | 220 | (00043621, MU0099931, MU980311) | finden Sie hier | 12 | Details | 1,19 € | |||
| 33 |
MU980311 00043621 |
Schraube | 250+280 | (00043621, MU0099931, MU980311) | finden Sie hier | 14 | Details | 1,19 € | |||
| 34 |
MU980337 00043501 |
Schraube | 220-280 | (00043501, MU980337) | finden Sie hier | 2 | Details | 1,84 € | |||
| 35 |
MU980414 00043649 |
Schraube | 220-280 | (00043649, MU980414) | finden Sie hier | 1 | Details | 1,25 € | |||
| 36 |
MU981095 00043535 |
Schraube | 220-280 | (00043535, MU980433, MU981095) | finden Sie hier | 2 | Details | 2,86 € | |||
| 37 |
MU980527 00043667 |
Schraube | 220-280 | (00043667, MU980527) | finden Sie hier | 1 | Details | 28,08 € | |||
| 38 |
00043247 00043247 |
Scheibe | 220-280 | (00043247, MU980006) | finden Sie hier | 2 | Details | 0,12 € | |||
| 39 |
MU0099999 00043249 |
Scheibe | 220-280 | (00043249, MU0099999, MU980102) | finden Sie hier | 1 | Details | 0,12 € | |||
| 40 |
MU980202 00043232 |
Scheibe | 220 | (00001223, 00043232, MU980202) | finden Sie hier | 36 | Details | 0,36 € | |||
| 40 |
MU980202 00043232 |
Scheibe | 250 | (00001223, 00043232, MU980202) | finden Sie hier | 40 | Details | 0,36 € | |||
| 40 |
MU980202 00043232 |
Scheibe | 280 | (00001223, 00043232, MU980202) | finden Sie hier | 41 | Details | 0,36 € | |||
| 41 |
MU980302 00043233 |
Scheibe | 220 | (00043233, MU0099997, MU980302) | finden Sie hier | 26 | Details | 0,36 € | |||
| 41 |
MU980302 00043233 |
Scheibe | 250+280 | (00043233, MU0099997, MU980302) | finden Sie hier | 31 | Details | 0,36 € | |||
| 42 |
MU980402 00043235 |
Scheibe | 220-280 | (00043235, MU0099996, MU980402) | finden Sie hier | 6 | Details | 0,42 € | |||
| 43 |
00043283 00043283 |
Scheibe | 220-280 | (00043283, MU980403) | finden Sie hier | 1 | Details | 1,01 € | |||
| 44 |
MU980505 00043237 |
Scheibe | 220-280 | (00043237, MU980505) | finden Sie hier | 2 | Details | 1,01 € | |||
| 45 |
MUNSKL08 00043771 |
Scheibe | 220-280 | (00012354, 00043771, MUNSKL08) | finden Sie hier | 14 | Details | 1,07 € | |||
| 46 |
MUNSKL10 00043766 |
Scheibe | 220 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 13 | Details | 1,07 € | |||
| 46 |
MUNSKL10 00043766 |
Scheibe | 250 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 15 | Details | 1,07 € | |||
| 46 |
MUNSKL10 00043766 |
Scheibe | 280 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 16 | Details | 1,07 € | |||
| 47 |
MUNSKL12 00043767 |
Scheibe | 220 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 12 | Details | 1,01 € | |||
| 47 |
MUNSKL12 00043767 |
Scheibe | 250+280 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 14 | Details | 1,01 € | |||
| 48 |
MUNSKL16 00043769 |
Scheibe | 220-280 | (00012352, 00043769, 99000000666, MUNSKL16) | finden Sie hier | 1 | Details | 1,90 € | |||
| 49 |
00043189 00043189 |
Mutter | 220-280 | (00043189, MU980009) | finden Sie hier | 1 | Details | 1,01 € | |||
| 50 |
MU0099961 00043191 |
Mutter | 220-280 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 1 | Details | 0,42 € | |||
| 51 |
MU0099960 00043177 |
Mutter | 220 | (00043177, MU0099960) | finden Sie hier | 34 | Details | 0,42 € | |||
| 51 |
MU0099960 00043177 |
Mutter | 250 | (00043177, MU0099960) | finden Sie hier | 38 | Details | 0,42 € | |||
| 51 |
MU0099960 00043177 |
Mutter | 280 | (00043177, MU0099960) | finden Sie hier | 39 | Details | 0,42 € | |||
| 52 |
MU980301 00043178 |
Mutter | 220-280 | (00043178, MU0099957, MU980301) | finden Sie hier | 2 | Details | 0,42 € | |||
| 53 |
MU980401 00043180 |
Mutter | 220-280 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 2 | Details | 1,19 € | |||
| 54 |
MU0099959 00043184 |
Mutter | 220-280 | (00043184, MU0099959, MU980506) | finden Sie hier | 1 | Details | 1,90 € |
