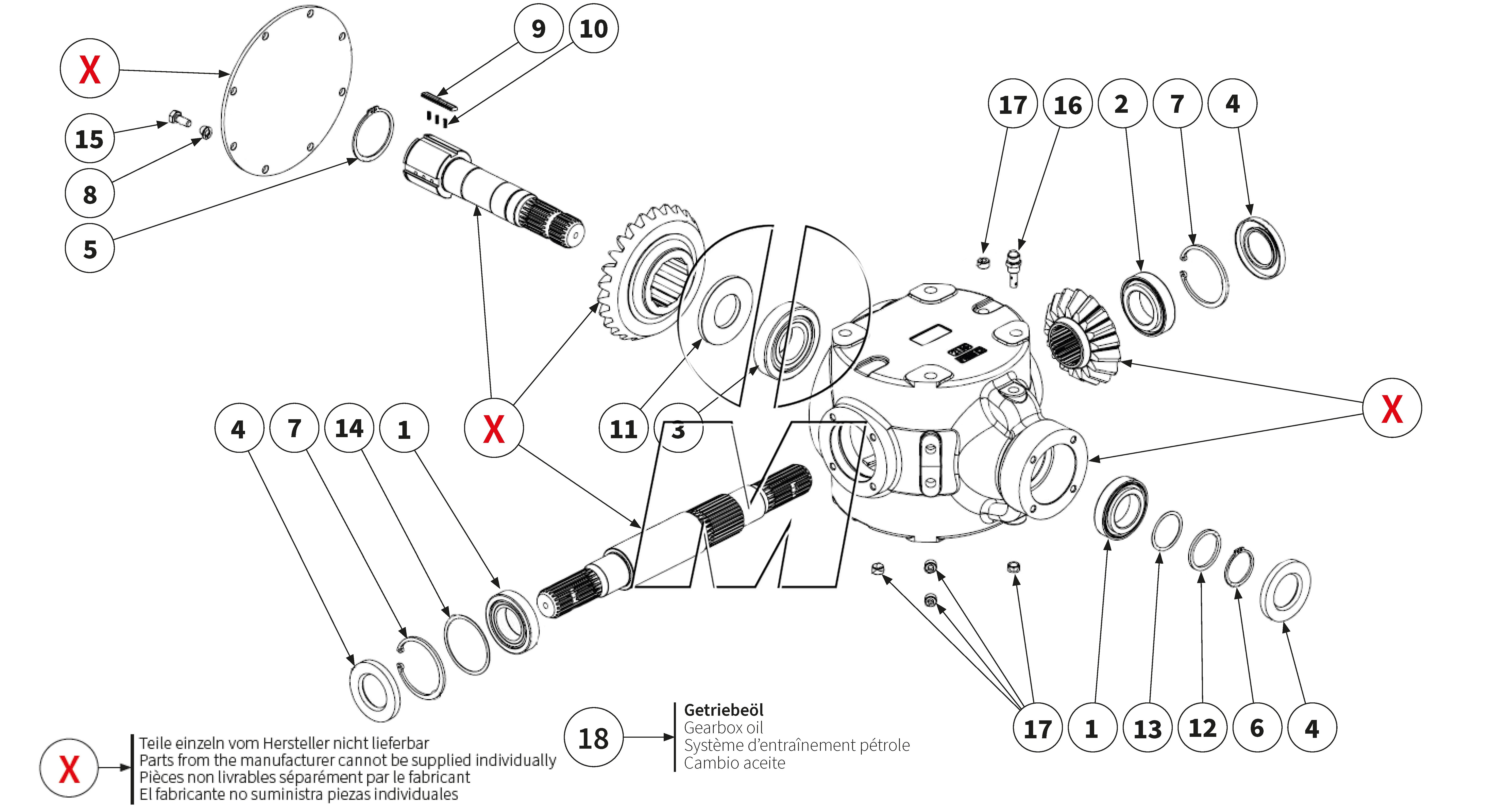

Explosionszeichnung

Zeichnung 24: Getriebe (P_MF_ET_24_WEL)

Zurück

Zeichnung 24: Getriebe
Modell: MU-M/F 600 Vario
Ab Serie: 2024
Ausgabe: 2025-03
Bestellcode: P_MF_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	MU981825 90981825	Kegelrollenlager	600		(MU981825)	finden Sie hier	2	Details	75,33 €
2	MU120009 90120009	Kegelrollenlager	600		(40506110, MU120009)	finden Sie hier	1	Details	138,04 €
3	MU981826 90981826	Wälzlager	600		(MU981826)	finden Sie hier	1	Details	109,24 €
4	MU981827 00043820	Wellendichtring	600		(00043820, 46008594, MU981827)	finden Sie hier	3	Details	33,74 €
5	MU981828 00043749	Außensicherungsring	600		(00043749, MU981828)	finden Sie hier	1	Details	3,81 €
6	MU981814 00043742	Sicherungsring	600		(00043742, 11000104, MU981814)	finden Sie hier	1	Details	4,46 €
7	MU981815 00043765	Sicherungsring	600		(00043765, 11000382, MU981815)	finden Sie hier	2	Details	13,74 €
8	MU0099924 90099924	Federring	600		(90099924)	finden Sie hier	8	Details	0,36 €
9	MU982801 90982801	Sperrklinke	600		(MU982801)	finden Sie hier	4	Details	13,27 €
10	MUS207005 40009672	Druckfeder	600		(MU981216, MU982802, MUS207005)	finden Sie hier	12	Details	13,69 €
11	MU982803 90982803	Distanzscheibe	600		(MU982803)	finden Sie hier	1	Details	144,82 €
12	MU982804 90982804	Distanzscheibe	600		(MU982804)	finden Sie hier	1	Details	45,58 €
13	MU982805 90982805	Distanzscheibe	600		(MU982805)	finden Sie hier	1	Details	32,37 €
14	MU980206 00043324	Schraube	600		(00043324, MU980206)	finden Sie hier	1	Details	1,13 €
15	MU980208 00043601	Schraube	600		(00043601, MU0099974, MU623016, MU980208)	finden Sie hier	8	Details	1,07 €
16	MU623018 00043837	Getriebeentlüftung	600		(00001981, 00043837, 2403005337, 2403046005, MU623018)	finden Sie hier	1	Details	15,11 €
17	MU623017 90623017	Ablasskontrollschraube	600		(MU310018, MU623017, MUR20210)	finden Sie hier	6	Details	6,01 €
18	MUSAE70W90VS 40008825	Getriebeöl	600	Bedarfsmenge	(MUSAE70W90VS)	finden Sie hier	4	Details	20,77 € 20,77 €* (20,77 € / 1 Liter)
