Explosionszeichnung

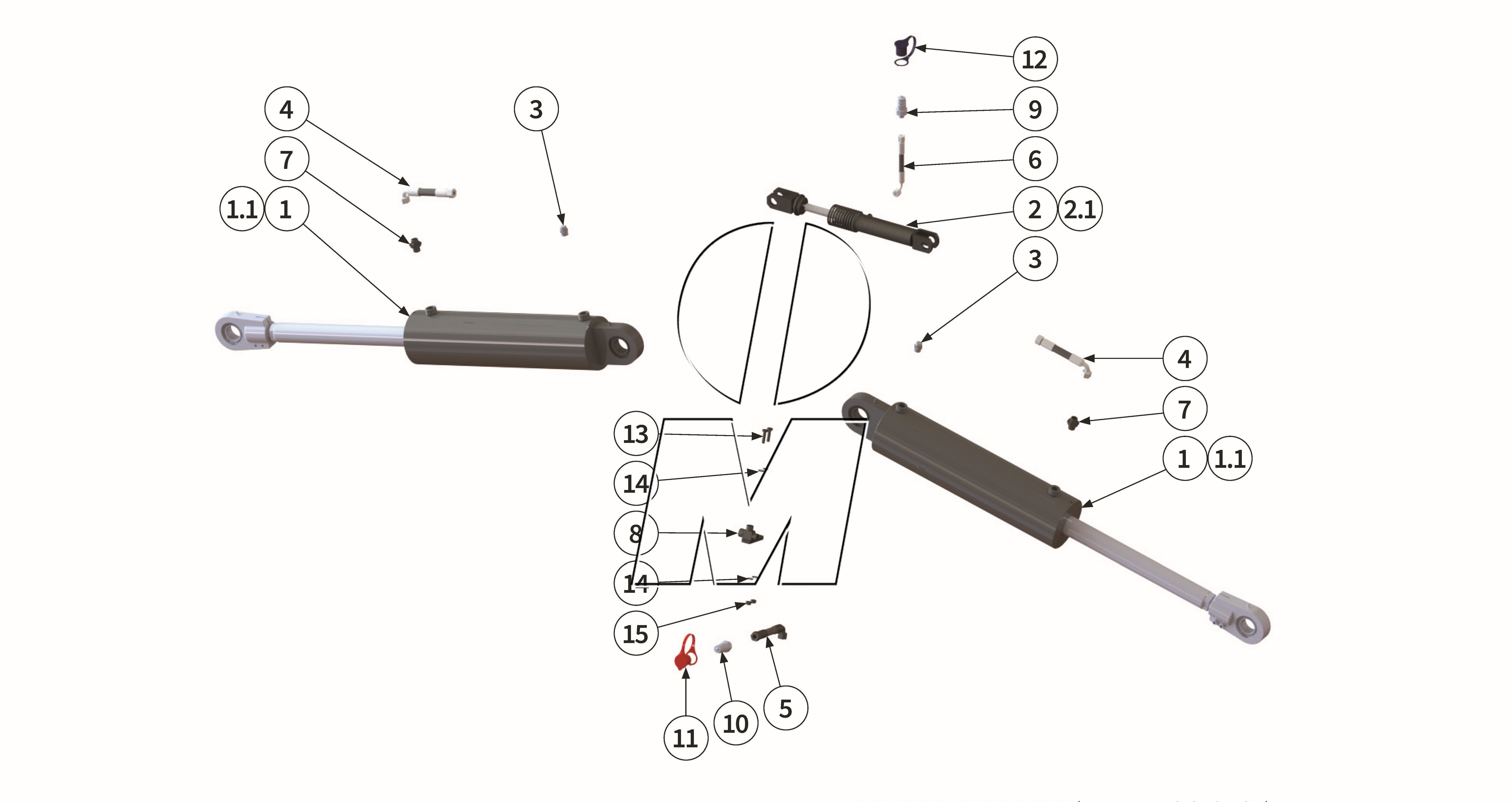

Zeichnung 10: Dreipunktbock Hydraulik (P_MF_ET_24_WEL)

Zurück

Zeichnung 10: Dreipunktbock Hydraulik
Modell: MU-M/F 600 Vario
Ab Serie: 2024
Ausgabe: 2025-03
Bestellcode: P_MF_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	MU0300288 00044934	Zylinder kpl.	600	(00044934, 0300347, MU0300288)	finden Sie hier	2	Details	1.957,07 €
1-1	MUDZ0016 90260016	Dichtsatz	600	(2400105, MUDZ0016)	finden Sie hier	2	Details	93,89 €
2	MU0300309 00044933	Hydraulikzylinder	600	(00044933)	finden Sie hier	1	Details	718,64 €
2-1	MUDZ0027 00044217	Dichtsatz	600	(00044217, DSZ03502003, MUDZ0027)	finden Sie hier	1	Details	84,13 €
3	MU5100174 00044398	Entlüftungsschraube	600	(00044398, MU5100174)	finden Sie hier	2	Details	33,80 €
4	MU6200098 00044364	Hydraulikschlauch kpl.	600	(00044364, MU6200098)	finden Sie hier	2	Details	92,23 €
5	MU6200247 00044363	Hydraulikschlauch kpl.	600	(00044363, MU6200247)	finden Sie hier	1	Details	109,12 €
6	MU6200426 00044367	Hydraulikschlauch kpl.	600	(00044367, MU6200426)	finden Sie hier	1	Details	103,11 €
7	00044461 00044461	Verschraubung	600	(00044461)	finden Sie hier	2	Details	0,00 €
8	00041221 00041221	Verschraubung	600	(00041221, 0004122102)	finden Sie hier	1	Details	0,00 €
9	00044210 00044210	Hydraulikstecker	600	(00044210, 00014323)	finden Sie hier	1	Details	7,20 €
10	00044211 00044211	Hydraulikstecker	600	(00044211)	finden Sie hier	1	Details	5,95 €
11	00044368 00044368	Staubschutzkappe	600	(00044368)	finden Sie hier	1	Details	1,07 €
12	379580 00044374	Staubschutzkappe	600	(00044374, 379580)	finden Sie hier	1	Details	1,13 €
13	MU0099908 00043710	Schraube	600	(00043710, MU0099908)	finden Sie hier	2	Details	1,07 €
14	MU0099999 00043249	Scheibe	600	(00043249, MU0099999, MU980102)	finden Sie hier	4	Details	0,12 €
15	MU0099961 00043191	Mutter	600	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	2	Details	0,42 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
