Explosionszeichnung

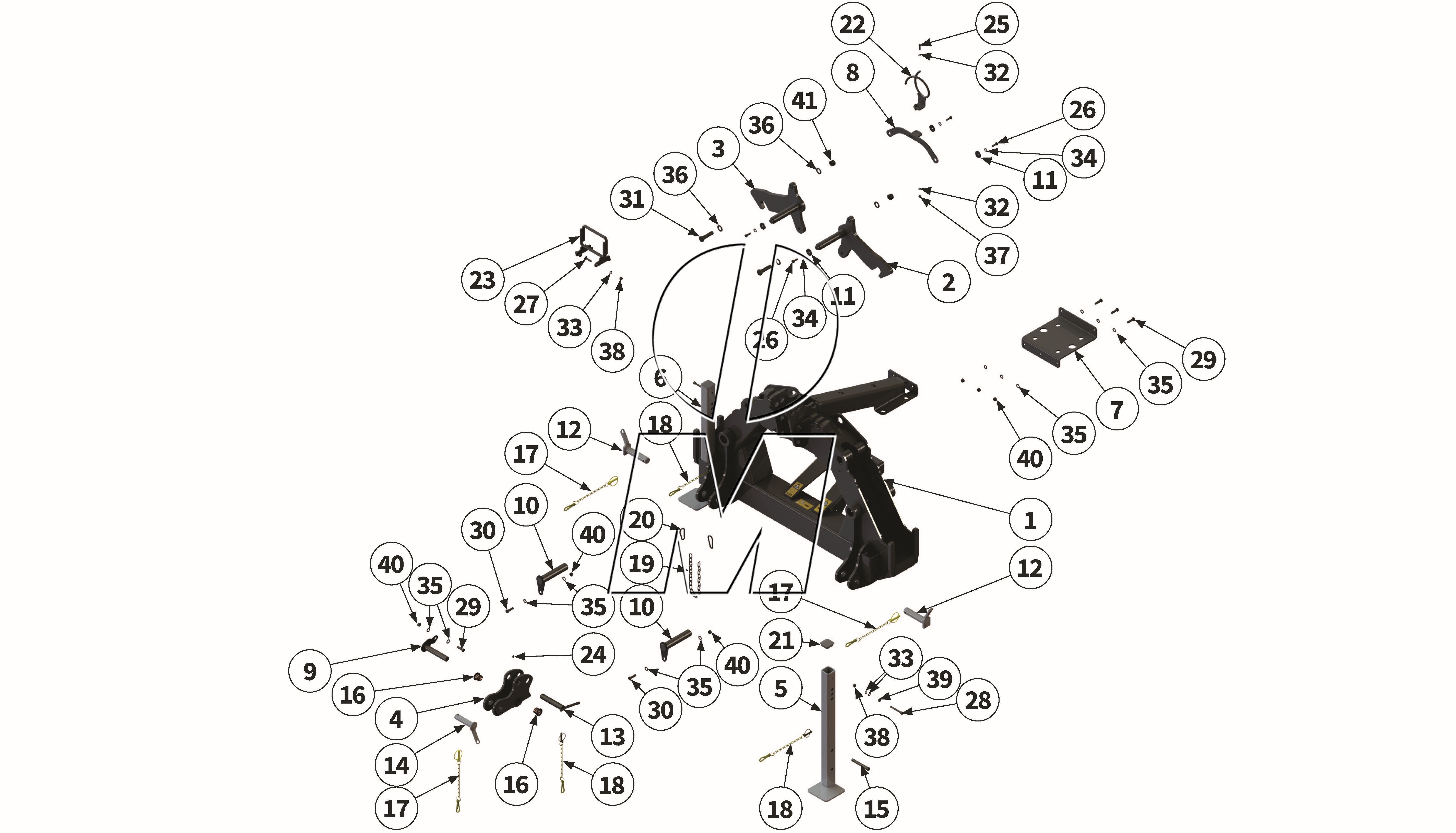

Zeichnung 06: Dreipunktbock (P_MF_ET_24_WEL)

Zurück

Zeichnung 06: Dreipunktbock
Modell: MU-M/F 600 Vario
Ab Serie: 2024
Ausgabe: 2025-03
Bestellcode: P_MF_ET_24_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	00049986 00049986	Dreipunktbock	600	(00049986)	finden Sie hier	1	Details	0,00 €
2	00032190 00032190	Fanghaken links	600	(00032190)	finden Sie hier	1	Details	0,00 €
3	00032191 00032191	Fanghaken rechts	600	(00032191)	finden Sie hier	1	Details	0,00 €
4	00041330 00041330	Oberlenkeraufnahme	600	(00041330, 0004133001)	finden Sie hier	1	Details	181,83 €
5	00049936 00049936	Abstellstütze links	600	(00049936)	finden Sie hier	1	Details	0,00 €
6	00049995 00049995	Abstellstütze rechts	600	(00049995)	finden Sie hier	1	Details	0,00 €
7	00040666 00040666	Blech	600	(00040666, MU0603827)	finden Sie hier	1	Details	117,33 €
8	00049922 00049922	Blech	600	(00049922)	finden Sie hier	1	Details	0,00 €
9	MU1200932 00041127	Bolzen	600	(00041127, MU1200932)	finden Sie hier	1	Details	100,50 €
10	MU1200939 00040698	Bolzen	600	(00040698)	finden Sie hier	2	Details	111,27 €
11	00040688 00040688	Scheibe	600	(00040688)	finden Sie hier	4	Details	0,00 €
12	00033647 00033647	Bolzen	600	(00033647)	finden Sie hier	2	Details	51,77 €
13	MU1200165 00044078	Bolzen	600	(00044078, MU1200165)	finden Sie hier	1	Details	50,28 €
14	00033656 00033656	Bolzen	600	(00033656)	finden Sie hier	1	Details	23,32 €
15	00030167 00030167	Oberlenkerbolzen	600	(00030167, MU1203388)	finden Sie hier	2	Details	10,35 €
16	MU4000026 00044185	Gleitlager	600	(00044185, 4094351, MU4000026)	finden Sie hier	2	Details	12,67 €
17	MU2500108 00044561	Sicherungselement	600	(00044561, 2500108, MU2500108)	finden Sie hier	3	Details	17,73 €
18	MU2500105 00044559	Sicherungselement	600	(00044559, 2500105, MU2500105)	finden Sie hier	3	Details	15,29 €
19	MUMG0011 00037934	Kette	600	(00037934, 4500253, MUMG0011)	finden Sie hier	1	Details	10,71 €
20	00044668 00044668	Karabinerhaken	600	(00044668, 2000025, MUMG0007)	finden Sie hier	2	Details	4,40 €
21	00041414 00041414	Verschlussstopfen	600	(00041414)	finden Sie hier	2	Details	4,40 €
22	00049913 00049913	Schlauchführung	600	(00049913)	finden Sie hier	1	Details	0,00 €
23	00049997 00049997	Schlauchführung	600	(00049997)	finden Sie hier	1	Details	0,00 €
24	MU980700 00043301	Schmiernippel	600	(00043301)	finden Sie hier	1	Details	0,36 €
25	MU0099908 00043710	Schraube	600	(00043710, MU0099908)	finden Sie hier	2	Details	1,07 €
26	MU980205 00043602	Schraube	600	(00043602, MU0099971, MU980205)	finden Sie hier	4	Details	1,07 €
27	MU980250 00043325	Schraube	600	(00043325, MU980250)	finden Sie hier	4	Details	1,61 €
28	MU980249 00043425	Schraube	600	(00043425, MU980249)	finden Sie hier	2	Details	1,37 €
29	MU981080 00043495	Schraube	600	(00043495, MU981080)	finden Sie hier	4	Details	1,43 €
30	MU980328 00043622	Schraube	600	(00043622, MU980321, MU980328)	finden Sie hier	2	Details	1,19 €
31	MU981115 00043563	Schraube	600	(00043563, MU3001999, MU981115)	finden Sie hier	2	Details	3,45 €
32	MU0099999 00043249	Scheibe	600	(00043249, MU0099999, MU980102)	finden Sie hier	4	Details	0,12 €
33	MU980202 00043232	Scheibe	600	(00001223, 00043232, MU980202)	finden Sie hier	8	Details	0,36 €
34	MUNSKL10 00043766	Scheibe	600	(00012350, 00043766, MUNSKL10)	finden Sie hier	4	Details	1,07 €
35	MU980302 00043233	Scheibe	600	(00043233, MU0099997, MU980302)	finden Sie hier	12	Details	0,36 €
36	MU980505 00043237	Scheibe	600	(00043237, MU980505)	finden Sie hier	4	Details	1,01 €
37	MU0099961 00043191	Mutter	600	(00043191, MU0099961, MU7T1018, MU980101)	finden Sie hier	2	Details	0,42 €
38	MU0099960 00043177	Mutter	600	(00043177, MU0099960)	finden Sie hier	6	Details	0,42 €
39	MU980200 00043157	Mutter	600	(00043157, MU0099914, MU980200)	finden Sie hier	2	Details	0,42 €
40	MU980301 00043178	Mutter	600	(00043178, MU0099957, MU980301)	finden Sie hier	6	Details	0,42 €
41	MU0099959 00043184	Mutter	600	(00043184, MU0099959, MU980506)	finden Sie hier	2	Details	1,90 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
