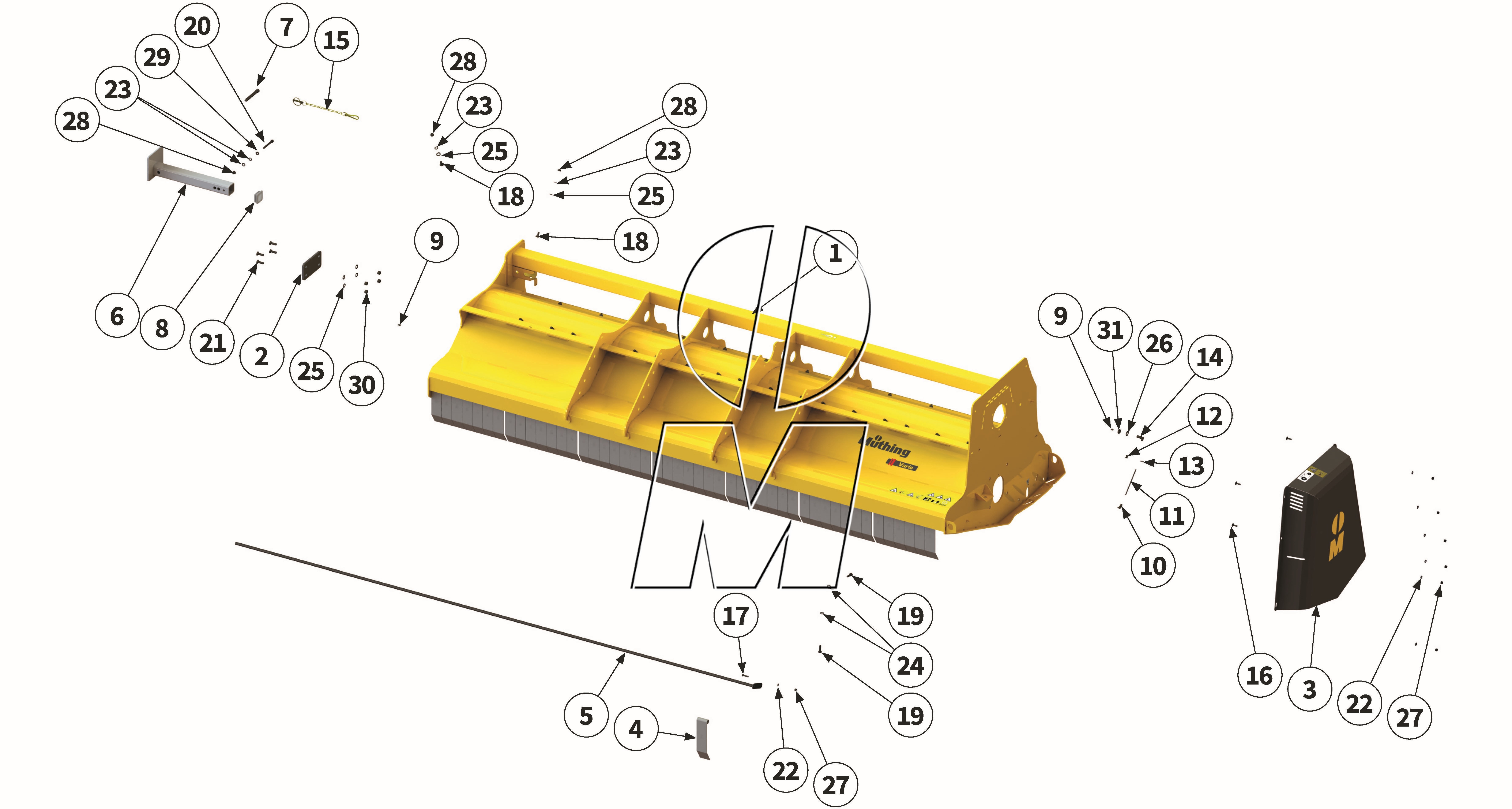

Explosionszeichnung
Zeichnung 01: Gehäuse links (P_MF_ET_24_WEL)
Zeichnung 01: Gehäuse links
Modell: MU-M/F 600 Vario
Ab Serie: 2024
Ausgabe: 2025-03
Bestellcode: P_MF_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00040845 00040845 |
Gehäuse links | 600 | (00040845, 0004084502) | finden Sie hier | 1 | Details | 0,00 € | |||
| 2 |
MU0904714 00040710 |
Distanzblech | 600 | (00040710,0904714,0904713,MU0904714) | finden Sie hier | 1 | Details | 115,19 € | |||
| 3 |
00049965 00049965 |
Schutzabdeckung | 600 | (00049965) | finden Sie hier | 1 | Details | 0,00 € | |||
| 4 |
MAX00098-1 00000702 |
Pendelschutzklappe | 600 | (00000702, MAX00098, MAX000981) | finden Sie hier | 49 | Details | 10,12 € | |||
| 5 |
00040721 00040721 |
Pendelwelle | 600 | (00040721, 0004072102) | finden Sie hier | 1 | Details | 98,77 € | |||
| 6 |
00049978 00049978 |
Stützfuß | 600 | (00049978) | finden Sie hier | 1 | Details | 0,00 € | |||
| 7 |
00030167 00030167 |
Oberlenkerbolzen | 600 | (00030167, MU1203388) | finden Sie hier | 1 | Details | 10,35 € | |||
| 8 |
00041414 00041414 |
Verschlussstopfen | 600 | (00041414) | finden Sie hier | 1 | Details | 4,40 € | |||
| 9 |
MU980700 00043301 |
Schmiernippel | 600 | (00043301) | finden Sie hier | 1 | Details | 0,36 € | |||
| 10 |
MULI0006 00044550 |
Verschraubung | 600 | (00002259, 00044550, MULI0006) | finden Sie hier | 1 | Details | 20,29 € | |||
| 11 |
MULI0005 00044936 |
Schmierleitung | 600 | Bedarfsmenge | (00044936, 504360412, MULI0005) | finden Sie hier | 1 | Details |
9,16 €
9,16 €*
(9,16 € / 1 Meter) |
||
| 12 |
MUMG0005 00044539 |
Schelle | 600 | (00044539, MUMG0005) | finden Sie hier | 1 | Details | 3,45 € | |||
| 13 |
00015087 00015087 |
Blindniet | 600 | (00015087, MUMG0004) | finden Sie hier | 1 | Details | 2,20 € | |||
| 14 |
00017522 00017522 |
Winkelverbinder | 600 | (00017522) | finden Sie hier | 1 | Details | 21,66 € | |||
| 15 |
MU2500105 00044559 |
Sicherungselement | 600 | (00044559, 2500105, MU2500105) | finden Sie hier | 1 | Details | 15,29 € | |||
| 16 |
MU0099988 00043355 |
Schraube | 600 | (00000910, 00043355, MU0099988, MU980106) | finden Sie hier | 3 | Details | 1,19 € | |||
| 17 |
MU0099908 00043710 |
Schraube | 600 | (00043710, MU0099908) | finden Sie hier | 1 | Details | 1,07 € | |||
| 18 |
00000903 00000903 |
Schraube | 600 | (00000903, MU980211) | finden Sie hier | 31 | Details | 1,49 € | |||
| 19 |
MU980222 00043603 |
Schraube | 600 | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 33 | Details | 1,19 € | |||
| 20 |
MU980249 00043425 |
Schraube | 600 | (00043425, MU980249) | finden Sie hier | 1 | Details | 1,37 € | |||
| 21 |
MU980339 00043382 |
Schraube | 600 | (00043382, MU980339) | finden Sie hier | 4 | Details | 1,49 € | |||
| 22 |
MU0099999 00043249 |
Scheibe | 600 | (00043249, MU0099999, MU980102) | finden Sie hier | 7 | Details | 0,12 € | |||
| 23 |
MU980202 00043232 |
Scheibe | 600 | (00001223, 00043232, MU980202) | finden Sie hier | 33 | Details | 0,36 € | |||
| 24 |
MUNSKL10 00043766 |
Scheibe | 600 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 33 | Details | 1,07 € | |||
| 25 |
MU980302 00043233 |
Scheibe | 600 | (00043233, MU0099997, MU980302) | finden Sie hier | 35 | Details | 0,36 € | |||
| 26 |
MU980502 00043234 |
Scheibe | 600 | (00043234, MU980502) | finden Sie hier | 1 | Details | 0,42 € | |||
| 27 |
MU0099961 00043191 |
Mutter | 600 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 7 | Details | 0,42 € | |||
| 28 |
MU0099960 00043177 |
Mutter | 600 | (00043177, MU0099960) | finden Sie hier | 32 | Details | 0,42 € | |||
| 29 |
00043169 00043169 |
Mutter | 600 | (00043169, MU981028) | finden Sie hier | 1 | Details | 0,95 € | |||
| 30 |
MU980301 00043178 |
Mutter | 600 | (00043178, MU0099957, MU980301) | finden Sie hier | 4 | Details | 0,42 € | |||
| 31 |
MU980521 00043172 |
Mutter | 600 | (00043172, MU980521) | finden Sie hier | 1 | Details | 1,37 € |
