Explosionszeichnung

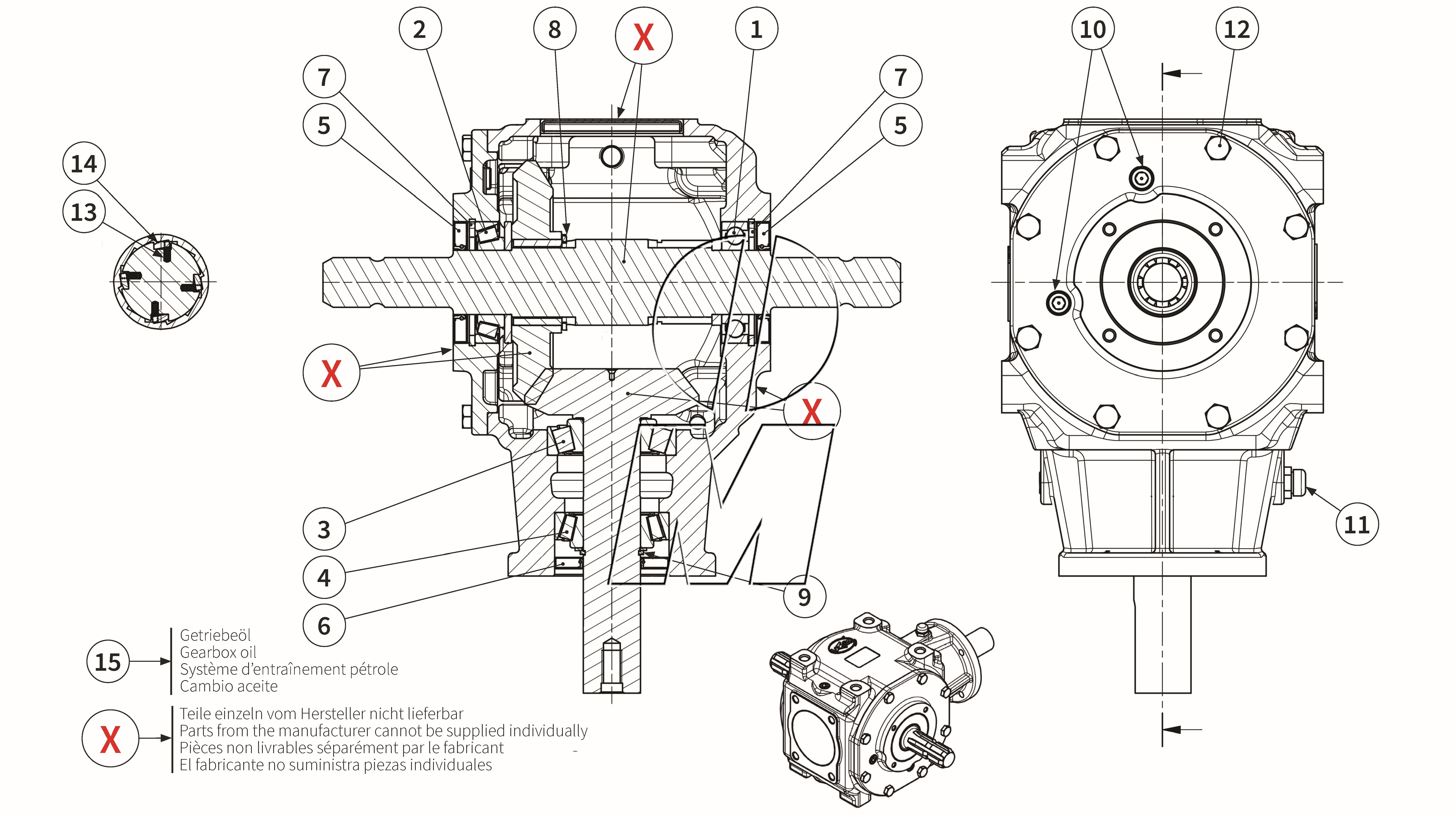

Zeichnung 10: Getriebe T90 (P_M_ET_24_WEL)
Zeichnung 10: Getriebe T90
Modell: MU-M Vario 220 - 300
Ab Serie: 2024
Ausgabe: 2025-05
Bestellcode: P_M_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
6209 40024494 |
Wälzlager | 220-300 | finden Sie hier | 1 | Details | 14,60 € | ||||
| 2 |
30209-J2/Q 40054889 |
Wälzlager | 220-300 | (30209 J2 Q) | finden Sie hier | 1 | Details | 29,89 € | |||
| 3 |
30308-J2/Q 40041293 |
Wälzlager | 220-300 | (30308 J2 Q) | finden Sie hier | 1 | Details | 37,22 € | |||
| 4 |
32208-J2/Q 40039702 |
Lager | 220-300 | (32208 J2 Q) | finden Sie hier | 1 | Details | 29,75 € | |||
| 5 |
MURV0039 00043813 |
Wellendichtring | 220-300 | (00043813, MURV0039) | finden Sie hier | 2 | Details | 11,31 € | |||
| 6 |
00052705 00052705 |
Wellendichtring | 220-300 | (00052705) | finden Sie hier | 1 | Details | 7,02 € | |||
| 7 |
00000885 00000885 |
Sicherungsring | 220-300 | (00000885, MU980899, MURV0038) | finden Sie hier | 2 | Details | 3,33 € | |||
| 8 |
00052706 00052706 |
Sicherungsring | 220-300 | (00052706) | finden Sie hier | 1 | Details | 3,69 € | |||
| 9 |
MURV0035 00043740 |
Sicherungsring | 220-300 | (00043740, 11000097, MURV0035) | finden Sie hier | 1 | Details | 5,30 € | |||
| 10 |
MU623017 90623017 |
Ablasskontrollschraube | 220-300 | (MU310018, MU623017, MUR20210) | finden Sie hier | 5 | Details | 6,01 € | |||
| 11 |
MU623018 00043837 |
Getriebeentlüftung | 220-300 | (00001981, 00043837, 2403005337, 2403046005, MU623018) | finden Sie hier | 1 | Details | 15,11 € | |||
| 12 |
MU980205 00043602 |
Schraube | 220-300 | (00043602, MU0099971, MU980205) | finden Sie hier | 8 | Details | 1,07 € | |||
| 13 |
MUT90001 90900010 |
Feder | 220-300 | (MUT90001) | finden Sie hier | 8 | Details | 0,00 € | |||
| 14 |
MUT90002 90900020 |
Sperrklinke | 220-300 | (MUT90002) | finden Sie hier | 4 | Details | 0,00 € | |||
| 15 |
MUSAE70W90VS 40008825 |
Getriebeöl | 220-300 | Bedarfsmenge | (MUSAE70W90VS) | finden Sie hier | 2 | Details |
20,77 €
20,77 €*
(20,77 € / 1 Liter) |
