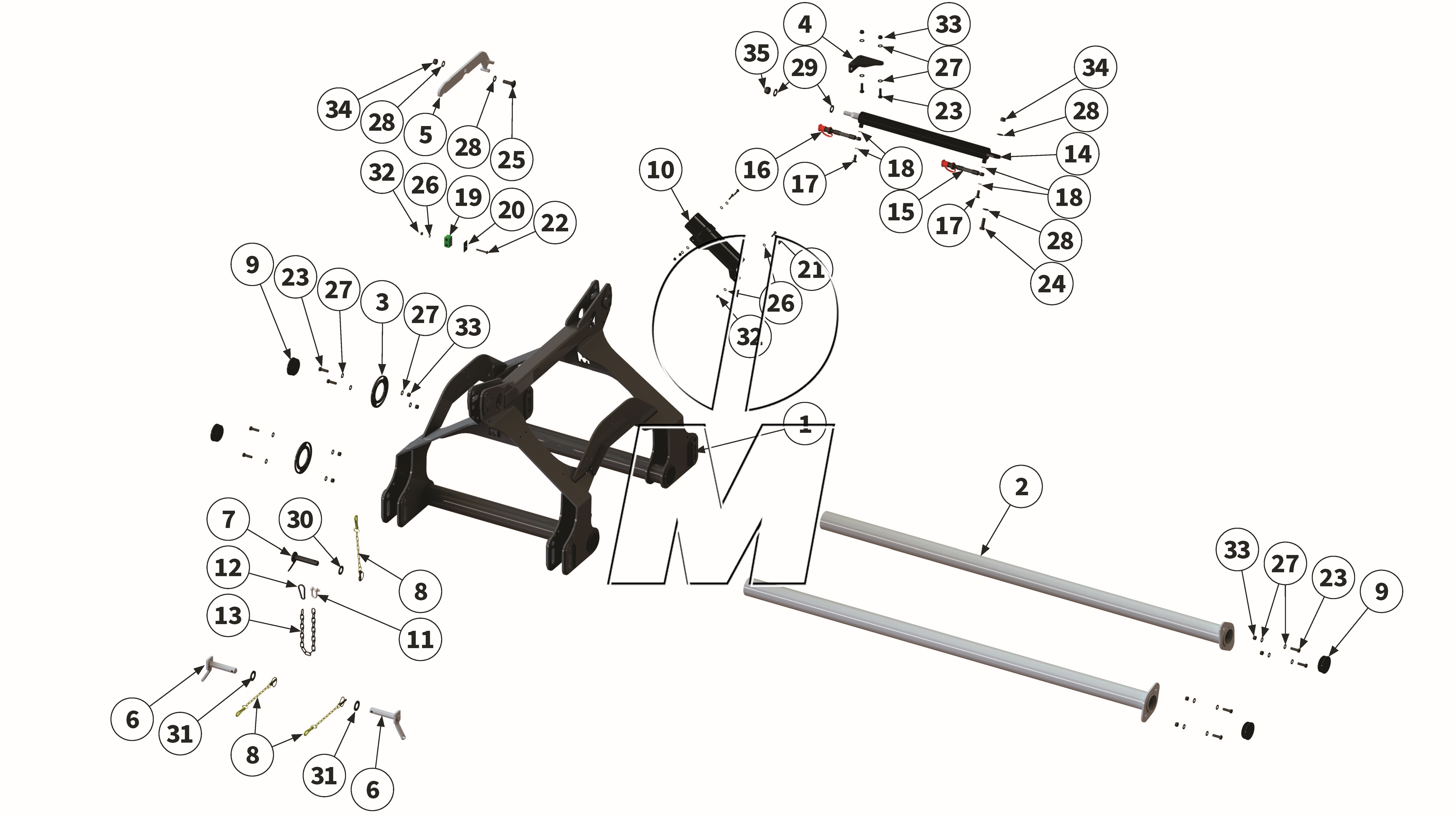

Explosionszeichnung
Zeichnung 04: Doppelbock (P_M_ET_24_WEL)
Zeichnung 04: Doppelbock
Modell: MU-M Vario 220 - 300
Ab Serie: 2024
Ausgabe: 2025-05
Bestellcode: P_M_ET_24_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00045709 00045709 |
Doppelbock | 220-300 | (00045709) | finden Sie hier | 1 | Details | 2.370,36 € | ||
| 2 |
MU0800114 00037538 |
Rundrohr | 220-300 | (00037538, MU0800114) | finden Sie hier | 2 | Details | 416,14 € | ||
| 3 |
MU3300063 00037541 |
Exzenterscheibe | 220-300 | (00037541, MU3300063) | finden Sie hier | 2 | Details | 30,76 € | ||
| 4 |
00037607 00037607 |
Blech | 220-300 | (00037607, M0600066 ) | finden Sie hier | 1 | Details | 75,15 € | ||
| 5 |
MU0807019 00037570 |
Hebel | 220-300 | (00037570, MU0807019) | finden Sie hier | 1 | Details | 63,90 € | ||
| 6 |
MU1202651 00037611 |
Bolzen mit Kette | 220-300 | (00037611) | finden Sie hier | 2 | Details | 33,56 € | ||
| 7 |
00037617 00037617 |
Bolzen | 220-300 | (00037617) | finden Sie hier | 1 | Details | 23,21 € | ||
| 8 |
MU2500105 00044559 |
Sicherungselement | 220-300 | (00044559, 2500105, MU2500105) | finden Sie hier | 3 | Details | 15,29 € | ||
| 9 |
MU4700102 00044606 |
Verschlussstopfen | 220-300 | (00044606, 4700102, MU4700102) | finden Sie hier | 4 | Details | 17,73 € | ||
| 10 |
00034497 00034497 |
Dokumentenrolle | 220-300 | (00034497) | finden Sie hier | 1 | Details | 17,08 € | ||
| 11 |
00043729 00043729 |
Schäkel | 220-300 | (00043729, 8300053, MUMG0015) | finden Sie hier | 1 | Details | 15,17 € | ||
| 12 |
00044668 00044668 |
Karabinerhaken | 220-300 | (00044668, 2000025, MUMG0007) | finden Sie hier | 1 | Details | 4,40 € | ||
| 13 |
MUMG0011 00037934 |
Kette | 220-300 | (00037934, 4500253, MUMG0011) | finden Sie hier | 1 | Details | 10,71 € | ||
| 14 |
MUH00097 00045914 |
Hydraulikzylinder | 220-300 | (00045914) | finden Sie hier | 1 | Details | 417,69 € | ||
| 15 |
00038159 00038159 |
Hydraulikschlauch | 220-300 | (00038159) | finden Sie hier | 1 | Details | 69,14 € | ||
| 16 |
00038158 00038158 |
Hydraulikschlauch | 220-300 | (00038158) | finden Sie hier | 1 | Details | 63,67 € | ||
| 17 |
00034710 00034710 |
Schraube | 220-300 | (00034710) | finden Sie hier | 2 | Details | 0,00 € | ||
| 18 |
00034708 00034708 |
Dichtring | 220-300 | (00034708) | finden Sie hier | 4 | Details | 0,00 € | ||
| 19 |
00017532 00017532 |
Schellenkörper | 220-300 | (00017532) | finden Sie hier | 1 | Details | 6,01 € | ||
| 20 |
00002475 00002475 |
Deckplatte | 220-300 | (00002475) | finden Sie hier | 1 | Details | 1,37 € | ||
| 21 |
MU0099908 00043710 |
Schraube | 220-300 | (00043710, MU0099908) | finden Sie hier | 3 | Details | 1,07 € | ||
| 22 |
MU980118 00043590 |
Schraube | 220-300 | (00043590, MU0099899, MU980118) | finden Sie hier | 1 | Details | 1,13 € | ||
| 23 |
MU980328 00043622 |
Schraube | 220-300 | (00043622, MU980321, MU980328) | finden Sie hier | 10 | Details | 1,19 € | ||
| 24 |
MU980407 00043720 |
Schraube | 220-300 | (00002607, 00043720, 99000000615, MU980407) | finden Sie hier | 1 | Details | 1,49 € | ||
| 25 |
MU980428 00043344 |
Schraube | 220-300 | (00043344, MU980428) | finden Sie hier | 1 | Details | 5,12 € | ||
| 26 |
MU0099999 00043249 |
Scheibe | 220-300 | (00043249, MU0099999, MU980102) | finden Sie hier | 7 | Details | 0,12 € | ||
| 27 |
MU980302 00043233 |
Scheibe | 220-300 | (00043233, MU0099997, MU980302) | finden Sie hier | 20 | Details | 0,36 € | ||
| 28 |
MU980402 00043235 |
Scheibe | 220-300 | (00043235, MU0099996, MU980402) | finden Sie hier | 5 | Details | 0,42 € | ||
| 29 |
MU980505 00043237 |
Scheibe | 220-300 | (00043237, MU980505) | finden Sie hier | 2 | Details | 1,01 € | ||
| 30 |
MU980517 00043239 |
Scheibe | 220-300 | (00043239, MU980517) | finden Sie hier | 2 | Details | 1,19 € | ||
| 31 |
MU980507 00043241 |
Scheibe | 220-300 | (00043241, MU980507) | finden Sie hier | 2 | Details | 1,67 € | ||
| 32 |
MU0099961 00043191 |
Mutter | 220-300 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 4 | Details | 0,42 € | ||
| 33 |
MU980301 00043178 |
Mutter | 220-300 | (00043178, MU0099957, MU980301) | finden Sie hier | 10 | Details | 0,42 € | ||
| 34 |
MU980401 00043180 |
Mutter | 220-300 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 2 | Details | 1,19 € | ||
| 35 |
MU980504 00043185 |
Mutter | 220-300 | (00043185, MU980504) | finden Sie hier | 1 | Details | 1,90 € |
