Explosionszeichnung

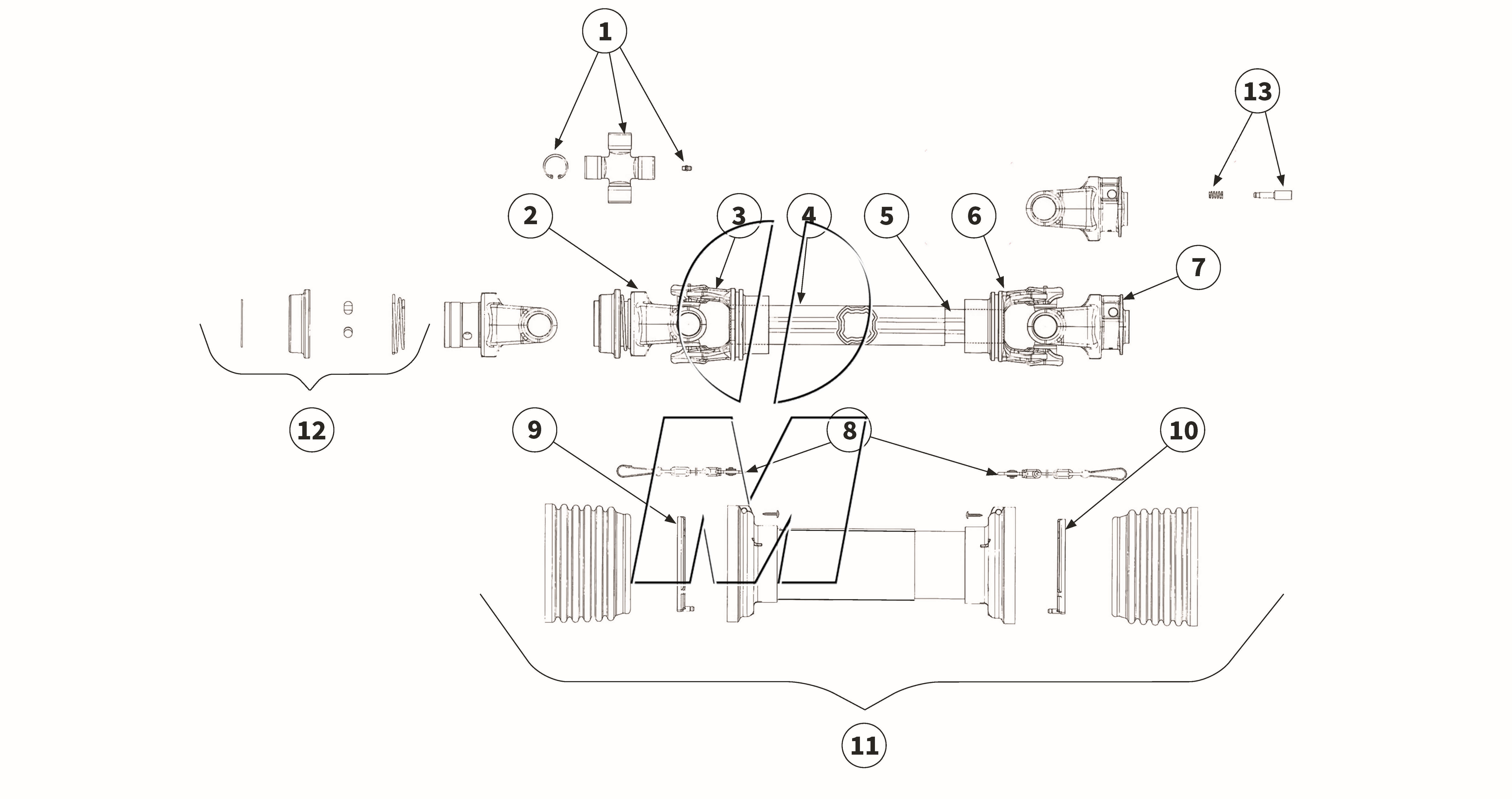

Zeichnung 10: Gelenkwelle - GE2504 (P_LS_ET_25_WEL)
Zeichnung 10: Gelenkwelle - GE2504
Modell: MU-L/S VARIO 200 - 250
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_LS_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
4120M0012R20 40022685 |
Kreuzgarnitur | 200-250 | (41208R20, 412080102, 412080102R20, 4120M0011R20, 4120M0012, 4120M0012R20) | finden Sie hier | 2 | Details | 90,65 € | ||
| 2 |
5720M0351 40021980 |
Außengabel | 200-250 | (5720M0376, 5720M0355, 5720M0351) | finden Sie hier | 1 | Details | 161,88 € | ||
| 3 |
204S96855 40025115 |
Innengabel für Außenrohr | 200-250 | (204S96855) | finden Sie hier | 1 | Details | 149,21 € | ||
| 4 |
122113000 40011406 |
Profil-Außenrohr | 200-250 | (122113000R06) | finden Sie hier | 1 | Details |
470,79 €
470,79 €*
(156,93 € / 1 Meter) |
||
| 5 |
122383000 40027097 |
Profil-Innenrohr | 200-250 | (122383000R06) | finden Sie hier | 1 | Details |
510,58 €
510,58 €*
(170,19 € / 1 Meter) |
||
| 6 |
204S96856 40029264 |
Innengabel für Innenrohr | 200-250 | (204S96856) | finden Sie hier | 1 | Details | 149,21 € | ||
| 7 |
5070M0355 40028995 |
Außengabel | 200-250 | (5070M0355, 80507, 507080351, 507S90352) | finden Sie hier | 1 | Details | 108,84 € | ||
| 8 |
252000101R02 40023415 |
Haltekette | 200-250 | (252000101R02) | finden Sie hier | 2 | Details | 19,00 € | ||
| 9 |
2550L0001R02 40024325 |
Laufring | 200-250 | (2550L0001R02) | finden Sie hier | 1 | Details | 16,46 € | ||
| 10 |
2550L0002R02 40051159 |
Laufring | 200-250 | (2550L0002R02) | finden Sie hier | 1 | Details | 17,60 € | ||
| 11 |
4CS9215CESS001 40010097 |
Gelenkwellenschutz | 200-250 | (4CS9215CESS001) | finden Sie hier | 1 | Details | 223,15 € | ||
| 12 |
435000312R 40035361 |
Ziehverschluss | 200-250 | (435000312R) | finden Sie hier | 1 | Details | 73,11 € | ||
| 13 |
403000032R10 40034291 |
Schiebestift | 200-250 | (403000032R10) | finden Sie hier | 1 | Details | 6,90 € |
