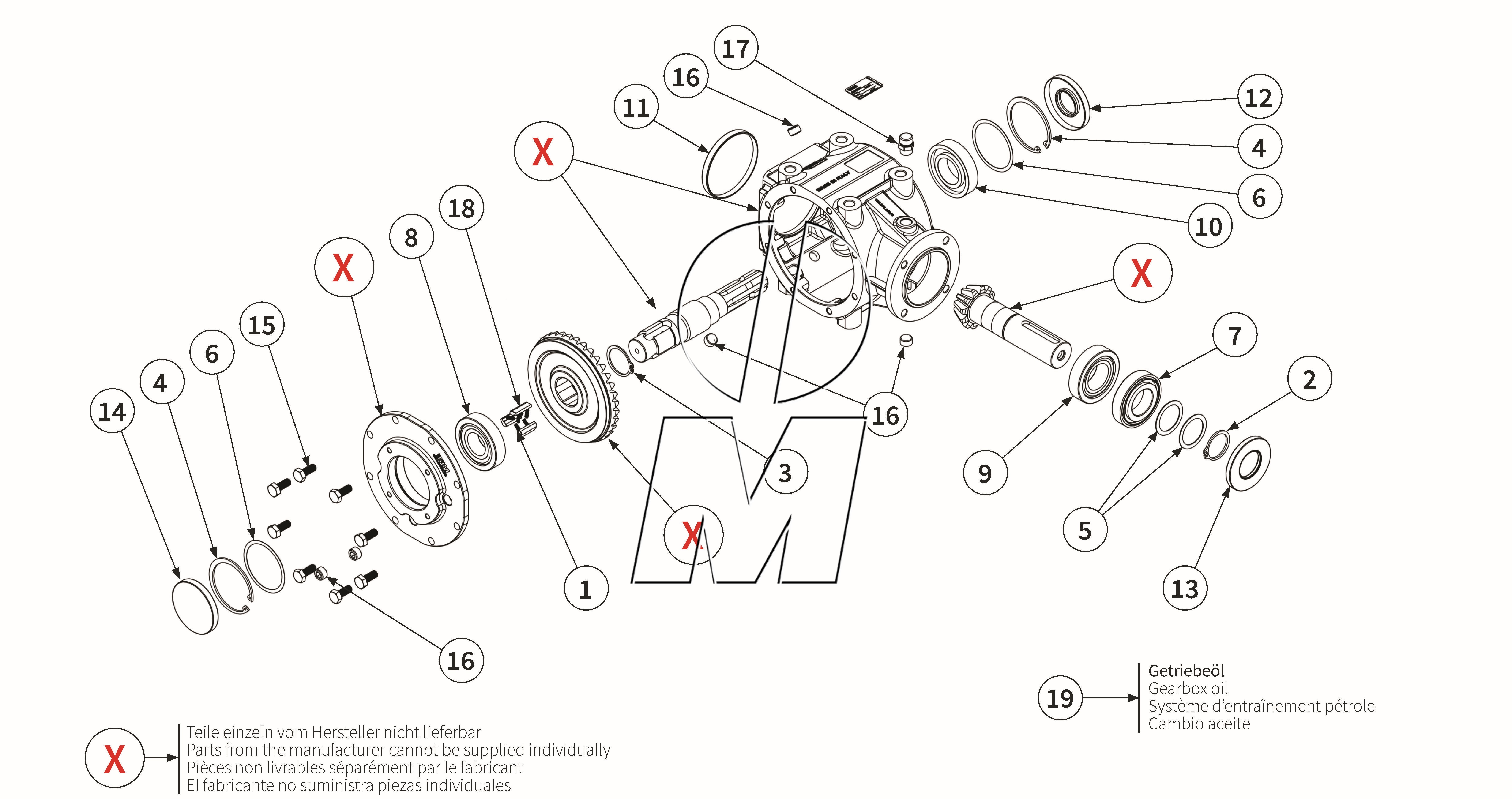

Explosionszeichnung
Zeichnung 09: Getriebe (P_LS_ET_25_WEL)
Zeichnung 09: Getriebe
Modell: MU-L/S VARIO 200 - 250
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_LS_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
MU623021-BRM 90623021 |
Feder | 200-250 | (MU623021, MU623021BRM) | finden Sie hier | 6 | Details | 9,76 € | |||
| 2 |
MU980870 00043736 |
Sicherungsring | 200-250 | (00043736, 2403045274, MU623015, MU980870) | finden Sie hier | 1 | Details | 1,37 € | |||
| 3 |
MU623013 00043738 |
Sicherungsring | 200-250 | (00043738, MU623013) | finden Sie hier | 1 | Details | 1,31 € | |||
| 4 |
MU981896 00043763 |
Sicherungsring | 200-250 | (00001845, 00043763, 6030371, MU981896) | finden Sie hier | 2 | Details | 4,28 € | |||
| 5 |
MU623023 00043294 |
Distanzscheibe | 200-250 | (00043294, 6010876, MU623023) | finden Sie hier | 2 | Details | 2,56 € | |||
| 6 |
MU981927 90981927 |
Distanzscheibe | 200-250 | (912000393, 988638005, MU981927) | finden Sie hier | 2 | Details | 1,73 € | |||
| 7 |
30208-J2/Q 40046809 |
Lager | 200-250 | (30208 J2 Q) | finden Sie hier | 1 | Details | 33,57 € | |||
| 8 |
MU623011 90623011 |
Lager | 200-250 | (MU623011) | finden Sie hier | 1 | Details | 67,00 € | |||
| 9 |
32208-J2/Q 40039702 |
Lager | 200-250 | (32208 J2 Q) | finden Sie hier | 1 | Details | 29,75 € | |||
| 10 |
MU623010 90623010 |
Lager | 200-250 | (MU623010) | finden Sie hier | 1 | Details | 38,62 € | |||
| 11 |
MU623003 90623003 |
Verschlußdeckel | 200-250 | (2403045255, MU623003) | finden Sie hier | 1 | Details | 13,15 € | |||
| 12 |
MU623007 00043804 |
Wellendichtring | 200-250 | (00002000, 00043804, MU623007, SI035x080x10) | finden Sie hier | 1 | Details | 13,21 € | |||
| 13 |
2403017010 00043808 |
Wellendichtring | 200-250 | (00043808, 2403017010, 2403058003) | finden Sie hier | 1 | Details | 13,21 € | |||
| 14 |
MU623004 90623004 |
Verschlussdeckel | 200-250 | (0780*10RCA, 0780░10RCA, 2403045148, MU623004) | finden Sie hier | 1 | Details | 17,26 € | |||
| 15 |
MU980208 00043601 |
Schraube | 200-250 | (00043601, MU0099974, MU623016, MU980208) | finden Sie hier | 8 | Details | 1,07 € | |||
| 16 |
MU623017 90623017 |
Ablasskontrollschraube | 200-250 | (MU310018, MU623017, MUR20210) | finden Sie hier | 5 | Details | 6,01 € | |||
| 17 |
MU623018 00043837 |
Getriebeentlüftung | 200-250 | (00001981, 00043837, 2403005337, 2403046005, MU623018) | finden Sie hier | 1 | Details | 15,11 € | |||
| 18 |
MU623008-BRM 90623008 |
Sperrklinke | 200-250 | (MU623008, MU623008BRM) | finden Sie hier | 3 | Details | 39,21 € | |||
| 19 |
MUSAE70W90VS 40008825 |
Getriebeöl | 200-250 | Bedarfsmenge | (MUSAE70W90VS) | finden Sie hier | 2 | Details |
20,77 €
20,77 €*
(20,77 € / 1 Liter) |
