Explosionszeichnung

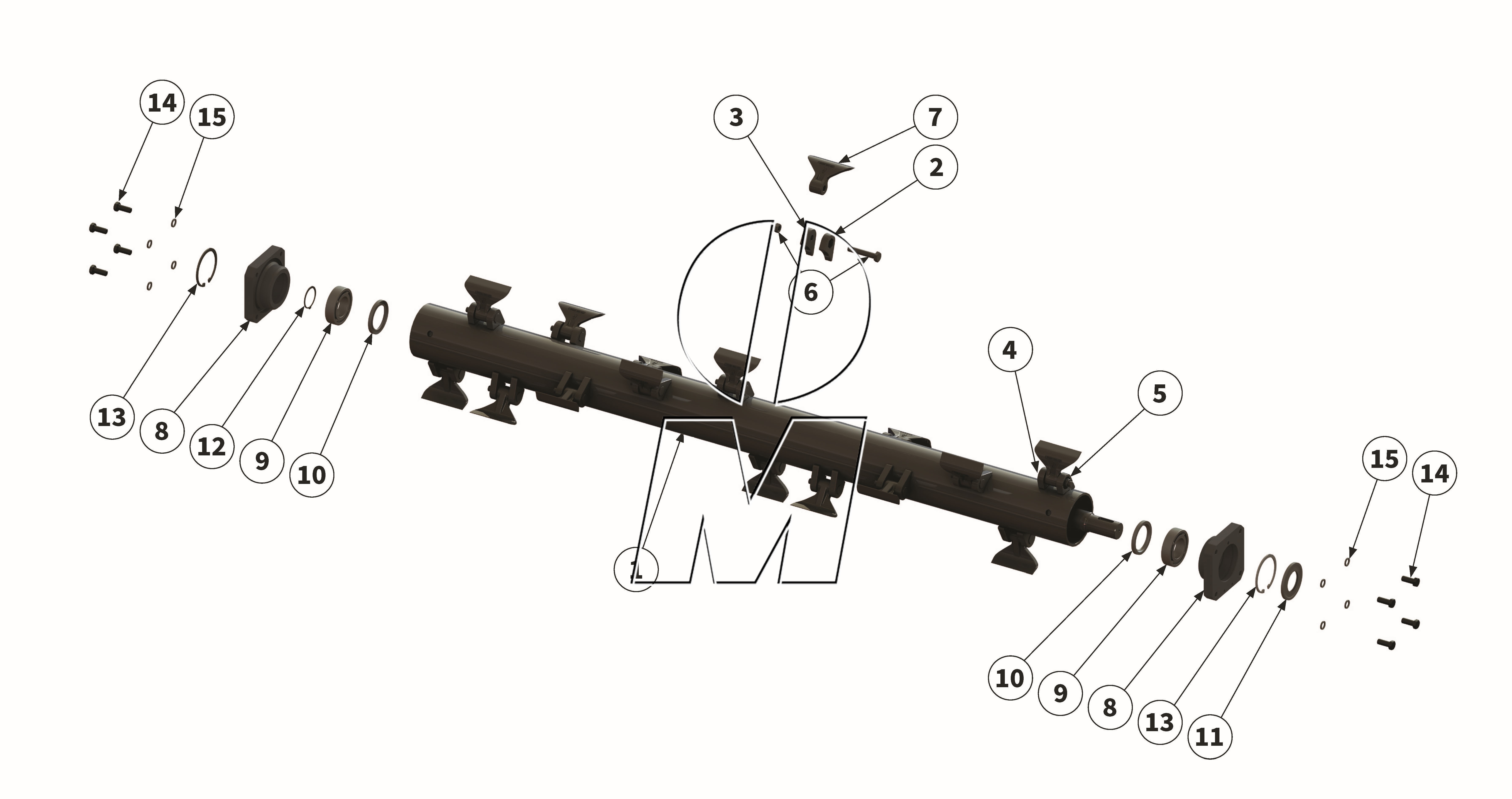

Zeichnung 06: Hammerrotor (P_LS_ET_25_WEL)

Zurück

Zeichnung 06: Hammerrotor
Modell: MU-L/S VARIO 200 - 250
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_LS_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	MU000546 00005409	Rotor inkl. Werkzeug	200	(00005409, MU000149)	finden Sie hier	1	Details	3.179,80 €
1	00005412 00005412	Rotor inkl. Werkzeug	220	(00005412, MU000146, MU0001462)	finden Sie hier	1	Details	3.273,63 €
1	MU000027 00005415	Rotor inkl. Werkzeug	250	(00005415, 10200000855, MU000027, MU0000272)	finden Sie hier	1	Details	3.548,10 €
2	00013632 00013632	Werkzeughalter 6-kant links	200	(00013632)	finden Sie hier	15	Details	12,85 €
2	00013632 00013632	Werkzeughalter 6-kant links	220	(00013632)	finden Sie hier	17	Details	12,85 €
2	00013632 00013632	Werkzeughalter 6-kant links	250	(00013632)	finden Sie hier	21	Details	12,85 €
3	00013633 00013633	Werkzeughalter rund rechts	200	(00013633)	finden Sie hier	15	Details	12,85 €
3	00013633 00013633	Werkzeughalter rund rechts	220	(00013633)	finden Sie hier	17	Details	12,85 €
3	00013633 00013633	Werkzeughalter rund rechts	250	(00013633)	finden Sie hier	21	Details	12,85 €
4	00019322 00019322	Werkzeughalter 6-kant rechts	200-250	(00019322)	finden Sie hier	1	Details	14,04 €
5	00019323 00019323	Werkzeughalter rund links	200-250	(00019323)	finden Sie hier	1	Details	14,04 €
6	MU980416-G 00018734	Schraube mit Mutter	200	(00018734, MU980416G)	finden Sie hier	16	Details	4,70 €
6	MU980416-G 00018734	Schraube mit Mutter	220	(00018734, MU980416G)	finden Sie hier	18	Details	4,70 €
6	MU980416-G 00018734	Schraube mit Mutter	250	(00018734, MU980416G)	finden Sie hier	22	Details	4,70 €
7	MU000306 00001836	MHammerschlegel	200	(00001836, MU000306)	finden Sie hier	16	Details	18,50 €
7	MU000306 00001836	MHammerschlegel	220	(00001836, MU000306)	finden Sie hier	18	Details	18,50 €
7	MU000306 00001836	MHammerschlegel	250	(00001836, MU000306)	finden Sie hier	22	Details	18,50 €
8	MU000040 00003977	Rotorlagerschale	200-250	(00003977, 10200000795, MU000039, MU000040)	finden Sie hier	2	Details	191,17 €
9	MU980815-S 90980815	Wälzlager	200-250	(MU980815S)	finden Sie hier	2	Details	105,32 €
10	2403019009 00043828	Wellendichtring	200-250	(00003978, 00008510, 00043828, 2403019009)	finden Sie hier	2	Details	9,76 €
11	00043831 00043831	Wellendichtring	200-250	(00043831)	finden Sie hier	1	Details	25,41 €
12	MU980807 00043744	Sicherungsring	200-250	(00043744, 2404068004, 99000000791, MU980807)	finden Sie hier	1	Details	1,90 €
13	MU980808 00043753	Sicherungsring	200-250	(00003975, 00043753, 2404070001, 99000000792, MU980808)	finden Sie hier	2	Details	5,53 €
14	MU980412 00043651	Schraube	200-250	(00043651, MU980412)	finden Sie hier	8	Details	1,49 €
15	MUNL0016 00043196	Scheibe	200-250	(00001249, 00043196, MU980425, MUNL0016)	finden Sie hier	8	Details	3,33 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
