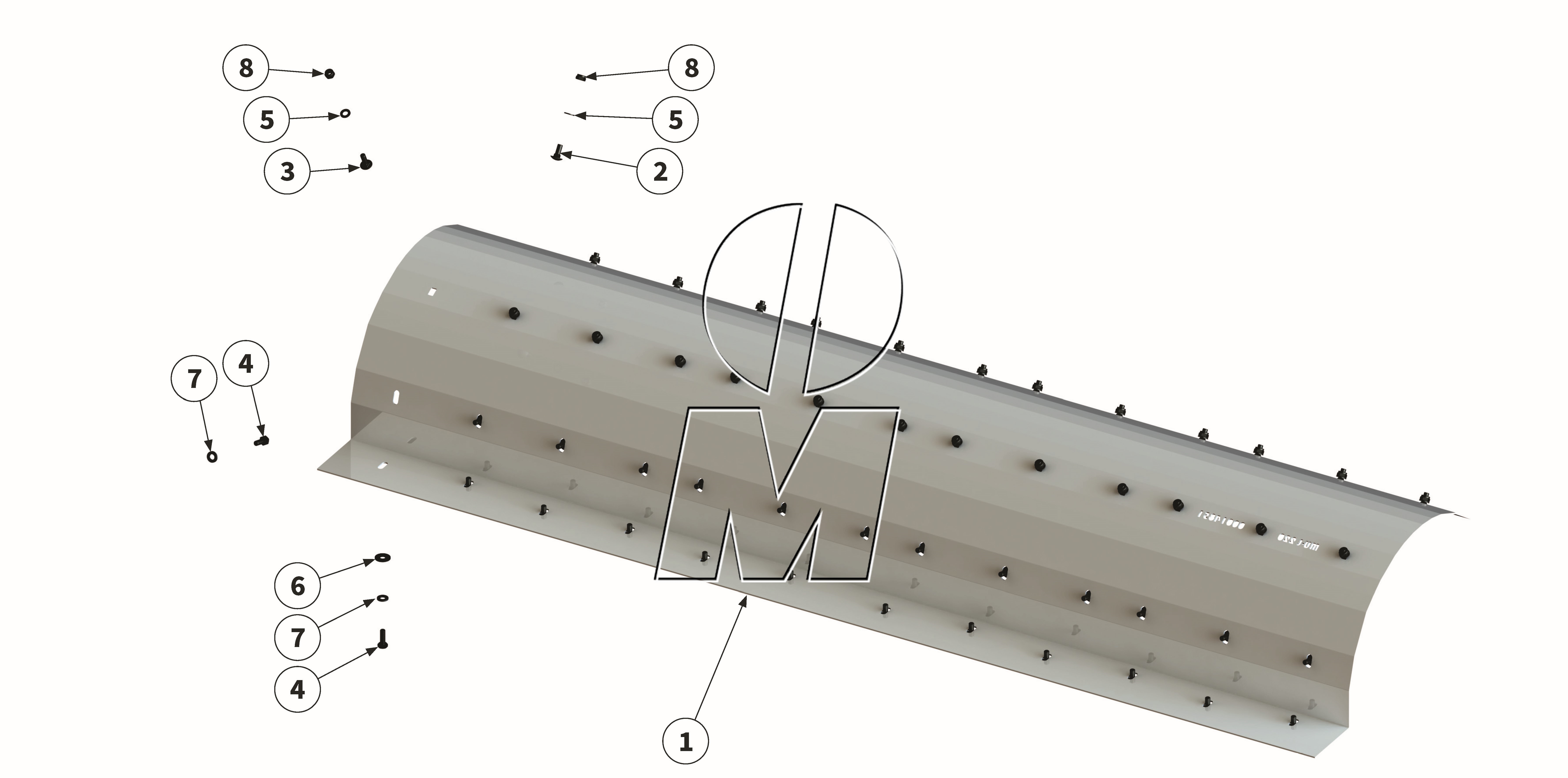

Explosionszeichnung
Zeichnung 20: Verschleißeinlage (P_L_ET_25_WEL)
Zeichnung 20: Verschleißeinlage
Modell: MU-L Vario 180 - 280
Ab Serie: 2025
Ausgabe: 2026-07
Bestellcode: P_L_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00014867 00014867 |
Verschleißeinlage | 180 | (00014867) | finden Sie hier | 1 | Details | 799,20 € | ||
| 1 |
00014846 00014846 |
Verschleißeinlage | 200 | (00014846) | finden Sie hier | 1 | Details | 869,77 € | ||
| 1 |
00014851 00014851 |
Verschleißeinlage | 220 | (00014851) | finden Sie hier | 1 | Details | 914,52 € | ||
| 1 |
00014856 00014856 |
Verschleißeinlage | 250 | (00014856) | finden Sie hier | 1 | Details | 953,84 € | ||
| 1 |
00014861 00014861 |
Verschleißeinlage | 280 | (00014861) | finden Sie hier | 1 | Details | 984,78 € | ||
| 2 |
00000903 00000903 |
Schraube | 180 | (00000903, MU980211) | finden Sie hier | 11 | Details | 1,55 € | ||
| 2 |
00000903 00000903 |
Schraube | 200 | (00000903, MU980211) | finden Sie hier | 12 | Details | 1,55 € | ||
| 2 |
00000903 00000903 |
Schraube | 220 | (00000903, MU980211) | finden Sie hier | 13 | Details | 1,55 € | ||
| 2 |
00000903 00000903 |
Schraube | 250 | (00000903, MU980211) | finden Sie hier | 15 | Details | 1,55 € | ||
| 2 |
00000903 00000903 |
Schraube | 280 | (00000903, MU980211) | finden Sie hier | 16 | Details | 1,55 € | ||
| 3 |
00000904 00000904 |
Schraube | 180 | (00000904, MU980214) | finden Sie hier | 11 | Details | 1,55 € | ||
| 3 |
00000904 00000904 |
Schraube | 200 | (00000904, MU980214) | finden Sie hier | 12 | Details | 1,55 € | ||
| 3 |
00000904 00000904 |
Schraube | 220 | (00000904, MU980214) | finden Sie hier | 13 | Details | 1,55 € | ||
| 3 |
00000904 00000904 |
Schraube | 250 | (00000904, MU980214) | finden Sie hier | 15 | Details | 1,55 € | ||
| 3 |
00000904 00000904 |
Schraube | 280 | (00000904, MU980214) | finden Sie hier | 16 | Details | 1,55 € | ||
| 4 |
MU980205 00043602 |
Schraube | 180 | (00043602, MU0099971, MU980205) | finden Sie hier | 21 | Details | 1,13 € | ||
| 4 |
MU980205 00043602 |
Schraube | 200 | (00043602, MU0099971, MU980205) | finden Sie hier | 24 | Details | 1,13 € | ||
| 4 |
MU980205 00043602 |
Schraube | 220 | (00043602, MU0099971, MU980205) | finden Sie hier | 25 | Details | 1,13 € | ||
| 4 |
MU980205 00043602 |
Schraube | 250 | (00043602, MU0099971, MU980205) | finden Sie hier | 29 | Details | 1,13 € | ||
| 4 |
MU980205 00043602 |
Schraube | 280 | (00043602, MU0099971, MU980205) | finden Sie hier | 32 | Details | 1,13 € | ||
| 5 |
MU980202 00043232 |
Scheibe | 180 | (00001223, 00043232, MU980202) | finden Sie hier | 22 | Details | 0,42 € | ||
| 5 |
MU980202 00043232 |
Scheibe | 200 | (00001223, 00043232, MU980202) | finden Sie hier | 24 | Details | 0,42 € | ||
| 5 |
MU980202 00043232 |
Scheibe | 220 | (00001223, 00043232, MU980202) | finden Sie hier | 26 | Details | 0,42 € | ||
| 5 |
MU980202 00043232 |
Scheibe | 250 | (00001223, 00043232, MU980202) | finden Sie hier | 30 | Details | 0,42 € | ||
| 5 |
MU980202 00043232 |
Scheibe | 280 | (00001223, 00043232, MU980202) | finden Sie hier | 32 | Details | 0,42 € | ||
| 6 |
MU0099950 00043281 |
Scheibe | 180 | (00043281, MU0099950) | finden Sie hier | 10 | Details | 0,48 € | ||
| 6 |
MU0099950 00043281 |
Scheibe | 200+220 | (00043281, MU0099950) | finden Sie hier | 12 | Details | 0,48 € | ||
| 6 |
MU0099950 00043281 |
Scheibe | 250 | (00043281, MU0099950) | finden Sie hier | 14 | Details | 0,48 € | ||
| 6 |
MU0099950 00043281 |
Scheibe | 280 | (00043281, MU0099950) | finden Sie hier | 16 | Details | 0,48 € | ||
| 7 |
MUNSKL10 00043766 |
Scheibe | 180 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 21 | Details | 1,13 € | ||
| 7 |
MUNSKL10 00043766 |
Scheibe | 200 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 24 | Details | 1,13 € | ||
| 7 |
MUNSKL10 00043766 |
Scheibe | 220 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 25 | Details | 1,13 € | ||
| 7 |
MUNSKL10 00043766 |
Scheibe | 250 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 29 | Details | 1,13 € | ||
| 7 |
MUNSKL10 00043766 |
Scheibe | 280 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 32 | Details | 1,13 € | ||
| 8 |
MU0099960 00043177 |
Mutter | 180 | (00043177, MU0099960, MU980201) | finden Sie hier | 22 | Details | 0,48 € | ||
| 8 |
MU0099960 00043177 |
Mutter | 200 | (00043177, MU0099960, MU980201) | finden Sie hier | 24 | Details | 0,48 € | ||
| 8 |
MU0099960 00043177 |
Mutter | 220 | (00043177, MU0099960, MU980201) | finden Sie hier | 26 | Details | 0,48 € | ||
| 8 |
MU0099960 00043177 |
Mutter | 250 | (00043177, MU0099960, MU980201) | finden Sie hier | 30 | Details | 0,48 € | ||
| 8 |
MU0099960 00043177 |
Mutter | 280 | (00043177, MU0099960, MU980201) | finden Sie hier | 32 | Details | 0,48 € |
