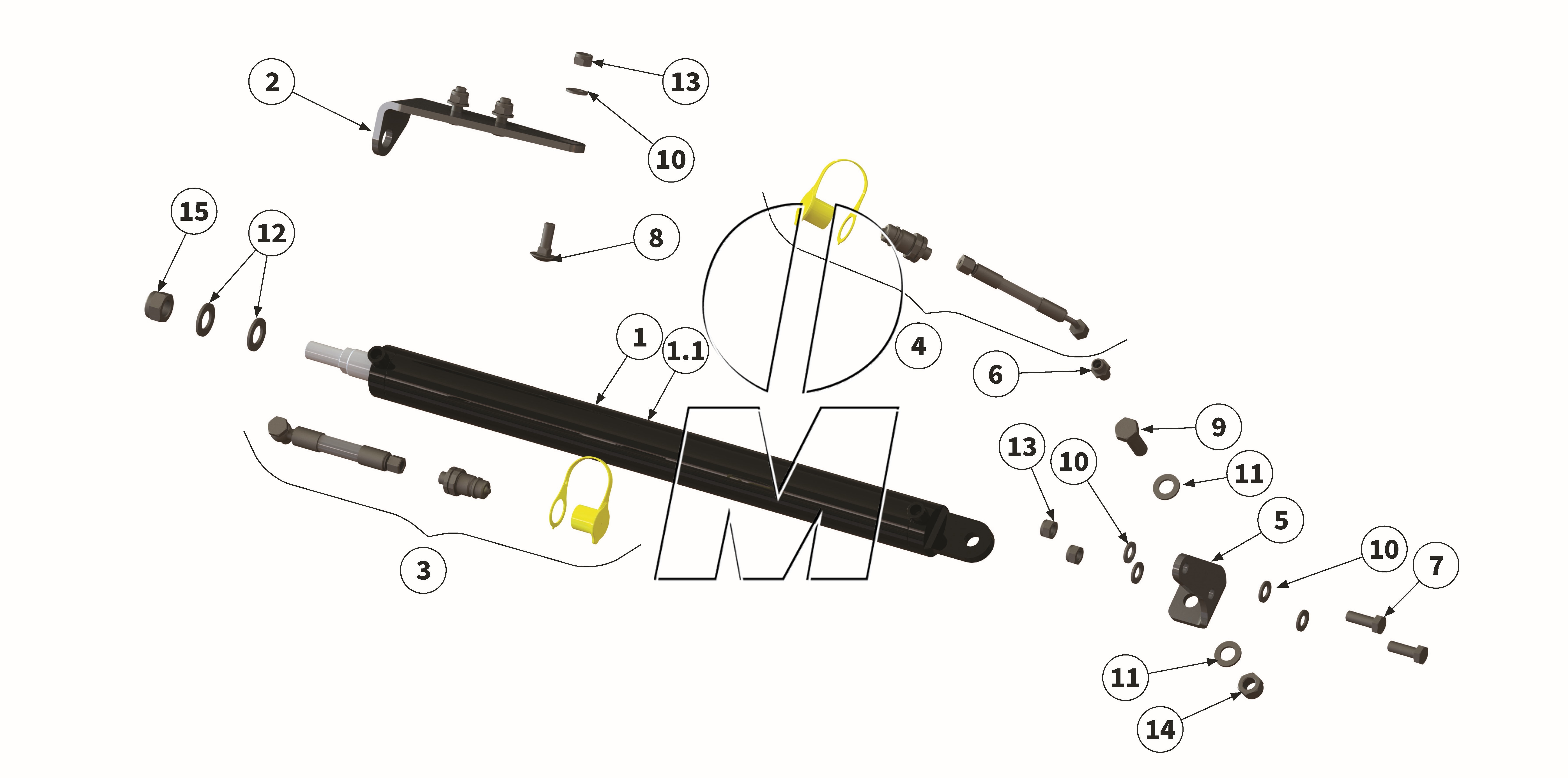

Explosionszeichnung
Zeichnung 17: Hydraulische Seitenverschiebung (P_L_ET_25_WEL)
Zeichnung 17: Hydraulische Seitenverschiebung
Modell: MU-L Vario 180 - 280
Ab Serie: 2025
Ausgabe: 2025-05
Bestellcode: P_L_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
MUH00097_ALT 00014437 |
Hydraulikzylinder, Hub 400 mm | 180-280 | (00014437, MUH00097, 00045916) | finden Sie hier | 1 | Details | 426,08 € | ||
| 1 |
MUH00097 00045914 |
Hydraulikzylinder | 180-280 | (00045914) | finden Sie hier | 1 | Details | 417,69 € | ||
| 1-1 |
MUDZ0004 90260004 |
Dichtsatz | 180-280 | (DSHYI05003002, MUDZ0004) | finden Sie hier | 1 | Details | 129,35 € | ||
| 2 |
MUH00069 00014439 |
Zylinderaufnahme | 180-280 | (00014439, MUH00069) | finden Sie hier | 1 | Details | 26,89 € | ||
| 3 |
00046059 00046059 |
Hydraulikschlauch | 180-280 | (00046059) | finden Sie hier | 1 | Details | 43,49 € | ||
| 4 |
00046058 00046058 |
Hydraulikschlauch | 180-280 | (00046058) | finden Sie hier | 1 | Details | 39,98 € | ||
| 5 |
MUH00185 00014438 |
Aufnahme | 180-280 | (00014438, MUH00185) | finden Sie hier | 1 | Details | 21,60 € | ||
| 6 |
XGE-08-PLR-1/4 40050088 |
Verschraubung | 180-280 | (XGE 08-PLR 1/4, XGE 8-PLR 1/4) | finden Sie hier | 1 | Details | 1,00 € | ||
| 7 |
MU980311 00043621 |
Schraube | 180-280 | (00043621, MU0099931, MU980311) | finden Sie hier | 2 | Details | 1,19 € | ||
| 8 |
MU980320 00043333 |
Schraube | 180-280 | (00043333, MU0099984, MU980320) | finden Sie hier | 3 | Details | 2,08 € | ||
| 9 |
MU980407 00043720 |
Schraube | 180-280 | (00002607, 00043720, 99000000615, MU980407) | finden Sie hier | 1 | Details | 1,49 € | ||
| 10 |
MU980302 00043233 |
Scheibe | 180-280 | (00043233, MU0099997, MU980302) | finden Sie hier | 7 | Details | 0,36 € | ||
| 11 |
MU980402 00043235 |
Scheibe | 180-280 | (00043235, MU0099996, MU980402) | finden Sie hier | 2 | Details | 0,42 € | ||
| 12 |
MU980505 00043237 |
Scheibe | 180-280 | (00043237, MU980505) | finden Sie hier | 2 | Details | 1,01 € | ||
| 13 |
MU980301 00043178 |
Mutter | 180-280 | (00043178, MU0099957, MU980301) | finden Sie hier | 5 | Details | 0,42 € | ||
| 14 |
MU980401 00043180 |
Mutter | 180-280 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 1 | Details | 1,19 € | ||
| 15 |
MU0099959 00043184 |
Mutter | 180-280 | (00043184, MU0099959, MU980506) | finden Sie hier | 1 | Details | 1,90 € |
