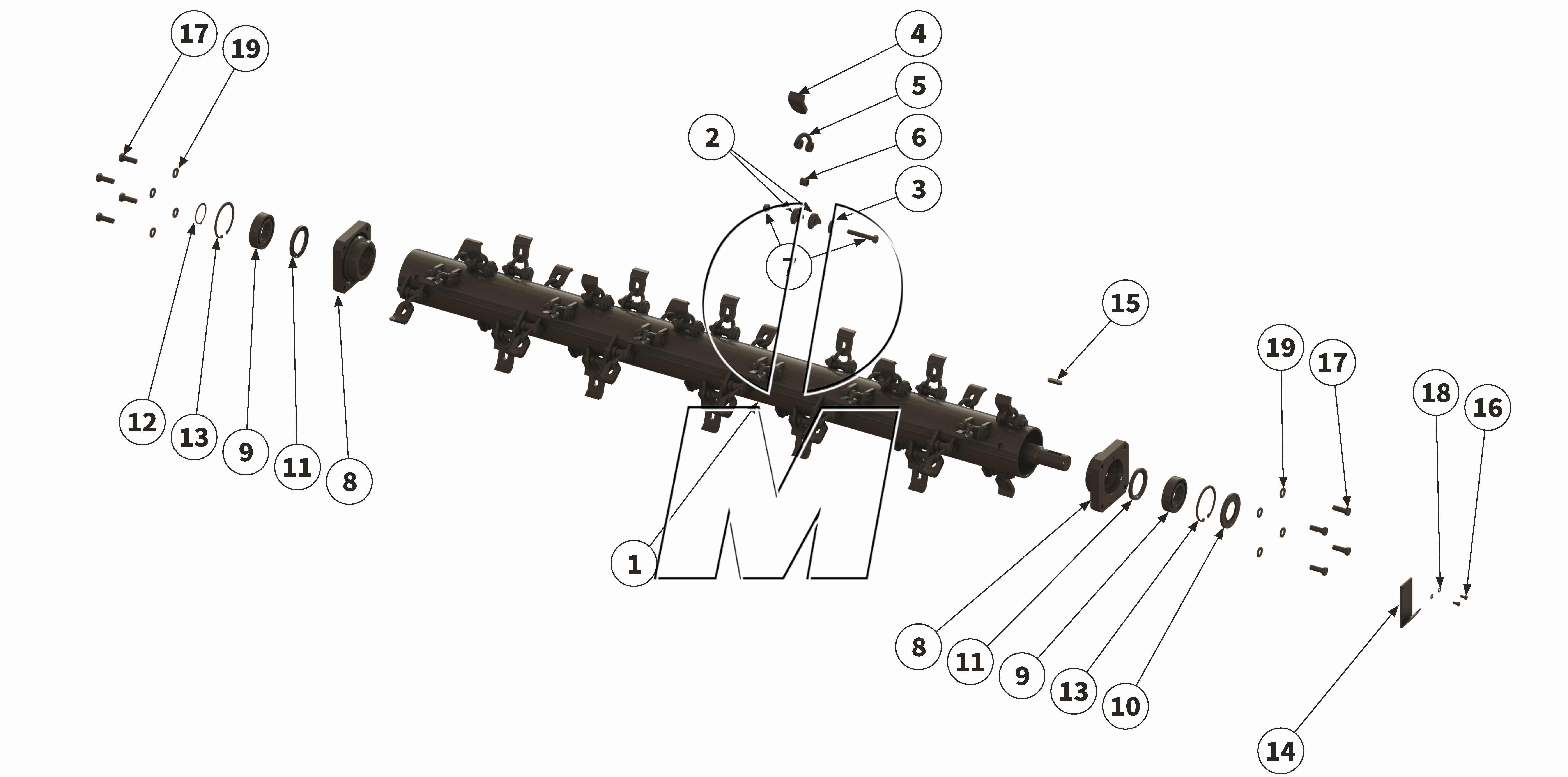

Explosionszeichnung

Zeichnung 15: Schäkelrotor (P_L_ET_25_WEL)

Zurück

Zeichnung 15: Schäkelrotor
Modell: MU-L Vario 180 - 280
Ab Serie: 2025
Ausgabe: 2025-05
Bestellcode: P_L_ET_25_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	MU000395 00035034	Schäkelrotor inkl. Werkzeug	180	(00035034,00034962,MU000395,16451)	finden Sie hier	1	Details	4.026,13 €
1	MU000394 00035033	Schäkelrotor inkl. Werkzeug	200	(00035033)	finden Sie hier	1	Details	4.386,76 €
1	MU000393 00035031	Schäkelrotor inkl. Werkzeug	220	(00035031,00034986,MU000393,MU000578,102-00000951)	finden Sie hier	1	Details	4.274,42 €
1	MU000392 00035023	Schäkelrotor inkl. Werkzeug	250	(00035023)	finden Sie hier	1	Details	4.696,39 €
1	00035784 00035784	Schäkelrotor inkl. Werkzeug	280	(00035784)	finden Sie hier	1	Details	4.761,37 €
2	MU000374 00019099	Werkzeughalter	180	(00019099, MU000374)	finden Sie hier	72	Details	10,65 €
2	MU000374 00019099	Werkzeughalter	200	(00019099, MU000374)	finden Sie hier	80	Details	10,65 €
2	MU000374 00019099	Werkzeughalter	220	(00019099, MU000374)	finden Sie hier	92	Details	10,65 €
2	MU000374 00019099	Werkzeughalter	250	(00019099, MU000374)	finden Sie hier	104	Details	10,65 €
2	MU000374 00019099	Werkzeughalter	280	(00019099, MU000374)	finden Sie hier	116	Details	10,65 €
3	MU000375 00019100	Verdrehsicherung	180	(00019100, MU000375)	finden Sie hier	36	Details	3,21 €
3	MU000375 00019100	Verdrehsicherung	200	(00019100, MU000375)	finden Sie hier	40	Details	3,21 €
3	MU000375 00019100	Verdrehsicherung	220	(00019100, MU000375)	finden Sie hier	46	Details	3,21 €
3	MU000375 00019100	Verdrehsicherung	250	(00019100, MU000375)	finden Sie hier	52	Details	3,21 €
3	MU000375 00019100	Verdrehsicherung	280	(00019100, MU000375)	finden Sie hier	58	Details	3,21 €
4	MU000449 00001431	Schäkelmesser	180	(00001431, MU000449)	finden Sie hier	36	Details	8,21 €
4	MU000449 00001431	Schäkelmesser	200	(00001431, MU000449)	finden Sie hier	40	Details	8,21 €
4	MU000449 00001431	Schäkelmesser	220	(00001431, MU000449)	finden Sie hier	46	Details	8,21 €
4	MU000449 00001431	Schäkelmesser	250	(00001431, MU000449)	finden Sie hier	52	Details	8,21 €
4	MU000449 00001431	Schäkelmesser	280	(00001431, MU000449)	finden Sie hier	58	Details	8,21 €
5	MU000507 00001429	Schäkel	180	(00001429, MU000507)	finden Sie hier	36	Details	7,14 €
5	MU000507 00001429	Schäkel	200	(00001429, MU000507)	finden Sie hier	40	Details	7,14 €
5	MU000507 00001429	Schäkel	220	(00001429, MU000507)	finden Sie hier	46	Details	7,14 €
5	MU000507 00001429	Schäkel	250	(00001429, MU000507)	finden Sie hier	52	Details	7,14 €
5	MU000507 00001429	Schäkel	280	(00001429, MU000507)	finden Sie hier	58	Details	7,14 €
6	MU000560 00001428	Buchse	180	(00001428, MU000560)	finden Sie hier	36	Details	2,62 €
6	MU000560 00001428	Buchse	200	(00001428, MU000560)	finden Sie hier	40	Details	2,62 €
6	MU000560 00001428	Buchse	220	(00001428, MU000560)	finden Sie hier	46	Details	2,62 €
6	MU000560 00001428	Buchse	250	(00001428, MU000560)	finden Sie hier	52	Details	2,62 €
6	MU000560 00001428	Buchse	280	(00001428, MU000560)	finden Sie hier	58	Details	2,62 €
7	MU980509 00044847	Schraube mit Mutter	180	(00044847,MU980509)	finden Sie hier	36	Details	4,70 €
7	MU980509 00044847	Schraube mit Mutter	200	(00044847,MU980509)	finden Sie hier	40	Details	4,70 €
7	MU980509 00044847	Schraube mit Mutter	220	(00044847,MU980509)	finden Sie hier	46	Details	4,70 €
7	MU980509 00044847	Schraube mit Mutter	250	(00044847,MU980509)	finden Sie hier	52	Details	4,70 €
7	MU980509 00044847	Schraube mit Mutter	280	(00044847,MU980509)	finden Sie hier	58	Details	4,70 €
8	MU000040 00003977	Rotorlagerschale	180-280	(00003977, 10200000795, MU000039, MU000040)	finden Sie hier	2	Details	191,17 €
9	MU980815-S 90980815	Wälzlager	180-280	(MU980815S)	finden Sie hier	2	Details	105,32 €
10	MU980821 00043823	Wellendichtring	180-280	(00003997, 00043823, 99000000790, MU980821)	finden Sie hier	1	Details	18,86 €
11	2403019009 00043828	Wellendichtring	180-280	(00003978, 00008510, 00043828, 2403019009)	finden Sie hier	2	Details	9,76 €
12	MU980807 00043744	Sicherungsring	180-280	(00043744, 2404068004, 99000000791, MU980807)	finden Sie hier	1	Details	1,90 €
13	MU980808 00043753	Sicherungsring	180-280	(00003975, 00043753, 2404070001, 99000000792, MU980808)	finden Sie hier	2	Details	5,53 €
14	MU980412 00043651	Schraube	180-280	(00043651, MU980412)	finden Sie hier	8	Details	1,49 €
15	MUNL0016 00043196	Scheibe	180-280	(00001249, 00043196, MU980425, MUNL0016)	finden Sie hier	8	Details	3,33 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
