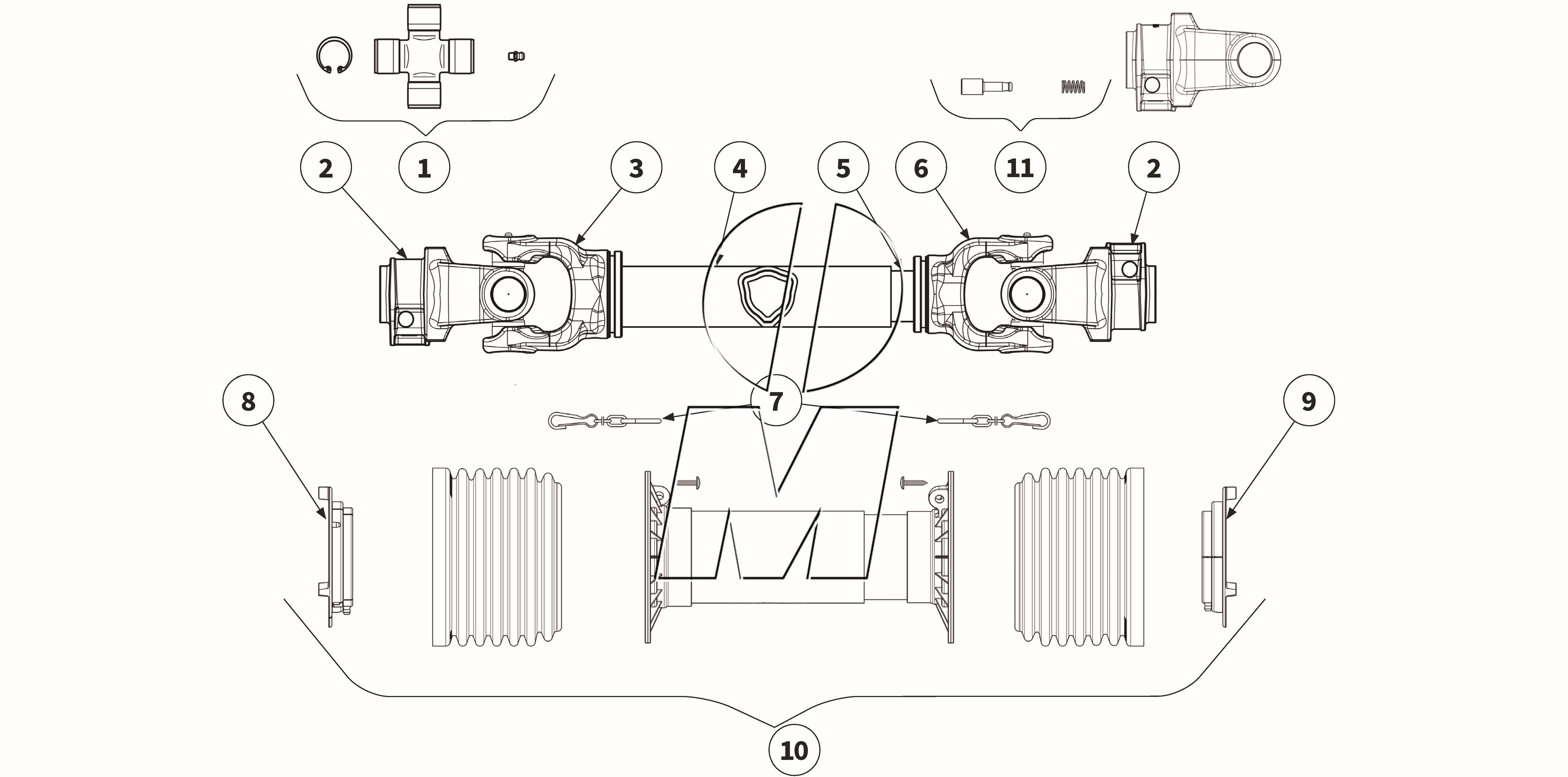

Explosionszeichnung
Zeichnung 12: Gelenkwelle - GE2401 (P_L_ET_25_WEL)
Zeichnung 12: Gelenkwelle - GE2401
Modell: MU-L Vario 180 - 280
Ab Serie: 2025
Ausgabe: 2025-05
Bestellcode: P_L_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
4120H0012R30 40024115 |
Kreuzgarnitur | 180-280 | (4120H0012R30, 41206R30, 4120H0011, 4120H0011R30, 4120H0012) | finden Sie hier | 2 | Details | 68,95 € | ||
| 2 |
5070H0355 40039376 |
Außengabel | 180-280 | (5070H0355, 50507, 507060351, 507S70352) | finden Sie hier | 2 | Details | 77,71 € | ||
| 3 |
204066851 40045404 |
Innengabel für Außenrohr | 180-280 | (6 06, 204066851) | finden Sie hier | 1 | Details | 81,28 € | ||
| 4 |
125121000 40013120 |
Profil-Außenrohr | 180-280 | (125121000R06, 6.03) | finden Sie hier | 1 | Details |
118,58 €
118,58 €*
(118,58 € / 1 Meter) |
||
| 5 |
125091000 40011735 |
Profil-Innenrohr | 180-280 | (125091000R06) | finden Sie hier | 1 | Details |
105,74 €
105,74 €*
(105,74 € / 1 Meter) |
||
| 6 |
204066852 40054148 |
Innengabel für Innenrohr | 180-280 | (6 07, 204066852) | finden Sie hier | 1 | Details | 81,28 € | ||
| 7 |
252000050R02 40042477 |
Haltekette | 180-280 | (252000050R02, 252000001, 252000005R02) | finden Sie hier | 2 | Details | 8,78 € | ||
| 8 |
255071002R02 40040260 |
Laufring | 180-280 | (255071002R02) | finden Sie hier | 1 | Details | 14,67 € | ||
| 9 |
255071001R02 40032605 |
Laufring | 180-280 | (255071001R02) | finden Sie hier | 1 | Details | 15,15 € | ||
| 10 |
5CG7086FXSS 40011347 |
Gelenkwellenschutz | 180-280 | (5CG7086FSXX, 5F06056FFFX, 5F06071FFFX, 5F06086FFFX, 5F06086FFCE, 5CG7086CESS) | finden Sie hier | 1 | Details | 118,95 € | ||
| 11 |
403000001R10 40045908 |
Schiebestift | 180-280 | (403000001, 1 08 25 01, 403000001R10) | finden Sie hier | 2 | Details | 5,81 € |
