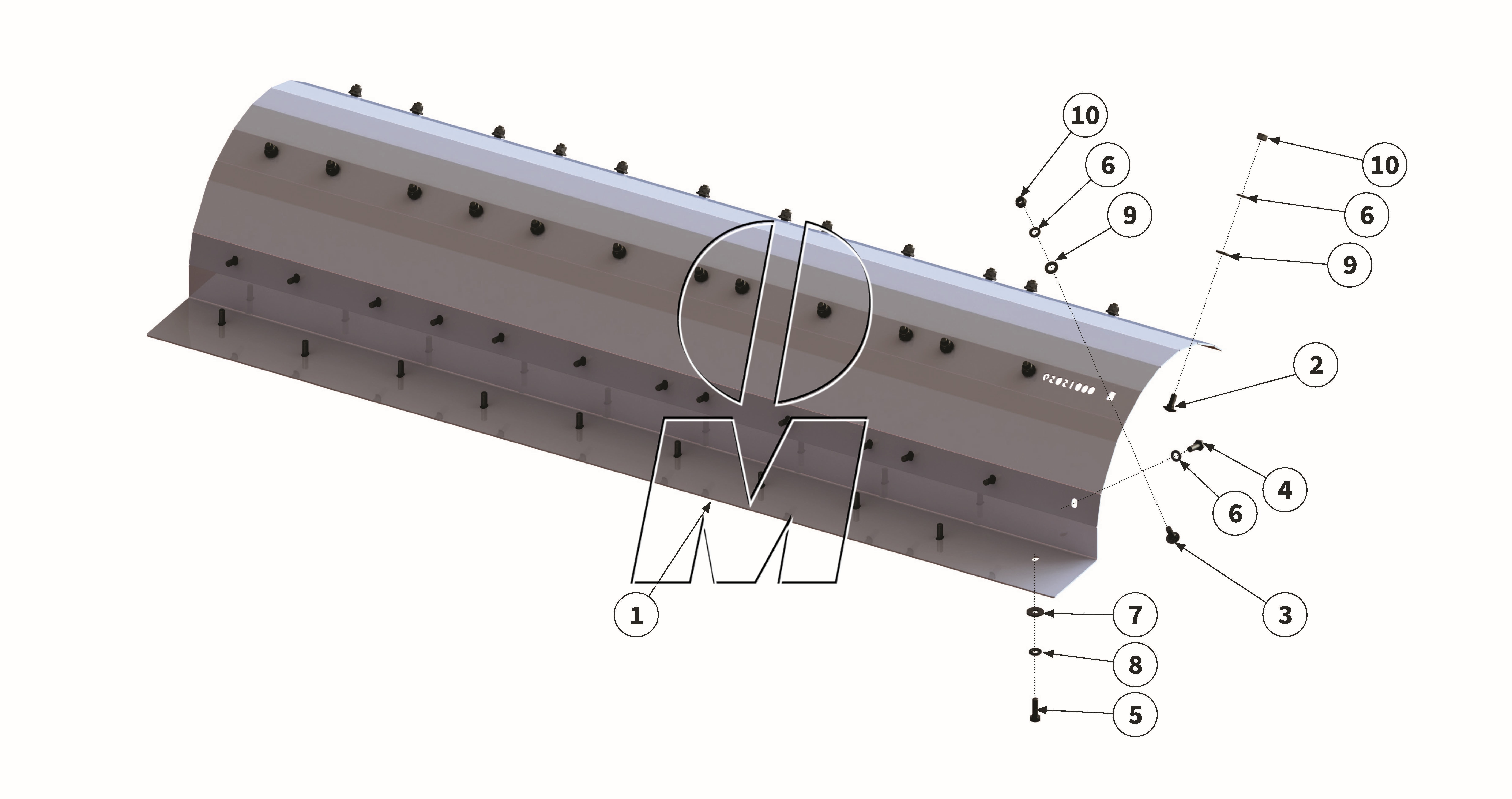

Explosionszeichnung
Zeichnung 15: Verschleißeinlage (P_HS_ET_23_WEL)
Zeichnung 15: Verschleißeinlage
Modell: MU-H/S VARIO 140 - 200
Ab Serie: 2023
Ausgabe: 2023-12
Bestellcode: P_HS_ET_23_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00015068 00015068 |
Verschleißeinlage | 140 | (00015068) | finden Sie hier | 1 | Details | 565,55 € | ||
| 1 |
00015062 00015062 |
Verschleißeinlage | 160 | (00015062) | finden Sie hier | 1 | Details | 606,36 € | ||
| 1 |
00015059 00015059 |
Verschleißeinlage | 180 | (00015059) | finden Sie hier | 1 | Details | 686,21 € | ||
| 1 |
00015056 00015056 |
Verschleißeinlage | 200 | (00015056) | finden Sie hier | 1 | Details | 673,90 € | ||
| 2 |
00000903 00000903 |
Schraube | 140 | (00000903, MU980211) | finden Sie hier | 10 | Details | 1,49 € | ||
| 2 |
00000903 00000903 |
Schraube | 160 | (00000903, MU980211) | finden Sie hier | 11 | Details | 1,49 € | ||
| 2 |
00000903 00000903 |
Schraube | 180 | (00000903, MU980211) | finden Sie hier | 13 | Details | 1,49 € | ||
| 2 |
00000903 00000903 |
Schraube | 200 | (00000903, MU980211) | finden Sie hier | 14 | Details | 1,49 € | ||
| 3 |
00000904 00000904 |
Schraube | 140 | (00000904, MU980214) | finden Sie hier | 10 | Details | 1,49 € | ||
| 3 |
00000904 00000904 |
Schraube | 160 | (00000904, MU980214) | finden Sie hier | 11 | Details | 1,49 € | ||
| 3 |
00000904 00000904 |
Schraube | 180 | (00000904, MU980214) | finden Sie hier | 13 | Details | 1,49 € | ||
| 3 |
00000904 00000904 |
Schraube | 200 | (00000904, MU980214) | finden Sie hier | 14 | Details | 1,49 € | ||
| 4 |
MU980205 00043602 |
Schraube | 140 | (00043602, MU0099971, MU980205) | finden Sie hier | 10 | Details | 1,07 € | ||
| 4 |
MU980205 00043602 |
Schraube | 160 | (00043602, MU0099971, MU980205) | finden Sie hier | 11 | Details | 1,07 € | ||
| 4 |
MU980205 00043602 |
Schraube | 180 | (00043602, MU0099971, MU980205) | finden Sie hier | 13 | Details | 1,07 € | ||
| 4 |
MU980205 00043602 |
Schraube | 200 | (00043602, MU0099971, MU980205) | finden Sie hier | 14 | Details | 1,07 € | ||
| 5 |
MU980222 00043603 |
Schraube | 140 | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 8 | Details | 1,19 € | ||
| 5 |
MU980222 00043603 |
Schraube | 160+180 | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 10 | Details | 1,19 € | ||
| 5 |
MU980222 00043603 |
Schraube | 200 | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 12 | Details | 1,19 € | ||
| 6 |
MU980202 00043232 |
Scheibe | 140 | (00001223, 00043232, MU980202) | finden Sie hier | 30 | Details | 0,36 € | ||
| 6 |
MU980202 00043232 |
Scheibe | 160 | (00001223, 00043232, MU980202) | finden Sie hier | 33 | Details | 0,36 € | ||
| 6 |
MU980202 00043232 |
Scheibe | 180 | (00001223, 00043232, MU980202) | finden Sie hier | 39 | Details | 0,36 € | ||
| 6 |
MU980202 00043232 |
Scheibe | 200 | (00001223, 00043232, MU980202) | finden Sie hier | 42 | Details | 0,36 € | ||
| 7 |
MU0099950 00043281 |
Scheibe | 140 | (00043281, MU0099950) | finden Sie hier | 8 | Details | 0,42 € | ||
| 7 |
MU0099950 00043281 |
Scheibe | 160+180 | (00043281, MU0099950) | finden Sie hier | 10 | Details | 0,42 € | ||
| 7 |
MU0099950 00043281 |
Scheibe | 200 | (00043281, MU0099950) | finden Sie hier | 14 | Details | 0,42 € | ||
| 8 |
MUNSKL10 00043766 |
Scheibe | 140 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 8 | Details | 1,07 € | ||
| 8 |
MUNSKL10 00043766 |
Scheibe | 160+180 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 10 | Details | 1,07 € | ||
| 8 |
MUNSKL10 00043766 |
Scheibe | 200 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 14 | Details | 1,07 € | ||
| 9 |
MU980302 00043233 |
Scheibe | 140 | (00043233, MU0099997, MU980302) | finden Sie hier | 20 | Details | 0,36 € | ||
| 9 |
MU980302 00043233 |
Scheibe | 160 | (00043233, MU0099997, MU980302) | finden Sie hier | 22 | Details | 0,36 € | ||
| 9 |
MU980302 00043233 |
Scheibe | 180 | (00043233, MU0099997, MU980302) | finden Sie hier | 26 | Details | 0,36 € | ||
| 9 |
MU980302 00043233 |
Scheibe | 200 | (00043233, MU0099997, MU980302) | finden Sie hier | 28 | Details | 0,36 € | ||
| 10 |
MU0099960 00043177 |
Mutter | 140 | (00043177, MU0099960) | finden Sie hier | 20 | Details | 0,42 € | ||
| 10 |
MU0099960 00043177 |
Mutter | 160 | (00043177, MU0099960) | finden Sie hier | 22 | Details | 0,42 € | ||
| 10 |
MU0099960 00043177 |
Mutter | 180 | (00043177, MU0099960) | finden Sie hier | 26 | Details | 0,42 € | ||
| 10 |
MU0099960 00043177 |
Mutter | 200 | (00043177, MU0099960) | finden Sie hier | 28 | Details | 0,42 € |
