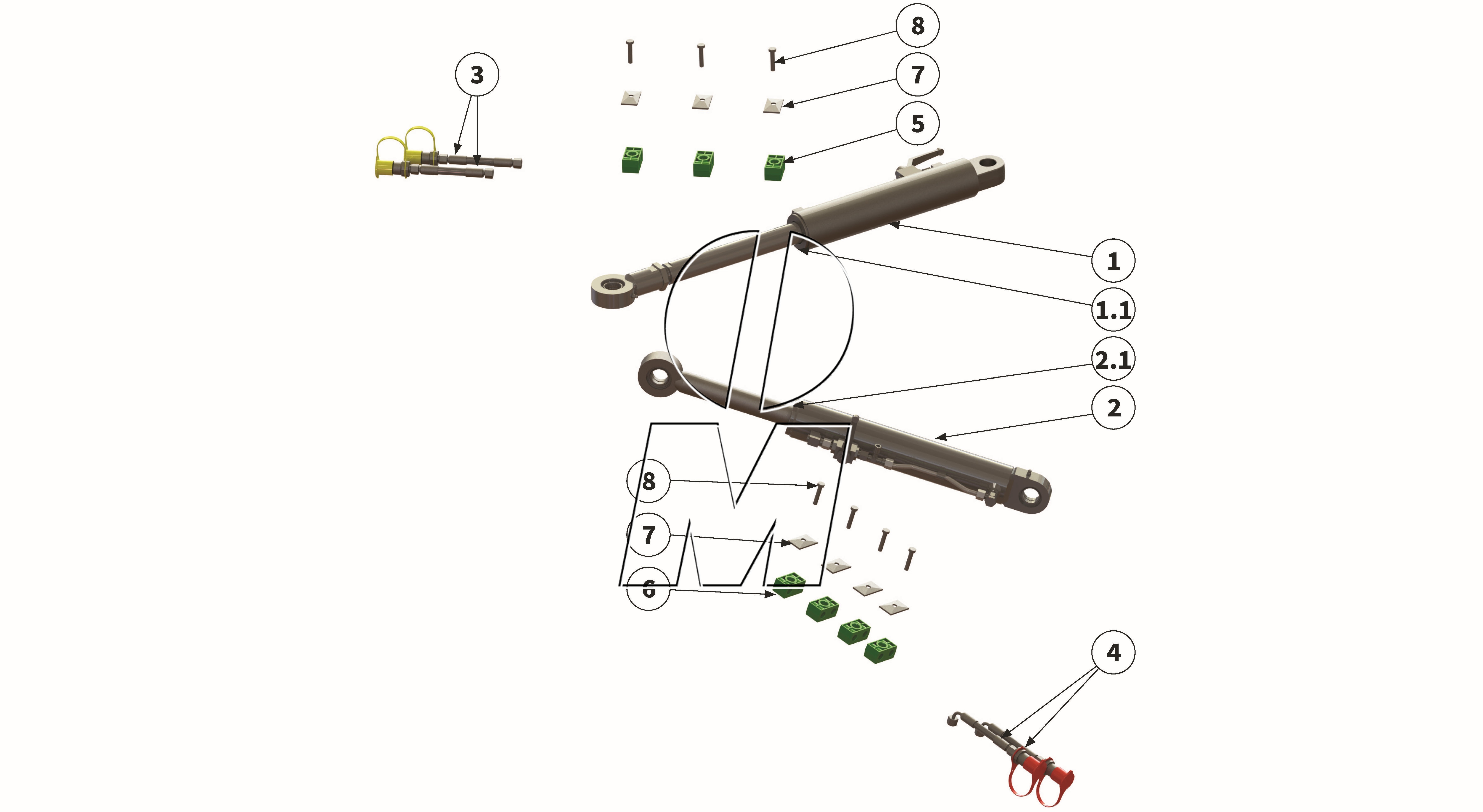

Explosionszeichnung
Zeichnung 08: Hydraulik (P_HS_ET_23_WEL)
Zeichnung 08: Hydraulik
Modell: MU-H/S VARIO 140 - 200
Ab Serie: 2023
Ausgabe: 2023-12
Bestellcode: P_HS_ET_23_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
MU980767 00046365 |
Hydraulikzylinder | 140-200 | (00046365,MU980767) | finden Sie hier | 1 | Details | 620,17 € | ||
| 1-1 |
MUDZ0001 00049520 |
Dichtsatz | 140-200 | (00049520) | finden Sie hier | 1 | Details | 116,98 € | ||
| 2 |
00046362 00046362 |
Hydraulikzylinder | 140-200 | (00046362) | finden Sie hier | 1 | Details | 0,00 € | ||
| 2-1 |
MUDZ0001 00049520 |
Dichtsatz | 140-200 | (00049520) | finden Sie hier | 1 | Details | 116,98 € | ||
| 3 |
00046489 00046489 |
Hydraulikschlauch | 140-200 | (00046489, MU980736) | finden Sie hier | 2 | Details | 34,87 € | ||
| 4 |
MU980737 00046490 |
Hydraulikschlauch | 140-200 | (00046490) | finden Sie hier | 2 | Details | 46,11 € | ||
| 5 |
MU980709 00044354 |
Schellenkörper | 140-200 | (00044354, MU980709) | finden Sie hier | 3 | Details | 2,08 € | ||
| 6 |
00017532 00017532 |
Schellenkörper | 140-200 | (00017532) | finden Sie hier | 4 | Details | 6,01 € | ||
| 7 |
00002475 00002475 |
Deckplatte | 140-200 | (00002475) | finden Sie hier | 7 | Details | 1,37 € | ||
| 8 |
MU980128 00043587 |
Schraube | 140-200 | (00043587, MU980128) | finden Sie hier | 7 | Details | 1,01 € |
