Explosionszeichnung

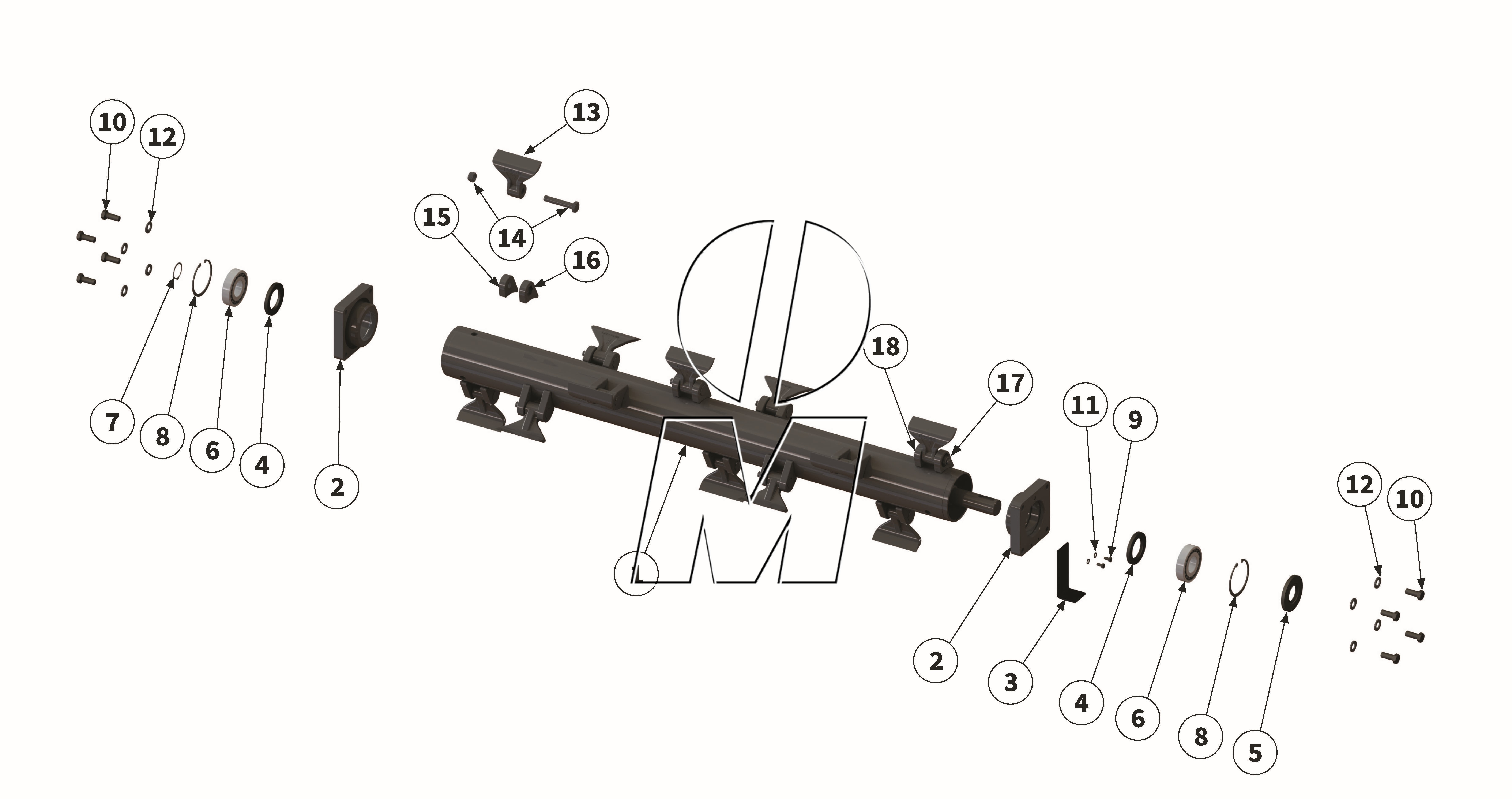

Zeichnung 06: Hammerrotor (P_HS_ET_23_WEL)

Zurück

Zeichnung 06: Hammerrotor
Modell: MU-H/S VARIO 140 - 200
Ab Serie: 2023
Ausgabe: 2023-12
Bestellcode: P_HS_ET_23_WEL

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Ident.-Nr.	GPSR-Info	verwendete Anzahl
1	00014485 00014485	Rotor inkl. Werkzeug	140	(00014485, MUH00023, MUH00023210200000890)	finden Sie hier	1	Details	2.230,77 €
1	00011707 00011707	Rotor inkl. Werkzeug	160	(00011707, MUH00019, MUH000192)	finden Sie hier	1	Details	2.415,76 €
1	00011708 00011708	Rotor inkl. Werkzeug	180	(00011708, MUH00017, MUH000172)	finden Sie hier	1	Details	2.407,73 €
1	00011709 00011709	Rotor inkl. Werkzeug	200	(00011709, MUH00005, MUH00005210200000867)	finden Sie hier	1	Details	2.423,08 €
2	MUH00010 00045455	Rotorlagerschale	140-200	(00045455,00001566,MUH00010)	finden Sie hier	2	Details	162,32 €
3	00045449 00045449	Verschlussblech	140-200	(00045449)	finden Sie hier	1	Details	0,00 €
4	MU980839_ 00039955	Wellendichtring	140-200	(00039955)	finden Sie hier	2	Details	10,12 €
5	MU980837 00043835	Wellendichtring	140-200	(00043835, 2403017050, 2403019013, MU980837)	finden Sie hier	1	Details	14,88 €
6	MU980838 00044678	Wälzlager	140-200	(00044678, 2403052006, MU980838)	finden Sie hier	2	Details	108,41 €
7	MU623013 00043738	Sicherungsring	140-200	(00043738, MU623013)	finden Sie hier	1	Details	1,31 €
8	MU980836 00043752	Sicherungsring	140-200	(00043752, 2404070005, MU980836)	finden Sie hier	2	Details	8,51 €
9	MU982811 00043707	Schraube	140-200	(00043707, 99000000828, MU980105, MU982811)	finden Sie hier	2	Details	0,42 €
10	MU980412 00043651	Schraube	140-200	(00043651, MU980412)	finden Sie hier	8	Details	1,49 €
11	MU0099999 00043249	Scheibe	140-200	(00043249, MU0099999, MU980102)	finden Sie hier	2	Details	0,12 €
12	MUNSKL16 00043769	Scheibe	140-200	(00012352, 00043769, 99000000666, MUNSKL16)	finden Sie hier	8	Details	1,90 €
13	MU000306 00001836	MHammerschlegel	140	(00001836, MU000306)	finden Sie hier	10	Details	18,50 €
13	MU000306 00001836	MHammerschlegel	160	(00001836, MU000306)	finden Sie hier	14	Details	18,50 €
13	MU000306 00001836	MHammerschlegel	180+200	(00001836, MU000306)	finden Sie hier	16	Details	18,50 €
14	MU980416-G 00018734	Schraube mit Mutter	140	(00018734, MU980416G)	finden Sie hier	10	Details	4,70 €
14	MU980416-G 00018734	Schraube mit Mutter	160	(00018734, MU980416G)	finden Sie hier	14	Details	4,70 €
14	MU980416-G 00018734	Schraube mit Mutter	180+200	(00018734, MU980416G)	finden Sie hier	16	Details	4,70 €
15	00013633 00013633	Werkzeughalter rund rechts	140	(00013633)	finden Sie hier	11	Details	12,85 €
15	00013633 00013633	Werkzeughalter rund rechts	160	(00013633)	finden Sie hier	13	Details	12,85 €
15	00013633 00013633	Werkzeughalter rund rechts	180+200	(00013633)	finden Sie hier	15	Details	12,85 €
16	00013632 00013632	Werkzeughalter 6-kant links	140	(00013632)	finden Sie hier	11	Details	12,85 €
16	00013632 00013632	Werkzeughalter 6-kant links	160	(00013632)	finden Sie hier	13	Details	12,85 €
16	00013632 00013632	Werkzeughalter 6-kant links	180+200	(00013632)	finden Sie hier	15	Details	12,85 €
17	00019323 00019323	Werkzeughalter rund links	140-200	(00019323)	finden Sie hier	1	Details	14,04 €
18	00019322 00019322	Werkzeughalter 6-kant rechts	140-200	(00019322)	finden Sie hier	1	Details	14,04 €

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
