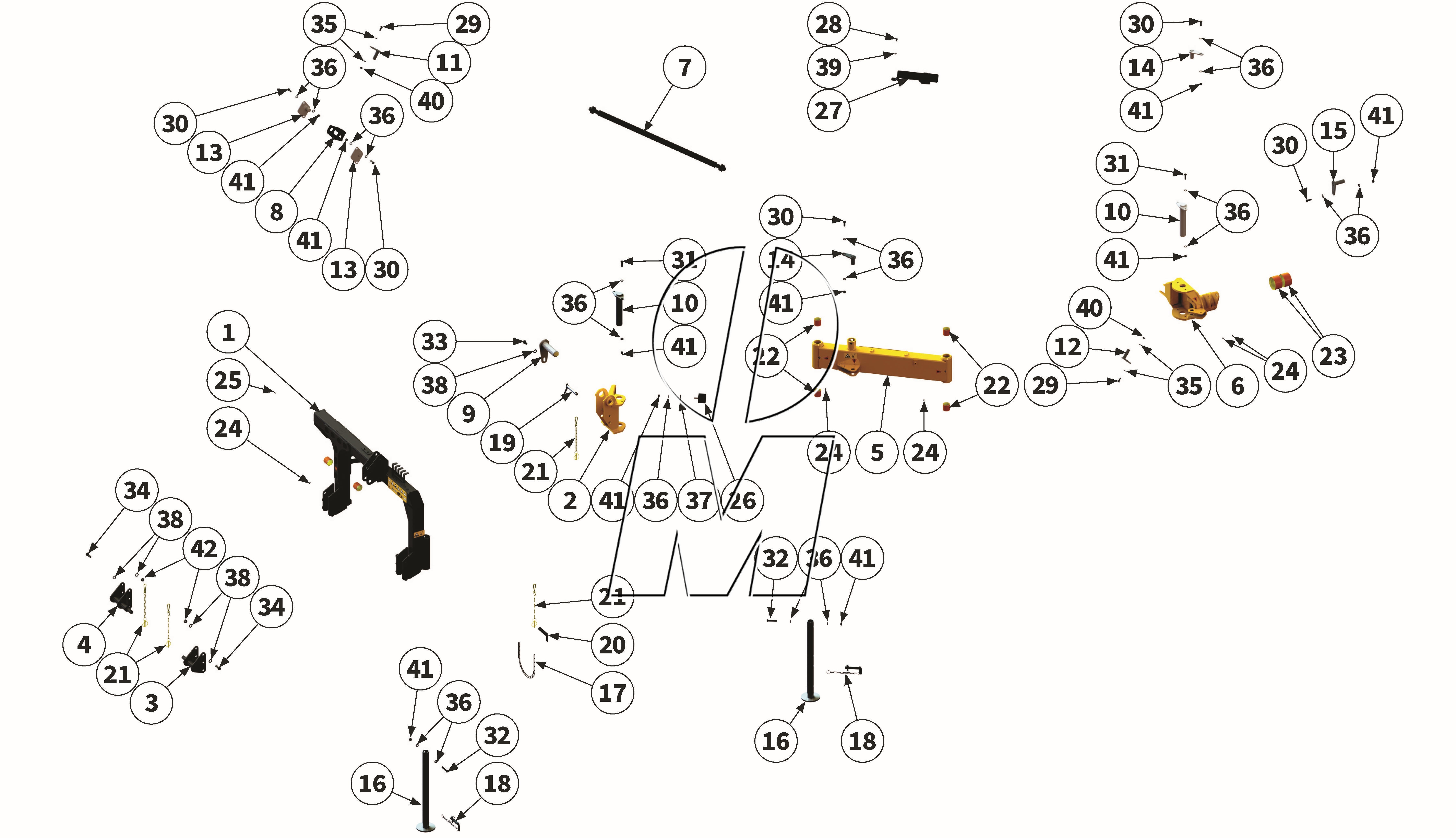

Explosionszeichnung
Zeichnung 04: Anbaubock (P_HS_ET_23_WEL)
Zeichnung 04: Anbaubock
Modell: MU-H/S VARIO 140 - 200
Ab Serie: 2023
Ausgabe: 2023-12
Bestellcode: P_HS_ET_23_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
MUH01063 00006067 |
Anbaubock | 140-200 | (00006067, MUH01063) | finden Sie hier | 1 | Details | 1.968,32 € | ||
| 2 |
MUH01015 00046196 |
Anlenkbock | 140-200 | (00046196,MUH01015) | finden Sie hier | 1 | Details | 1.016,02 € | ||
| 3 |
MUH01096 00006083 |
Anbauadapter links | 140-200 | (00006083, MUH01096) | finden Sie hier | 1 | Details | 210,27 € | ||
| 4 |
MUH01098 00006086 |
Anbauadapter rechts | 140-200 | (00006086, MUH01098) | finden Sie hier | 1 | Details | 210,27 € | ||
| 5 |
MUH01010 00018001 |
Schwenkarm | 140-200 | (00018001, MUH01010) | finden Sie hier | 1 | Details | 1.032,09 € | ||
| 6 |
MUH01054 00004422 |
Zugbock | 140-200 | (00004422, MUH01054) | finden Sie hier | 1 | Details | 2.176,33 € | ||
| 7 |
MUH01076 00006094 |
Parallellenker | 140-200 | (00006094,MUH01076) | finden Sie hier | 1 | Details | 320,23 € | ||
| 8 |
00034814 00034814 |
Wippe | 140-200 | (00034814) | finden Sie hier | 1 | Details | 181,77 € | ||
| 9 |
MUH01106 00006078 |
Bolzen | 140-200 | (00006078, MUH01106) | finden Sie hier | 1 | Details | 241,99 € | ||
| 10 |
MUH01021 00006097 |
Laschenbolzen | 140-200 | (00006097, MUH01021) | finden Sie hier | 2 | Details | 157,56 € | ||
| 11 |
MU000067 00006109 |
Laschenbolzen | 140-200 | (00006109, MU000067) | finden Sie hier | 1 | Details | 69,50 € | ||
| 12 |
MU000307 00006133 |
Laschenbolzen | 140-200 | (00006133) | finden Sie hier | 1 | Details | 58,61 € | ||
| 13 |
MU000061 00049061 |
Laschenbolzen | 140-200 | (00006117,MU000061) | finden Sie hier | 2 | Details | 64,86 € | ||
| 14 |
MU000308 00006137 |
Laschenbolzen | 140-200 | (00006137, MU000308) | finden Sie hier | 2 | Details | 47,60 € | ||
| 15 |
MU000310 00006139 |
Laschenbolzen | 140-200 | (00006139, MU000310) | finden Sie hier | 1 | Details | 105,79 € | ||
| 16 |
MU000094 00002931 |
Abstellstütze | 140-200 | (00002931, MU000094) | finden Sie hier | 2 | Details | 201,17 € | ||
| 17 |
MU000619 00006088 |
Kette | 140-200 | (MU000619,00000553) | finden Sie hier | 1 | Details | 10,59 € | ||
| 18 |
00005545 00005545 |
Bolzen mit Kette | 140-200 | (00001835, 00005545, MU0501997, MU980942) | finden Sie hier | 2 | Details | 22,49 € | ||
| 19 |
00031263 00031263 |
Bolzen | 140-200 | (00031263) | finden Sie hier | 1 | Details | 19,46 € | ||
| 20 |
00046220 00046220 |
Bolzen | 140-200 | (00046220) | finden Sie hier | 1 | Details | 0,00 € | ||
| 21 |
MU2500106 00044560 |
Sicherungselement | 140-200 | (00044560, MU2500106) | finden Sie hier | 4 | Details | 11,66 € | ||
| 22 |
900-00001099 00017900 |
Gleitlagerbuchse | 140-200 | (00017900) | finden Sie hier | 6 | Details | 21,60 € | ||
| 23 |
MU980915 00006161 |
Gleitlager | 140-200 | (00006161,MU980915) | finden Sie hier | 2 | Details | 61,29 € | ||
| 24 |
MU980700 00043301 |
Schmiernippel | 140-200 | (00043301) | finden Sie hier | 5 | Details | 0,36 € | ||
| 25 |
00043784 00043784 |
Spannhülse | 140-200 | (00043784, MU980916) | finden Sie hier | 1 | Details | 0,30 € | ||
| 26 |
00005106 00044530 |
Gummipuffer | 140-200 | (00044530,00005106,MU980904,900-00000566) | finden Sie hier | 1 | Details | 46,29 € | ||
| 27 |
00034496 00034496 |
Dokumentenrolle | 140-200 | (00034496) | finden Sie hier | 1 | Details | 17,37 € | ||
| 28 |
MU982811 00043707 |
Schraube | 140-200 | (00043707, 99000000828, MU980105, MU982811) | finden Sie hier | 2 | Details | 0,42 € | ||
| 29 |
MU980205 00043602 |
Schraube | 140-200 | (00043602, MU0099971, MU980205) | finden Sie hier | 2 | Details | 1,07 € | ||
| 30 |
MU980311 00043621 |
Schraube | 140-200 | (00043621, MU0099931, MU980311) | finden Sie hier | 7 | Details | 1,19 € | ||
| 31 |
MU980328 00043622 |
Schraube | 140-200 | (00043622, MU980321, MU980328) | finden Sie hier | 4 | Details | 1,19 € | ||
| 32 |
00043628 00043628 |
Schraube | 140-200 | (00043628, MU0099973) | finden Sie hier | 2 | Details | 1,73 € | ||
| 33 |
MU980414 00043649 |
Schraube | 140-200 | (00043649, MU980414) | finden Sie hier | 1 | Details | 1,25 € | ||
| 34 |
MU980407 00043720 |
Schraube | 140-200 | (00002607, 00043720, 99000000615, MU980407) | finden Sie hier | 12 | Details | 1,49 € | ||
| 35 |
MU980202 00043232 |
Scheibe | 140-200 | (00001223, 00043232, MU980202) | finden Sie hier | 4 | Details | 0,36 € | ||
| 36 |
MU980302 00043233 |
Scheibe | 140-200 | (00043233, MU0099997, MU980302) | finden Sie hier | 27 | Details | 0,36 € | ||
| 37 |
MU980203 00043282 |
Scheibe | 140-200 | (00043282, MU0099927, MU980203) | finden Sie hier | 1 | Details | 0,60 € | ||
| 38 |
MU980402 00043235 |
Scheibe | 140-200 | (00043235, MU0099996, MU980402) | finden Sie hier | 25 | Details | 0,42 € | ||
| 39 |
MUNSKL08 00043771 |
Scheibe | 140-200 | (00012354, 00043771, MUNSKL08) | finden Sie hier | 2 | Details | 1,07 € | ||
| 40 |
MU0099960 00043177 |
Mutter | 140-200 | (00043177, MU0099960) | finden Sie hier | 2 | Details | 0,42 € | ||
| 41 |
MU980301 00043178 |
Mutter | 140-200 | (00043178, MU0099957, MU980301) | finden Sie hier | 14 | Details | 0,42 € | ||
| 42 |
MU980401 00043180 |
Mutter | 140-200 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 12 | Details | 1,19 € |
- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
