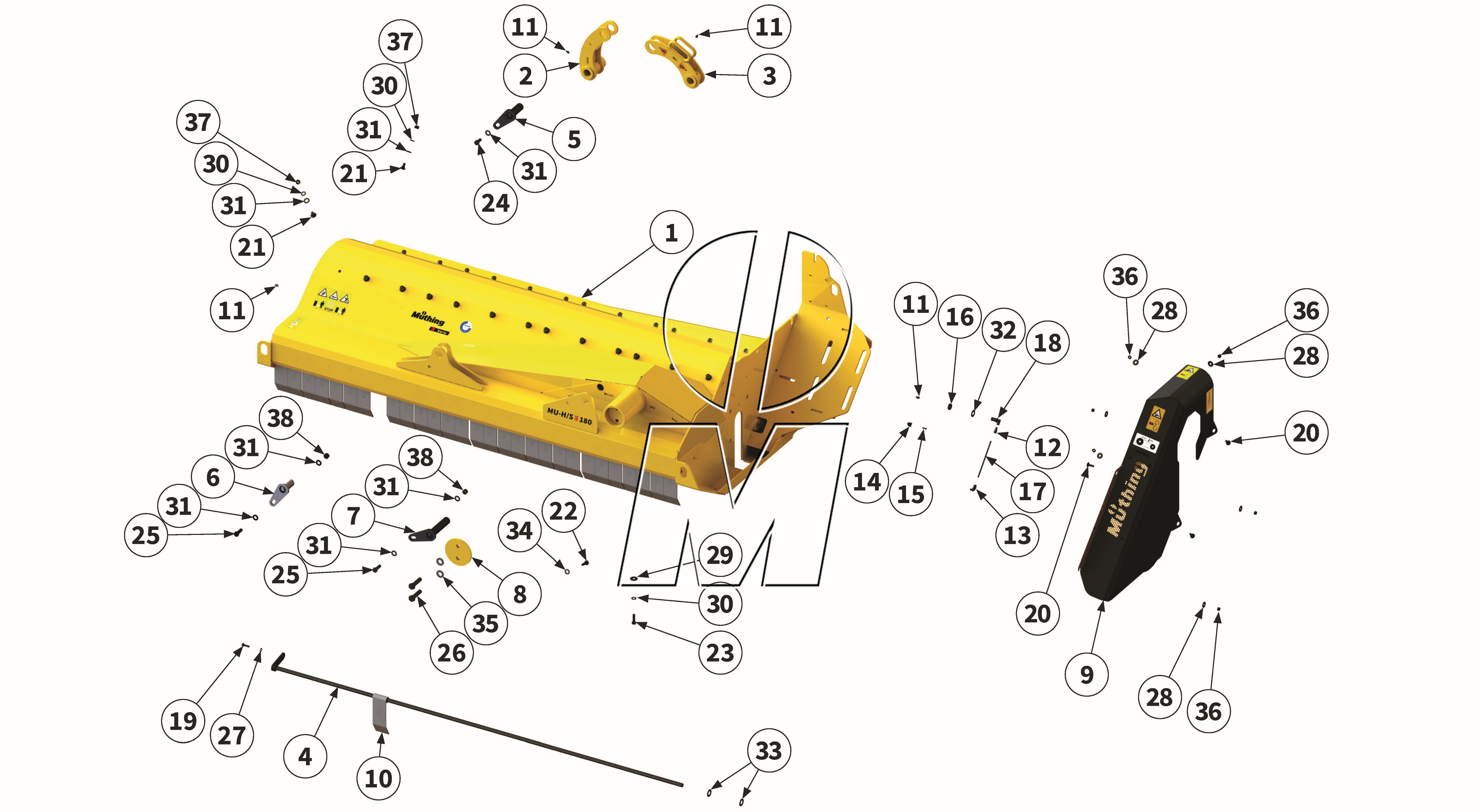

Explosionszeichnung
Zeichnung 01: Gehäuse (P_HS_ET_23_WEL)
Zeichnung 01: Gehäuse
Modell: MU-H/S VARIO 140 - 200
Ab Serie: 2023
Ausgabe: 2023-12
Bestellcode: P_HS_ET_23_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
101-00000182 00017986 |
Gehäuse | 140 | (00017986,00000239,10100000182) | finden Sie hier | 1 | Details | 2.989,10 € | |||
| 1 |
101-00000225 00017990 |
Gehäuse | 160 | (00017990,00000271,10100000225) | finden Sie hier | 1 | Details | 3.106,02 € | |||
| 1 |
101-00000254 00017993 |
Gehäuse | 180 | (00017993,00000302,10100000254) | finden Sie hier | 1 | Details | 3.213,42 € | |||
| 1 |
101-00000279 00017996 |
Gehäuse | 200 | (00017996,00000319,10100000279) | finden Sie hier | 1 | Details | 3.295,05 € | |||
| 2 |
MUH01027 00006169 |
Kniehebel | 140-200 | (00006169,MUH01027) | finden Sie hier | 1 | Details | 190,46 € | |||
| 3 |
MUH01024 00006175 |
Lenkerhebel | 140-200 | (00006175, MUH01024) | finden Sie hier | 1 | Details | 184,57 € | |||
| 4 |
00001374 00001374 |
Pendelwelle | 140 | (00001374, MU0221012) | finden Sie hier | 1 | Details | 91,81 € | |||
| 4 |
00001798 00001798 |
Pendelwelle | 160 | (00001798, MU0221011) | finden Sie hier | 1 | Details | 104,66 € | |||
| 4 |
MU000241 00004784 |
Pendelwelle | 180 | (00004784, 2200185699, MU000241, MU0221015) | finden Sie hier | 1 | Details | 83,24 € | |||
| 4 |
MU000196 00005640 |
Pendelwelle | 200 | (00005640, 2200186399, MU000196, MU0221016) | finden Sie hier | 1 | Details | 88,18 € | |||
| 5 |
MU000309 00006165 |
Laschenbolzen | 140-200 | (00006165) | finden Sie hier | 1 | Details | 105,02 € | |||
| 6 |
MU000308 00006137 |
Laschenbolzen | 140-200 | (00006137, MU000308) | finden Sie hier | 1 | Details | 47,60 € | |||
| 7 |
MU000536 00006135 |
Laschenbolzen | 140-200 | (00006135, MU000536) | finden Sie hier | 1 | Details | 125,19 € | |||
| 8 |
MUH01093 00006189 |
Zugflansch | 140-200 | (00006189) | finden Sie hier | 1 | Details | 67,00 € | |||
| 9 |
MUH01052 00006186 |
Schutzabdeckung | 140-200 | (00006186,00000240,MUH01052,101-00000185) | finden Sie hier | 1 | Details | 458,63 € | |||
| 10 |
MU000313-1 00001058 |
Pendelschutzklappe | 140 | (00001058, MU000313, MU0003131) | finden Sie hier | 23 | Details | 9,76 € | |||
| 10 |
MU000313-1 00001058 |
Pendelschutzklappe | 160 | (00001058, MU000313, MU0003131) | finden Sie hier | 26 | Details | 9,76 € | |||
| 10 |
MU000313-1 00001058 |
Pendelschutzklappe | 180 | (00001058, MU000313, MU0003131) | finden Sie hier | 29 | Details | 9,76 € | |||
| 10 |
MU000313-1 00001058 |
Pendelschutzklappe | 200 | (00001058, MU000313, MU0003131) | finden Sie hier | 33 | Details | 9,76 € | |||
| 11 |
MU980700 00043301 |
Schmiernippel | 140-200 | (00043301) | finden Sie hier | 4 | Details | 0,36 € | |||
| 12 |
MULI0002 00044548 |
Verschraubung | 140-200 | (00002197, 00044548, MULI0002) | finden Sie hier | 1 | Details | 12,91 € | |||
| 13 |
MULI0006 00044550 |
Verschraubung | 140-200 | (00002259, 00044550, MULI0006) | finden Sie hier | 1 | Details | 20,29 € | |||
| 14 |
MUMG0005 00044539 |
Schelle | 140-200 | (00044539, MUMG0005) | finden Sie hier | 1 | Details | 3,45 € | |||
| 15 |
00015087 00015087 |
Blindniet | 140-200 | (00015087, MUMG0004) | finden Sie hier | 1 | Details | 2,20 € | |||
| 16 |
MU980521 00043172 |
Mutter | 140-200 | (00043172, MU980521) | finden Sie hier | 1 | Details | 1,37 € | |||
| 17 |
MULI0005 00044936 |
Schmierleitung | 140-200 | Bedarfsmenge | (00044936, 504360412, MULI0005) | finden Sie hier | 1 | Details |
9,16 €
9,16 €*
(9,16 € / 1 Meter) |
||
| 18 |
00017522 00017522 |
Winkelverbinder | 140-200 | (00017522) | finden Sie hier | 1 | Details | 21,66 € | |||
| 19 |
MU980109 00043709 |
Schraube | 140-200 | (00043709, 6031267, MU980109, MU980113) | finden Sie hier | 1 | Details | 1,07 € | |||
| 20 |
MU0099988 00043355 |
Schraube | 140-200 | (00000910, 00043355, MU0099988, MU980106) | finden Sie hier | 3 | Details | 1,19 € | |||
| 21 |
MU980206 00043324 |
Schraube | 140 | (00043324, MU980206) | finden Sie hier | 20 | Details | 1,13 € | |||
| 21 |
MU980206 00043324 |
Schraube | 160 | (00043324, MU980206) | finden Sie hier | 22 | Details | 1,13 € | |||
| 21 |
MU980206 00043324 |
Schraube | 180 | (00043324, MU980206) | finden Sie hier | 26 | Details | 1,13 € | |||
| 21 |
MU980206 00043324 |
Schraube | 200 | (00043324, MU980206) | finden Sie hier | 28 | Details | 1,13 € | |||
| 22 |
MU980205 00043602 |
Schraube | 140 | (00043602, MU0099971, MU980205) | finden Sie hier | 10 | Details | 1,07 € | |||
| 22 |
MU980205 00043602 |
Schraube | 160 | (00043602, MU0099971, MU980205) | finden Sie hier | 11 | Details | 1,07 € | |||
| 22 |
MU980205 00043602 |
Schraube | 180 | (00043602, MU0099971, MU980205) | finden Sie hier | 13 | Details | 1,07 € | |||
| 22 |
MU980205 00043602 |
Schraube | 200 | (00043602, MU0099971, MU980205) | finden Sie hier | 14 | Details | 1,07 € | |||
| 23 |
MU980222 00043603 |
Schraube | 140 | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 8 | Details | 1,19 € | |||
| 23 |
MU980222 00043603 |
Schraube | 160+180 | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 10 | Details | 1,19 € | |||
| 23 |
MU980222 00043603 |
Schraube | 200 | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 12 | Details | 1,19 € | |||
| 24 |
MU980341 00043619 |
Schraube | 140-200 | (00043619, MU0099942, MU980305, MU980341) | finden Sie hier | 1 | Details | 1,07 € | |||
| 25 |
MU980311 00043621 |
Schraube | 140-200 | (00043621, MU0099931, MU980311) | finden Sie hier | 2 | Details | 1,19 € | |||
| 26 |
00043655 00043655 |
Schraube | 140-200 | (00043655, 2404007011, MU981002) | finden Sie hier | 2 | Details | 1,79 € | |||
| 27 |
MU0099999 00043249 |
Scheibe | 140-200 | (00043249, MU0099999, MU980102) | finden Sie hier | 1 | Details | 0,12 € | |||
| 28 |
MU0099951 00043286 |
Scheibe | 140-200 | (00043286, MU0099951, MU980103) | finden Sie hier | 6 | Details | 0,42 € | |||
| 29 |
MU0099950 00043281 |
Scheibe | 140 | (00043281, MU0099950) | finden Sie hier | 8 | Details | 0,42 € | |||
| 29 |
MU0099950 00043281 |
Scheibe | 160+180 | (00043281, MU0099950) | finden Sie hier | 10 | Details | 0,42 € | |||
| 29 |
MU0099950 00043281 |
Scheibe | 200 | (00043281, MU0099950) | finden Sie hier | 12 | Details | 0,42 € | |||
| 30 |
MU980202 00043232 |
Scheibe | 140 | (00001223, 00043232, MU980202) | finden Sie hier | 28 | Details | 0,36 € | |||
| 30 |
MU980202 00043232 |
Scheibe | 160 | (00001223, 00043232, MU980202) | finden Sie hier | 32 | Details | 0,36 € | |||
| 30 |
MU980202 00043232 |
Scheibe | 180 | (00001223, 00043232, MU980202) | finden Sie hier | 36 | Details | 0,36 € | |||
| 30 |
MU980202 00043232 |
Scheibe | 200 | (00001223, 00043232, MU980202) | finden Sie hier | 40 | Details | 0,36 € | |||
| 31 |
MU980302 00043233 |
Scheibe | 140 | (00043233, MU0099997, MU980302) | finden Sie hier | 25 | Details | 0,36 € | |||
| 31 |
MU980302 00043233 |
Scheibe | 160 | (00043233, MU0099997, MU980302) | finden Sie hier | 27 | Details | 0,36 € | |||
| 31 |
MU980302 00043233 |
Scheibe | 180 | (00043233, MU0099997, MU980302) | finden Sie hier | 31 | Details | 0,36 € | |||
| 31 |
MU980302 00043233 |
Scheibe | 200 | (00043233, MU0099997, MU980302) | finden Sie hier | 33 | Details | 0,36 € | |||
| 32 |
MU980502 00043234 |
Scheibe | 140-200 | (00043234, MU980502) | finden Sie hier | 1 | Details | 0,42 € | |||
| 33 |
MU980402 00043235 |
Scheibe | 140+200 | (00043235, MU0099996, MU980402) | finden Sie hier | 2 | Details | 0,42 € | |||
| 33 |
MU980402 00043235 |
Scheibe | 160 | (00043235, MU0099996, MU980402) | finden Sie hier | 8 | Details | 0,42 € | |||
| 33 |
MU980402 00043235 |
Scheibe | 180 | (00043235, MU0099996, MU980402) | finden Sie hier | 13 | Details | 0,42 € | |||
| 34 |
MUNSKL10 00043766 |
Scheibe | 140 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 10 | Details | 1,07 € | |||
| 34 |
MUNSKL10 00043766 |
Scheibe | 160 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 11 | Details | 1,07 € | |||
| 34 |
MUNSKL10 00043766 |
Scheibe | 180 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 13 | Details | 1,07 € | |||
| 34 |
MUNSKL10 00043766 |
Scheibe | 200 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 14 | Details | 1,07 € | |||
| 35 |
MUNSKL16 00043769 |
Scheibe | 140-200 | (00012352, 00043769, 99000000666, MUNSKL16) | finden Sie hier | 2 | Details | 1,90 € | |||
| 36 |
MU0099961 00043191 |
Mutter | 140-200 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 6 | Details | 0,42 € | |||
| 37 |
MU0099960 00043177 |
Mutter | 140 | (00043177, MU0099960) | finden Sie hier | 20 | Details | 0,42 € | |||
| 37 |
MU0099960 00043177 |
Mutter | 160 | (00043177, MU0099960) | finden Sie hier | 22 | Details | 0,42 € | |||
| 37 |
MU0099960 00043177 |
Mutter | 180 | (00043177, MU0099960) | finden Sie hier | 26 | Details | 0,42 € | |||
| 37 |
MU0099960 00043177 |
Mutter | 200 | (00043177, MU0099960) | finden Sie hier | 28 | Details | 0,42 € | |||
| 38 |
MU980301 00043178 |
Mutter | 140-200 | (00043178, MU0099957, MU980301) | finden Sie hier | 2 | Details | 0,42 € |
