Explosionszeichnung

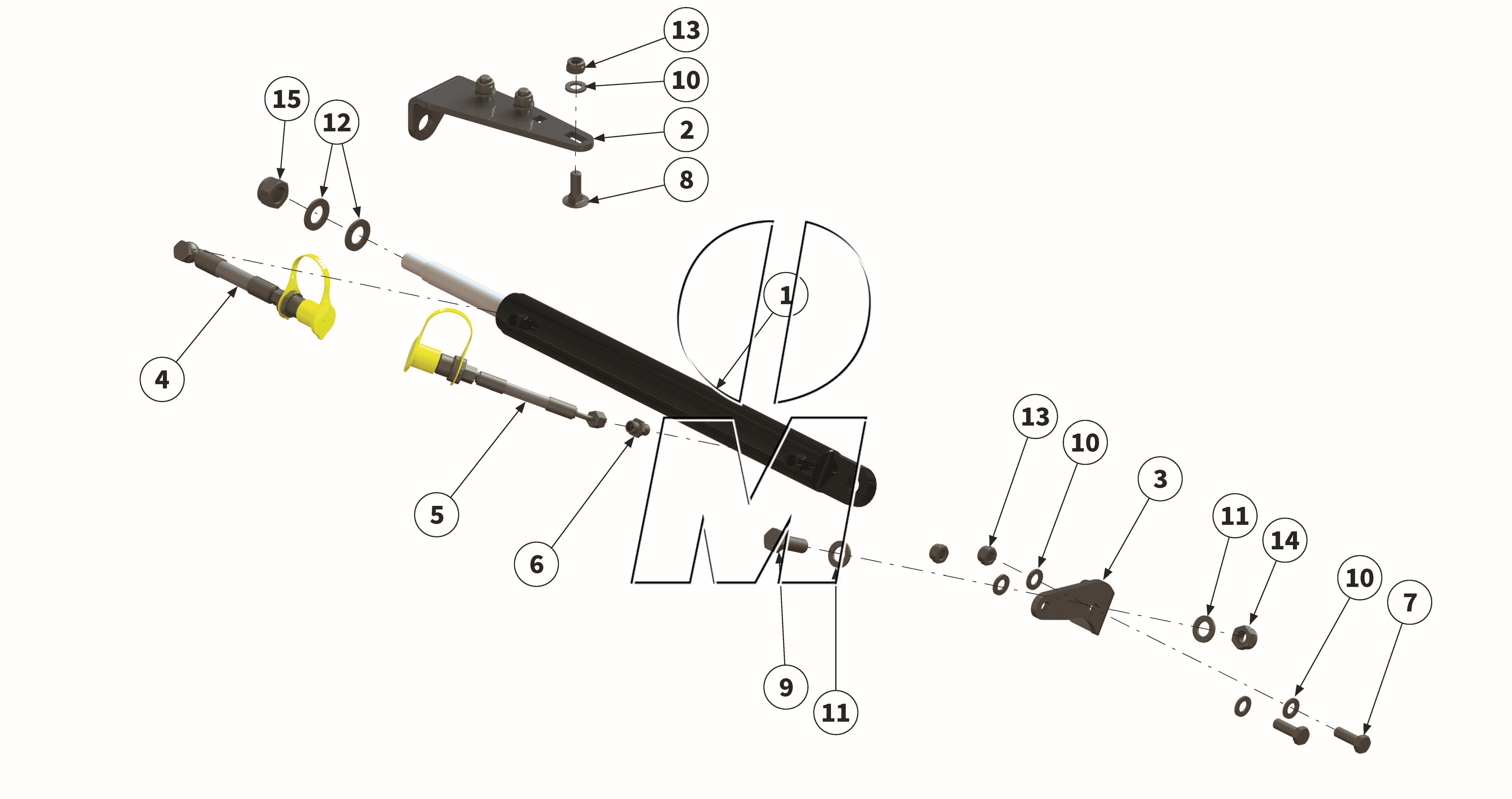

Zeichnung 23: Hydraulische Seitenverschiebung (P_H_ET_25_WEL)
Zeichnung 23: Hydraulische Seitenverschiebung
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
MUH00152 00014475 |
Hydraulikzylinder | 140+150 | (00014475, MUH00152) | finden Sie hier | 1 | Details | 635,16 € | ||
| 1 |
MUH00097 00045914 |
Hydraulikzylinder | 160-220 | (00045914) | finden Sie hier | 1 | Details | 417,69 € | ||
| 1-a |
MUDZ0003 90260003 |
Dichtsatz | 140+150 | (DSS04002501, MUDZ0003) | finden Sie hier | 1 | Details | 95,26 € | ||
| 1-a |
MUDZ0004 90260004 |
Dichtsatz | 160-220 | (DSHYI05003002, MUDZ0004) | finden Sie hier | 1 | Details | 129,35 € | ||
| 2 |
MUH00069 00014439 |
Zylinderaufnahme | 140-220 | (00014439, MUH00069) | finden Sie hier | 1 | Details | 26,89 € | ||
| 3 |
MUH00185 00014438 |
Aufnahme | 140-220 | (00014438, MUH00185) | finden Sie hier | 1 | Details | 21,60 € | ||
| 4 |
00046059 00046059 |
Hydraulikschlauch | 140-220 | (00046059) | finden Sie hier | 1 | Details | 43,49 € | ||
| 5 |
00046058 00046058 |
Hydraulikschlauch | 140-220 | (00046058) | finden Sie hier | 1 | Details | 39,98 € | ||
| 6 |
XGE-08-PLR-1/4 40050088 |
Verschraubung | 140-220 | (XGE 08-PLR 1/4, XGE 8-PLR 1/4) | finden Sie hier | 1 | Details | 1,00 € | ||
| 7 |
MU980311 00043621 |
Schraube | 140-220 | (00043621, MU0099931, MU980311) | finden Sie hier | 2 | Details | 1,19 € | ||
| 8 |
MU980320 00043333 |
Schraube | 140-220 | (00043333, MU0099984, MU980320) | finden Sie hier | 3 | Details | 2,08 € | ||
| 9 |
MU980407 00043720 |
Schraube | 140-220 | (00002607, 00043720, 99000000615, MU980407) | finden Sie hier | 1 | Details | 1,49 € | ||
| 10 |
MU980302 00043233 |
Scheibe | 140-220 | (00043233, MU0099997, MU980302) | finden Sie hier | 7 | Details | 0,36 € | ||
| 11 |
MU980402 00043235 |
Scheibe | 140-220 | (00043235, MU0099996, MU980402) | finden Sie hier | 2 | Details | 0,42 € | ||
| 12 |
MU980505 00043237 |
Scheibe | 140-220 | (00043237, MU980505) | finden Sie hier | 2 | Details | 1,01 € | ||
| 13 |
MU980301 00043178 |
Mutter | 140-220 | (00043178, MU0099957, MU980301) | finden Sie hier | 5 | Details | 0,42 € | ||
| 14 |
MU980401 00043180 |
Mutter | 140-220 | (00043180, 2404032004, MU0099958, MU980401) | finden Sie hier | 1 | Details | 1,19 € | ||
| 15 |
MU0099959 00043184 |
Mutter | 140-220 | (00043184, MU0099959, MU980506) | finden Sie hier | 1 | Details | 1,90 € |
