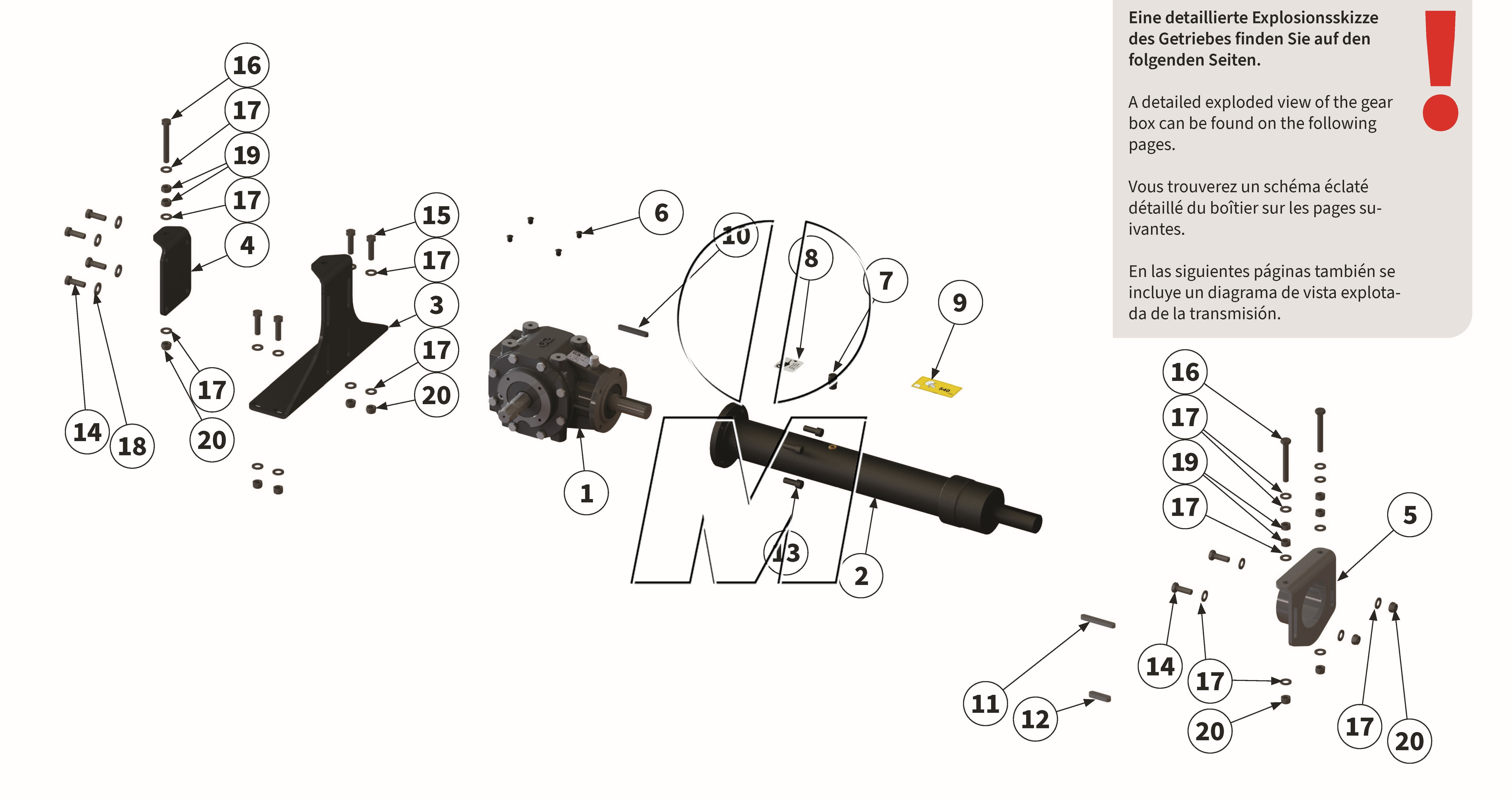

Explosionszeichnung
Zeichnung 08: Antrieb & Getriebe (P_H_ET_25_WEL)
Zeichnung 08: Antrieb & Getriebe
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
MU980819-BRM 90980819 |
Getriebe | 120-220 | (MU980819BRM) | finden Sie hier | 1 | Details | 977,11 € | |||
| 1-a |
MU983005 00043960 |
Getriebe DF | 120-220 | (00043960, MA49300VSd33VA70, MU983005) | finden Sie hier | 1 | Details | 1.057,49 € | |||
| 2-a |
00043969 00043969 |
Verlängerungswelle 530 | 120 | (00043969) | finden Sie hier | 1 | Details | 457,97 € | |||
| 2-b |
00043970 00043970 |
Verlängerungswelle 615 | 140+150 | (00043970) | finden Sie hier | 1 | Details | 470,70 € | |||
| 2-c |
MU980850-BRM 00043978 |
Verlängerungswelle 780 | 160-220 | (00043978, MU980850BRM) | finden Sie hier | 1 | Details | 499,92 € | |||
| 2-d |
MU980851-BRM 00043979 |
Verlängerungswelle 950 | 180+200 | Anbauposition des Getriebes - mittig | (00043979, 700031005, MU980851BRM) | finden Sie hier | 1 | Details | 519,20 € | ||
| 2-e |
MU980849-BRM 00043975 |
Verlängerungswelle 1060 | 220 | (00043975, MU980849BRM) | finden Sie hier | 1 | Details | 574,06 € | |||
| 3 |
MUH00047 00006622 |
Getriebehalter | 120-220 | (00006622, MUH00047) | finden Sie hier | 1 | Details | 97,04 € | |||
| 4 |
00000922 00000922 |
Blech | 120-220 | (00000922, MUH00048) | finden Sie hier | 1 | Details | 34,63 € | |||
| 5 |
MU000475 00003597 |
Spannflansch | 120-220 | (00003597, MU000475, MUH00126) | finden Sie hier | 1 | Details | 137,09 € | |||
| 6 |
00043075 00043075 |
Verschlussstopfen | 120-220 | (00043075) | finden Sie hier | 4 | Details | 0,42 € | |||
| 7 |
MU623018 00043837 |
Getriebeentlüftung | 120-220 | (00001981, 00043837, 2403005337, 2403046005, MU623018) | finden Sie hier | 1 | Details | 15,11 € | |||
| 8 |
00044088 00044088 |
Aufkleber | 120-220 | (00044088) | finden Sie hier | 1 | Details | 3,33 € | |||
| 9-a |
00043889 00043889 |
Aufkleber 540 | 120-220 | (00043889) | finden Sie hier | 1 | Details | 0,00 € | |||
| 9-b |
00043893 00043893 |
Aufkleber 1000 | 120-220 | (00043893) | finden Sie hier | 1 | Details | 0,00 € | |||
| 9-c |
00043891 00043891 |
Aufkleber 750 | 120-220 | (00043891) | finden Sie hier | 1 | Details | 0,00 € | |||
| 10 |
MUTR8027 00043208 |
Passfeder | 120-220 | (00043208, MUTR8027) | finden Sie hier | 1 | Details | 3,99 € | |||
| 11 |
MU981915 00043213 |
Passfeder | 120-220 | (00043213, MU981915) | finden Sie hier | 1 | Details | 8,09 € | |||
| 12 |
MU980818 00043215 |
Passfeder | 120-220 | (00000751, 00043215, 99000000738, MU980818) | finden Sie hier | 1 | Details | 7,38 € | |||
| 13 |
MU980315 00043427 |
Schraube | 120-220 | (00043427, MU490021, MU980315) | finden Sie hier | 4 | Details | 1,13 € | |||
| 14 |
MU980311 00043621 |
Schraube | 120-220 | (00043621, MU0099931, MU980311) | finden Sie hier | 6 | Details | 1,19 € | |||
| 15 |
MU980444 00043623 |
Schraube | 120-220 | (00043623, MU980334, MU980444) | finden Sie hier | 4 | Details | 1,19 € | |||
| 16 |
MU980316 00043632 |
Schraube | 120-220 | (00043632, MU980316) | finden Sie hier | 3 | Details | 2,26 € | |||
| 17 |
MU980302 00043233 |
Scheibe | 120-220 | (00043233, MU0099997, MU980302) | finden Sie hier | 24 | Details | 0,36 € | |||
| 18 |
MUNSKL12 00043767 |
Scheibe | 120-220 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 4 | Details | 1,01 € | |||
| 19 |
MU980300 00043158 |
Mutter | 120-220 | (00043158, MU0099932, MU980300) | finden Sie hier | 6 | Details | 0,42 € | |||
| 20 |
MU980301 00043178 |
Mutter | 120-220 | (00043178, MU0099957, MU980301) | finden Sie hier | 9 | Details | 0,42 € |
- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
