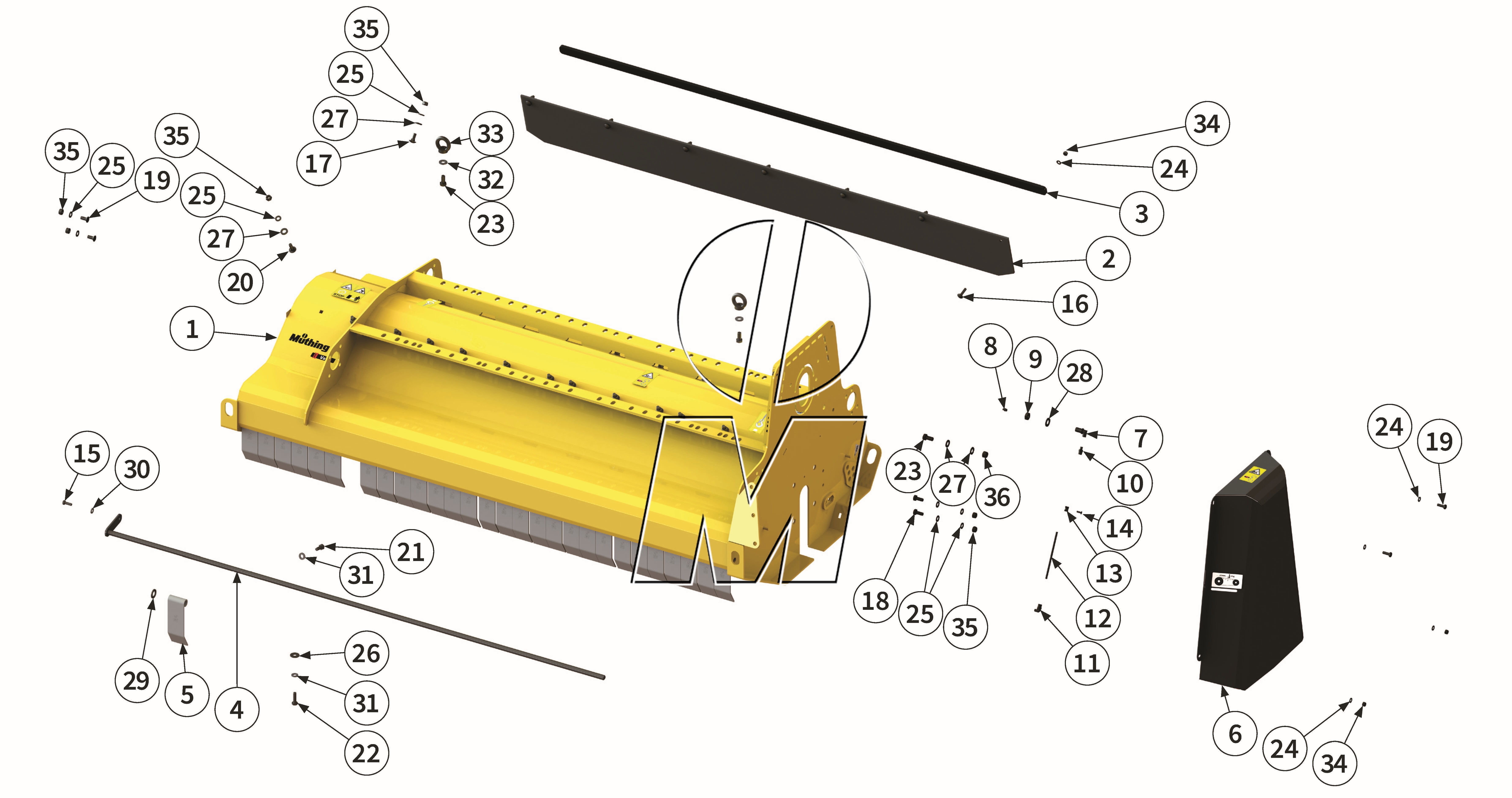

Explosionszeichnung
Zeichnung 01: Gehäuse (P_H_ET_25_WEL)
Zeichnung 01: Gehäuse
Modell: MU-H Vario 120 - 220
Ab Serie: 2025
Ausgabe: 2025-09
Bestellcode: P_H_ET_25_WEL
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Hinweis | Ident.-Nr. | GPSR-Info | verwendete Anzahl |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
00013878 00013878 |
Gehäuse | 120 | (00013878) | finden Sie hier | 1 | Details | 2.145,87 € | |||
| 1 |
00013883 00013883 |
Gehäuse | 140 | (00013883) | finden Sie hier | 1 | Details | 2.242,97 € | |||
| 1 |
00013888 00013888 |
Gehäuse | 150 | (00013888) | finden Sie hier | 1 | Details | 2.256,89 € | |||
| 1 |
00013893 00013893 |
Gehäuse | 160 | (00013893) | finden Sie hier | 1 | Details | 2.263,50 € | |||
| 1 |
00013897 00013897 |
Gehäuse | 180 | (00013897) | finden Sie hier | 1 | Details | 2.360,48 € | |||
| 1 |
00013902 00013902 |
Gehäuse | 200 | (00013902, 221772) | finden Sie hier | 1 | Details | 3.160,05 € | |||
| 1 |
00018302 00018302 |
Gehäuse | 220 | (00018302) | finden Sie hier | 1 | Details | 0,00 € | |||
| 2 |
PO.300 40008210 |
Schutzgummi | 120-180 | Bedarfsmenge | (3209, ME1001150200breit2:1, PO.300, PO300) | finden Sie hier | 2 | Details | 30,35 € | ||
| 2 |
PO.300 40008210 |
Schutzgummi | 200+220 | Bedarfsmenge | (3209, ME1001150200breit2:1, PO.300, PO300) | finden Sie hier | 3 | Details | 30,35 € | ||
| 3 |
MUH00168 00010661 |
Klemmleiste | 120 | (00010661, MUH00168) | finden Sie hier | 1 | Details | 61,05 € | |||
| 3 |
MU000302 00010660 |
Klemmleiste | 140 | (00010660, MU000302) | finden Sie hier | 1 | Details | 71,10 € | |||
| 3 |
MUH00150 00010659 |
Klemmleiste | 150 | (00010659, MUH00150) | finden Sie hier | 1 | Details | 77,77 € | |||
| 3 |
MU000262 00005648 |
Klemmleiste | 160 | (00005648, 00005649, MU000262) | finden Sie hier | 1 | Details | 83,36 € | |||
| 3 |
MU000240 00004779 |
Klemmleiste | 180 | (00004779, MU000240) | finden Sie hier | 1 | Details | 160,47 € | |||
| 3 |
MU000194 00005660 |
Klemmleiste | 200 | (00005660, MU000194) | finden Sie hier | 1 | Details | 158,51 € | |||
| 3 |
MU000193 00006737 |
Klemmleiste | 220 | (00006737, MU000193) | finden Sie hier | 1 | Details | 126,08 € | |||
| 4 |
00001124 00001124 |
Pendelwelle | 120 | (00001124, MUB00061, MUH00169) | finden Sie hier | 1 | Details | 107,75 € | |||
| 4 |
00001374 00001374 |
Pendelwelle | 140 | (00001374, MU0221012) | finden Sie hier | 1 | Details | 91,81 € | |||
| 4 |
00005642 00005642 |
Pendelwelle | 150 | (00005642, MUH00151) | finden Sie hier | 1 | Details | 84,19 € | |||
| 4 |
00001798 00001798 |
Pendelwelle | 160 | (00001798, MU0221011) | finden Sie hier | 1 | Details | 104,66 € | |||
| 4 |
MU000241 00004784 |
Pendelwelle | 180 | (00004784, 2200185699, MU000241, MU0221015) | finden Sie hier | 1 | Details | 83,24 € | |||
| 4 |
MU000196 00005640 |
Pendelwelle | 200 | (00005640, 2200186399, MU000196, MU0221016) | finden Sie hier | 1 | Details | 88,18 € | |||
| 4 |
MU000195 00005638 |
Pendelwelle | 220 | (00005638, 2200186999, MU000195) | finden Sie hier | 1 | Details | 93,53 € | |||
| 5 |
MU000313-1 00001058 |
Pendelschutzklappe | 120 | (00001058, MU000313, MU0003131) | finden Sie hier | 19 | Details | 9,76 € | |||
| 5 |
MU000313-1 00001058 |
Pendelschutzklappe | 140 | (00001058, MU000313, MU0003131) | finden Sie hier | 23 | Details | 9,76 € | |||
| 5 |
MU000313-1 00001058 |
Pendelschutzklappe | 150 | (00001058, MU000313, MU0003131) | finden Sie hier | 24 | Details | 9,76 € | |||
| 5 |
MU000313-1 00001058 |
Pendelschutzklappe | 160 | (00001058, MU000313, MU0003131) | finden Sie hier | 26 | Details | 9,76 € | |||
| 5 |
MU000313-1 00001058 |
Pendelschutzklappe | 180 | (00001058, MU000313, MU0003131) | finden Sie hier | 29 | Details | 9,76 € | |||
| 5 |
MU000313-1 00001058 |
Pendelschutzklappe | 200 | (00001058, MU000313, MU0003131) | finden Sie hier | 33 | Details | 9,76 € | |||
| 5 |
MU000313-1 00001058 |
Pendelschutzklappe | 220 | (00001058, MU000313, MU0003131) | finden Sie hier | 36 | Details | 9,76 € | |||
| 6 |
00014413 00014413 |
Schutzabdeckung | 120-220 | (00014413) | finden Sie hier | 1 | Details | 262,63 € | |||
| 7 |
00017522 00017522 |
Winkelverbinder | 120-220 | (00017522) | finden Sie hier | 1 | Details | 21,66 € | |||
| 8 |
MU980700 00043301 |
Schmiernippel | 120-220 | (00043301) | finden Sie hier | 2 | Details | 0,36 € | |||
| 9 |
MU980521 00043172 |
Mutter | 120-220 | (00043172, MU980521) | finden Sie hier | 1 | Details | 1,37 € | |||
| 10 |
MULI0002 00044548 |
Verschraubung | 120-220 | (00002197, 00044548, MULI0002) | finden Sie hier | 1 | Details | 12,91 € | |||
| 11 |
MULI0006 00044550 |
Verschraubung | 120-220 | (00002259, 00044550, MULI0006) | finden Sie hier | 1 | Details | 20,29 € | |||
| 12 |
MULI0005 00044936 |
Schmierleitung | 120-220 | Bedarfsmenge | (00044936, 504360412, MULI0005) | finden Sie hier | 1 | Details |
9,16 €
9,16 €*
(9,16 € / 1 Meter) |
||
| 13 |
MUMG0005 00044539 |
Schelle | 120-220 | (00044539, MUMG0005) | finden Sie hier | 1 | Details | 3,45 € | |||
| 14 |
00015087 00015087 |
Blindniet | 120-220 | (00015087, MUMG0004) | finden Sie hier | 1 | Details | 2,20 € | |||
| 15 |
MU980109 00043709 |
Schraube | 120-220 | (00043709, 6031267, MU980109, MU980113) | finden Sie hier | 3 | Details | 1,07 € | |||
| 16 |
MU980121 00043357 |
Schraube | 120+140 | (00000914, 00043357, MU0099985, MU980121) | finden Sie hier | 6 | Details | 1,25 € | |||
| 16 |
MU980121 00043357 |
Schraube | 150-180 | (00000914, 00043357, MU0099985, MU980121) | finden Sie hier | 7 | Details | 1,25 € | |||
| 16 |
MU980121 00043357 |
Schraube | 200 | (00000914, 00043357, MU0099985, MU980121) | finden Sie hier | 8 | Details | 1,25 € | |||
| 16 |
MU980121 00043357 |
Schraube | 220 | (00000914, 00043357, MU0099985, MU980121) | finden Sie hier | 9 | Details | 1,25 € | |||
| 17 |
00000903 00000903 |
Schraube | 120 | (00000903, MU980211) | finden Sie hier | 8 | Details | 1,49 € | |||
| 17 |
00000903 00000903 |
Schraube | 140 | (00000903, MU980211) | finden Sie hier | 10 | Details | 1,49 € | |||
| 17 |
00000903 00000903 |
Schraube | 150 | (00000903, MU980211) | finden Sie hier | 19 | Details | 1,49 € | |||
| 17 |
00000903 00000903 |
Schraube | 160 | (00000903, MU980211) | finden Sie hier | 11 | Details | 1,49 € | |||
| 17 |
00000903 00000903 |
Schraube | 180 | (00000903, MU980211) | finden Sie hier | 13 | Details | 1,49 € | |||
| 17 |
00000903 00000903 |
Schraube | 200 | (00000903, MU980211) | finden Sie hier | 14 | Details | 1,49 € | |||
| 17 |
00000903 00000903 |
Schraube | 220 | (00000903, MU980211) | finden Sie hier | 16 | Details | 1,49 € | |||
| 18 |
MU980208 00043601 |
Schraube | 120-220 | (00043601, MU0099974, MU623016, MU980208) | finden Sie hier | 2 | Details | 1,07 € | |||
| 19 |
MU981247 00043368 |
Schraube | 120-200 | (00043368, MU981247) | finden Sie hier | 2 | Details | 1,31 € | |||
| 20 |
00000904 00000904 |
Schraube | 120 | (00000904, MU980214) | finden Sie hier | 8 | Details | 1,49 € | |||
| 20 |
00000904 00000904 |
Schraube | 140+150 | (00000904, MU980214) | finden Sie hier | 10 | Details | 1,49 € | |||
| 20 |
00000904 00000904 |
Schraube | 160 | (00000904, MU980214) | finden Sie hier | 11 | Details | 1,49 € | |||
| 20 |
00000904 00000904 |
Schraube | 180 | (00000904, MU980214) | finden Sie hier | 13 | Details | 1,49 € | |||
| 20 |
00000904 00000904 |
Schraube | 200 | (00000904, MU980214) | finden Sie hier | 14 | Details | 1,49 € | |||
| 20 |
00000904 00000904 |
Schraube | 220 | (00000904, MU980214) | finden Sie hier | 16 | Details | 1,49 € | |||
| 21 |
MU980205 00043602 |
Schraube | 120 | (00043602, MU0099971, MU980205) | finden Sie hier | 8 | Details | 1,07 € | |||
| 21 |
MU980205 00043602 |
Schraube | 140+150 | (00043602, MU0099971, MU980205) | finden Sie hier | 10 | Details | 1,07 € | |||
| 21 |
MU980205 00043602 |
Schraube | 160 | (00043602, MU0099971, MU980205) | finden Sie hier | 11 | Details | 1,07 € | |||
| 21 |
MU980205 00043602 |
Schraube | 180 | (00043602, MU0099971, MU980205) | finden Sie hier | 13 | Details | 1,07 € | |||
| 21 |
MU980205 00043602 |
Schraube | 200 | (00043602, MU0099971, MU980205) | finden Sie hier | 14 | Details | 1,07 € | |||
| 21 |
MU980205 00043602 |
Schraube | 220 | (00043602, MU0099971, MU980205) | finden Sie hier | 16 | Details | 1,07 € | |||
| 22 |
MU980222 00043603 |
Schraube | 120+140 | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 8 | Details | 1,19 € | |||
| 22 |
MU980222 00043603 |
Schraube | 150-180 | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 10 | Details | 1,19 € | |||
| 22 |
MU980222 00043603 |
Schraube | 200+220 | (00001346, 00043603, MU0099903, MU980222) | finden Sie hier | 12 | Details | 1,19 € | |||
| 23 |
MU980341 00043619 |
Schraube | 120-220 | (00043619, MU0099942, MU980305, MU980341) | finden Sie hier | 3 | Details | 1,07 € | |||
| 24 |
MU0099999 00043249 |
Scheibe | 120+140 | (00043249, MU0099999, MU980102) | finden Sie hier | 12 | Details | 0,12 € | |||
| 24 |
MU0099999 00043249 |
Scheibe | 150-180 | (00043249, MU0099999, MU980102) | finden Sie hier | 13 | Details | 0,12 € | |||
| 24 |
MU0099999 00043249 |
Scheibe | 200 | (00043249, MU0099999, MU980102) | finden Sie hier | 14 | Details | 0,12 € | |||
| 24 |
MU0099999 00043249 |
Scheibe | 220 | (00043249, MU0099999, MU980102) | finden Sie hier | 15 | Details | 0,12 € | |||
| 25 |
MU980202 00043232 |
Scheibe | 120 | (00001223, 00043232, MU980202) | finden Sie hier | 22 | Details | 0,36 € | |||
| 25 |
MU980202 00043232 |
Scheibe | 140+150 | (00001223, 00043232, MU980202) | finden Sie hier | 26 | Details | 0,36 € | |||
| 25 |
MU980202 00043232 |
Scheibe | 160 | (00001223, 00043232, MU980202) | finden Sie hier | 28 | Details | 0,36 € | |||
| 25 |
MU980202 00043232 |
Scheibe | 180 | (00001223, 00043232, MU980202) | finden Sie hier | 32 | Details | 0,36 € | |||
| 25 |
MU980202 00043232 |
Scheibe | 200 | (00001223, 00043232, MU980202) | finden Sie hier | 34 | Details | 0,36 € | |||
| 25 |
MU980202 00043232 |
Scheibe | 220 | (00001223, 00043232, MU980202) | finden Sie hier | 36 | Details | 0,36 € | |||
| 26 |
MU0099950 00043281 |
Scheibe | 120+140 | (00043281, MU0099950) | finden Sie hier | 8 | Details | 0,42 € | |||
| 26 |
MU0099950 00043281 |
Scheibe | 150-180 | (00043281, MU0099950) | finden Sie hier | 10 | Details | 0,42 € | |||
| 26 |
MU0099950 00043281 |
Scheibe | 200+220 | (00043281, MU0099950) | finden Sie hier | 12 | Details | 0,42 € | |||
| 27 |
MU980302 00043233 |
Scheibe | 120 | (00043233, MU0099997, MU980302) | finden Sie hier | 18 | Details | 0,36 € | |||
| 27 |
MU980302 00043233 |
Scheibe | 140+150 | (00043233, MU0099997, MU980302) | finden Sie hier | 22 | Details | 0,36 € | |||
| 27 |
MU980302 00043233 |
Scheibe | 160 | (00043233, MU0099997, MU980302) | finden Sie hier | 24 | Details | 0,36 € | |||
| 27 |
MU980302 00043233 |
Scheibe | 180 | (00043233, MU0099997, MU980302) | finden Sie hier | 28 | Details | 0,36 € | |||
| 27 |
MU980302 00043233 |
Scheibe | 200 | (00043233, MU0099997, MU980302) | finden Sie hier | 30 | Details | 0,36 € | |||
| 27 |
MU980302 00043233 |
Scheibe | 220 | (00043233, MU0099997, MU980302) | finden Sie hier | 34 | Details | 0,36 € | |||
| 28 |
MU980502 00043234 |
Scheibe | 120-220 | (00043234, MU980502) | finden Sie hier | 1 | Details | 0,42 € | |||
| 29 |
MU980402 00043235 |
Scheibe | 120+150+180 | (00043235, MU0099996, MU980402) | finden Sie hier | 14 | Details | 0,42 € | |||
| 29 |
MU980402 00043235 |
Scheibe | 140+200 | (00043235, MU0099996, MU980402) | finden Sie hier | 2 | Details | 0,42 € | |||
| 29 |
MU980402 00043235 |
Scheibe | 160 | (00043235, MU0099996, MU980402) | finden Sie hier | 8 | Details | 0,42 € | |||
| 29 |
MU980402 00043235 |
Scheibe | 220 | (00043235, MU0099996, MU980402) | finden Sie hier | 10 | Details | 0,42 € | |||
| 30 |
MUNSKL08 00043771 |
Scheibe | 120-220 | (00012354, 00043771, MUNSKL08) | finden Sie hier | 1 | Details | 1,07 € | |||
| 31 |
MUNSKL10 00043766 |
Scheibe | 120 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 16 | Details | 1,07 € | |||
| 31 |
MUNSKL10 00043766 |
Scheibe | 140 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 18 | Details | 1,07 € | |||
| 31 |
MUNSKL10 00043766 |
Scheibe | 150 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 20 | Details | 1,07 € | |||
| 31 |
MUNSKL10 00043766 |
Scheibe | 160 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 21 | Details | 1,07 € | |||
| 31 |
MUNSKL10 00043766 |
Scheibe | 180 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 23 | Details | 1,07 € | |||
| 31 |
MUNSKL10 00043766 |
Scheibe | 200 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 26 | Details | 1,07 € | |||
| 31 |
MUNSKL10 00043766 |
Scheibe | 220 | (00012350, 00043766, MUNSKL10) | finden Sie hier | 28 | Details | 1,07 € | |||
| 32 |
MUNSKL12 00043767 |
Scheibe | 120-220 | (00012351, 00043767, MUNSKL12) | finden Sie hier | 2 | Details | 1,01 € | |||
| 33 |
MU981195 00043145 |
Ringmutter | 120-220 | (00043145, MU3200004, MU981195) | finden Sie hier | 2 | Details | 9,76 € | |||
| 34 |
MU0099961 00043191 |
Mutter | 120+140 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 10 | Details | 0,42 € | |||
| 34 |
MU0099961 00043191 |
Mutter | 150-180 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 11 | Details | 0,42 € | |||
| 34 |
MU0099961 00043191 |
Mutter | 200 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 20 | Details | 0,42 € | |||
| 34 |
MU0099961 00043191 |
Mutter | 220 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 13 | Details | 0,42 € | |||
| 35 |
MU0099960 00043177 |
Mutter | 120 | (00043177, MU0099960) | finden Sie hier | 28 | Details | 0,42 € | |||
| 35 |
MU0099960 00043177 |
Mutter | 140+150 | (00043177, MU0099960) | finden Sie hier | 24 | Details | 0,42 € | |||
| 35 |
MU0099960 00043177 |
Mutter | 160 | (00043177, MU0099960) | finden Sie hier | 26 | Details | 0,42 € | |||
| 35 |
MU0099960 00043177 |
Mutter | 180 | (00043177, MU0099960) | finden Sie hier | 30 | Details | 0,42 € | |||
| 35 |
MU0099960 00043177 |
Mutter | 200 | (00043177, MU0099960) | finden Sie hier | 32 | Details | 0,42 € | |||
| 35 |
MU0099960 00043177 |
Mutter | 220 | (00043177, MU0099960) | finden Sie hier | 34 | Details | 0,42 € | |||
| 36 |
MU980301 00043178 |
Mutter | 120-220 | (00043178, MU0099957, MU980301) | finden Sie hier | 1 | Details | 0,42 € |
- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
